应用曲线

通道 1 = IN1 通道 2 = IN2 通道 3 = OUT1
通道 4 = OUT2
图 9-5 具有 50% 占空比、INx 和 OUTx 电压的电机的 PWM 驱动
通道 1 = IN1 通道 2 = IN2 通道 3 = VOUT1
通道 4 = VOUT2 通道 6 = 继电器开关 通道 7 = 继电器线圈电流
图 9-7 驱动模式为“正向 → 滑行→ 反向→ 滑行”的单线圈闭锁继电器的 PWM 驱动
通道 1 = IN1 通道 2 = 电机电流 通道 3 = OUT1
通道 4 = OUT2
图 9-6 具有 50% 占空比、信号和电机电流的电机的 PWM 驱动

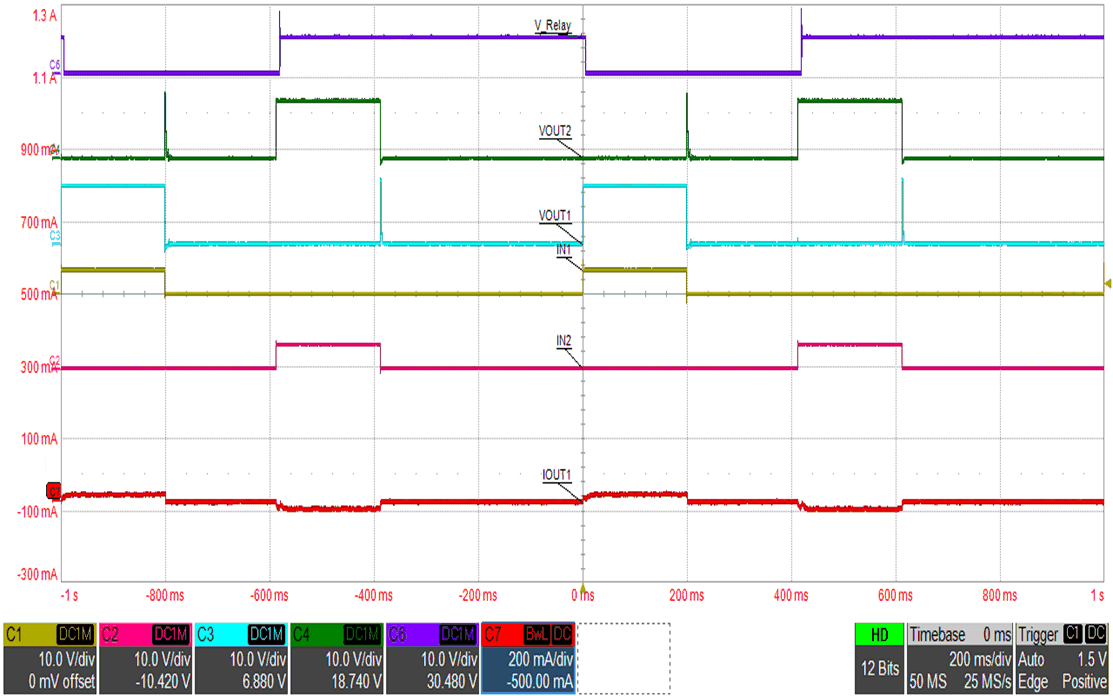

通道 1 = IN1 通道 2 = IN2 通道 3 = VOUT1
通道 4 = VOUT2 通道 6 = 继电器开关 通道 7 = 继电器线圈电流
图 9-8 驱动模式为“正向 → 制动 → 反向 → 制动”的单线圈闭锁继电器的 PWM 驱动
