4 引脚配置和功能

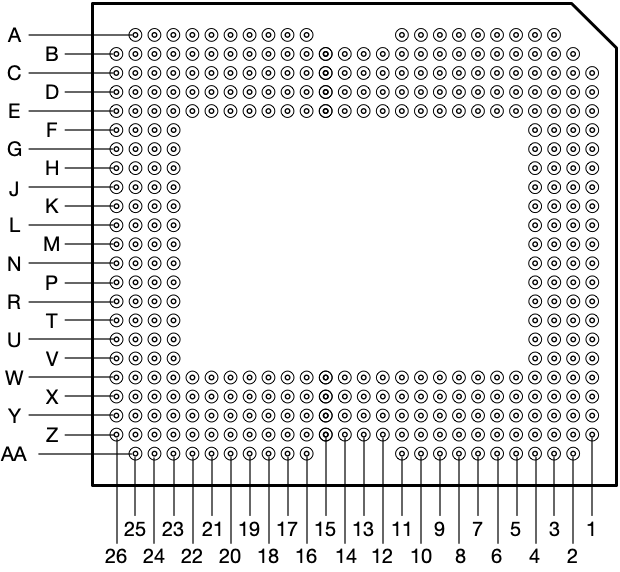

DLP78TUV FYU 封装（350 引脚）底视图图 4-1 FYU 封装（350 引脚）底视图
表 4-1 引脚功能
引脚类型(1)引脚说明信号类型终端
信号PGA_PAD
LVDS 总线 A
D_AN(0)E10I高速差分对LVDS差分 100Ω
D_AP(0)E11I
D_AN(1)D6I高速差分对差分 100Ω
D_AP(1)C6I
D_AN(2)E3I高速差分对差分 100Ω
D_AP(2)D3I
D_AN(3)C7I高速差分对差分 100Ω
D_AP(3)C8I
D_AN(4)D8I高速差分对差分 100Ω
D_AP(4)D7I
D_AN(5)E6I高速差分对差分 100Ω
D_AP(5)E5I
D_AN(6)C5I高速差分对差分 100Ω
D_AP(6)C4I
D_AN(7)B8I高速差分对差分 100Ω
D_AP(7)B9I
D_AN(8)B6I高速差分对差分 100Ω
D_AP(8)B5I
D_AN(9)C10I高速差分对差分 100Ω
D_AP(9)B10I
D_AN(10)A9I高速差分对差分 100Ω
D_AP(10)A10I
D_AN(11)C13I高速差分对差分 100Ω
D_AP(11)C14I
D_AN(12)B12I高速差分对差分 100Ω
D_AP(12)B13I
D_AN(13)C17I高速差分对差分 100Ω
D_AP(13)C16I
D_AN(14)B15I高速差分对差分 100Ω
D_AP(14)B16I
D_AN(15)D15I高速差分对差分 100Ω
D_AP(15)E15I
DCLK_ANB3I高速差分对差分 100Ω
DCLK_APC3I
SCTRL_ANE4I高速差分对差分 100Ω
SCTRL_APD4I
LVDS 总线 B
D_BN(0)W10I高速差分对LVDS差分 100Ω
D_BP(0)W11I
D_BN(1)Z3I高速差分对差分 100Ω
D_BP(1)Y3I
D_BN(2)W4I高速差分对差分 100Ω
D_BP(2)X4I
D_BN(3)Y7I高速差分对差分 100Ω
D_BP(3)Y8I
D_BN(4)X8I高速差分对差分 100Ω
D_BP(4)X7I
D_BN(5)Y6I高速差分对差分 100Ω
D_BP(5)X6I
D_BN(6)X3I高速差分对差分 100Ω
D_BP(6)W3I
D_BN(7)Z8I高速差分对差分 100Ω
D_BP(7)Z9I
D_BN(8)Z6I高速差分对差分 100Ω
D_BP(8)Z5I
D_BN(9)Y10I高速差分对差分 100Ω
D_BP(9)Z10I
D_BN(10)AA9I高速差分对差分 100Ω
D_BP(10)AA10I
D_BN(11)Y13I高速差分对差分 100Ω
D_BP(11)Y14I
D_BN(12)Z12I高速差分对差分 100Ω
D_BP(12)Z13I
D_BN(13)Y17I高速差分对差分 100Ω
D_BP(13)Y16I
D_BN(14)Z15I高速差分对差分 100Ω
D_BP(14)Z16I
D_BN(15)X15I高速差分对差分 100Ω
D_BP(15)W15I
DCLK_BNY4I高速差分对差分 100Ω
DCLK_BPY5I
SCTRL_BNW5I高速差分对差分 100Ω
SCTRL_BPW6I
LVDS 总线 C
D_CN(0)B18I高速差分对LVDS差分 100Ω
D_CP(0)B19I
D_CN(1)H24I高速差分对差分 100Ω
D_CP(1)G24I
D_CN(2)L23I高速差分对差分 100Ω
D_CP(2)K23I
D_CN(3)C18I高速差分对差分 100Ω
D_CP(3)C19I
D_CN(4)A19I高速差分对差分 100Ω
D_CP(4)A20I
D_CN(5)E24I高速差分对差分 100Ω
D_CP(5)D24I
D_CN(6)K25I高速差分对差分 100Ω
D_CP(6)J25I
D_CN(7)C26I高速差分对差分 100Ω
D_CP(7)D26I
D_CN(8)C21I高速差分对差分 100Ω
D_CP(8)B21I
D_CN(9)G25I高速差分对差分 100Ω
D_CP(9)F25I
D_CN(10)A24I高速差分对差分 100Ω
D_CP(10)B24I
D_CN(11)J26I高速差分对差分 100Ω
D_CP(11)K26I
D_CN(12)D25I高速差分对差分 100Ω
D_CP(12)C25I
D_CN(13)E23I高速差分对差分 100Ω
D_CP(13)D23I
D_CN(14)B23I高速差分对差分 100Ω
D_CP(14)C23I
D_CN(15)K24I高速差分对差分 100Ω
D_CP(15)L24I
DCLK_CNH23I高速差分对差分 100Ω
DCLK_CPG23I
SCTRL_CNF26I高速差分对差分 100Ω
SCTRL_CPG26I
LVDS 总线 D
D_DN(0)Z18I高速差分对LVDS差分 100Ω
D_DP(0)Z19I
D_DN(1)T24I高速差分对差分 100Ω
D_DP(1)U24I
D_DN(2)N23I高速差分对差分 100Ω
D_DP(2)P23I
D_DN(3)Y18I高速差分对差分 100Ω
D_DP(3)Y19I
D_DN(4)AA19I高速差分对差分 100Ω
D_DP(4)AA20I
D_DN(5)W24I高速差分对差分 100Ω
D_DP(5)X24I
D_DN(6)P25I高速差分对差分 100Ω
D_DP(6)R25I
D_DN(7)Y26I高速差分对差分 100Ω
D_DP(7)X26I
D_DN(8)Y21I高速差分对差分 100Ω
D_DP(8)Z21I
D_DN(9)U25I高速差分对差分 100Ω
D_DP(9)V25I
D_DN(10)AA24I高速差分对差分 100Ω
D_DP(10)Z24I
D_DN(11)R26I高速差分对差分 100Ω
D_DP(11)P26I
D_DN(12)X25I高速差分对差分 100Ω
D_DP(12)Y25I
D_DN(13)W23I高速差分对差分 100Ω
D_DP(13)X23I
D_DN(14)Z23I高速差分对差分 100Ω
D_DP(14)Y23I
D_DN(15)P24I高速差分对差分 100Ω
D_DP(15)N24I
DCLK_DNT23I高速差分对差分 100Ω
DCLK_DPU23I
SCTRL_DNV26I高速差分对差分 100Ω
SCTRL_DPU26I
SCP 接口
SCPCLKU2I串行通信端口 CLK。LVCMOS内部下拉电阻
SCPDIT3I串行通信数据输入LVCMOS内部下拉电阻
SCPENZU4I串行通信端口启用LVCMOS内部下拉电阻
SCPDOU3O串行通信端口输出LVCMOS内部下拉电阻
其他信号
DMD_PWRDNZG4I芯片级 ResetZLVCMOS内部下拉电阻
N/CG1、H1、J1、J3、J4、K3、P3、R1、R3、R4、T1、U1、V3、D17、X17、K4、P4、F3、G2、W18、G3、H3、X16无连接，双 DLPC6422 4K 系统
N/CG1、H1、J1、J3、J4、K3、P3、R1、R3、R4、T1、U1、V3、D17、X17、K4、P4、F3、G2、H3、W18、G3、W6、W5、Y5、Y4、W15、X15、Z16、Z15、Y16、Y17、Z13、Z12、Y14、Y13、AA10、AA9、Z10、Y10、Z5、Z6、Z9、Z8、W3、X3、X6、Y6、X7、X8、Y8、Y7、X4、W4、Y3、Z3、W11、W10、D4、E4、C3、B3、E15、D15、B16、B15、C16、C17、B13、B12、C14、C13、A10、A9、B10、C10、B5、B6、B9、B8、C4、C5、E5、E6、D7、D8、C8、C7、D3、E3、C6、D6、E11、E10、X16无连接，单 DLPC6422 1080p 系统
TEMP_NW16I/O
TEMP_PW17I/O
微镜偏置复位输入
MBRST(0)E14I微镜驱动信号
MBRST(1)D13I微镜驱动信号
MBRST(2)E13I微镜驱动信号
MBRST(3)C12I微镜驱动信号
MBRST(4)E12I微镜驱动信号
MBRST(5)C11I微镜驱动信号
MBRST(6)D16I微镜驱动信号
MBRST(7)C15I微镜驱动信号
MBRST(8)W14I微镜驱动信号
MBRST(9)X13I微镜驱动信号
MBRST(10)W13I微镜驱动信号
MBRST(11)Y12I微镜驱动信号
MBRST(12)W12I微镜驱动信号
MBRST(13)Y11I微镜驱动信号
MBRST(14)Y15I微镜驱动信号
电源和接地
VDDA5、A6、B2、C1、D10、D12、D19、D22、E8、E19、E20、E21、E22、F1、F2、J2、K1、L1、L25、M3、M4、M25、N1、N25、P1、R2、V1、V2、W8、W19、W20、W21、W22、X10、X12、X19、X22、Y1、Z1、Z2、AA2、AA5、AA6P低电压 CMOS 内核电源
VDDIA7、A8、A11、A16、A17、A18、A21、A22、A23、AA7、AA8、AA11、AA16、AA17、AA18、AA21、AA22、AA23PI/O 电源
VCC2A3、A4、A25、B26、L26、M26、N26、Z26、AA3、AA4、AA25P存储器阵列升高电压
VSSB4、B7、B11、B14、B17、B20、B22、B25、C2、C9、C20、C22、C24、D1、D2、D5、D9、D11、D14、D18、D20、D21、E1、E2、E7、E9、E16、E17、E18、E25、E26、F4、F23、F24、H2、H4、H25、H26、J23、J24、K2、L2、L3、L4、M1、M2、M23、M24、N2、N3、N4、P2、R23、R24、T2、T4、T25、T26、V4、V23、V24、W1、W2、W7、W9、W25、W26、X1、X2、X5、X9、X11、X14、X18、X20、X21、Y2、Y9、Y20、Y22、Y24、Z4、Z7、Z11、Z14、Z17、Z20、Z22、Z25G全局接地
(1) I = 输入，O = 输出，P = 电源，G = 接地，NC = 无连接
