6.8 窗口孔隙照明溢出计算

窗口孔隙关键区域的光学溢出量无法直接测量。对于在阵列上有均匀照明的系统，应使用在 DMD 上测得的总入射光功率以及 DMD 上指定关键区域的总光功率比值来确定光学溢出量。应使用光学模型来确定窗口孔隙关键区域的光功率百分比，并估算该区域的大小。

  • QAP-ILL = [QINCIDENT × OPAP_ILL_RATIO] ÷ AAP_ILL (W/cm2)

其中：

  • QAP-ILL = 窗口孔隙照明溢出 (W/cm2)
  • QINCIDENT = DMD 上的总入射光功率（瓦）（测量值）
  • OPAP_ILL_RATIO = 窗口孔隙关键区域的光功率与 DMD 上的总光功率之比（光学模型）
  • AAP-ILL = 窗口孔隙关键区域的大小 (cm2)（数据表）
  • OPCA_RATIO = 入射光功率占窗口孔隙关键区域的百分比 (%)（光学模型）

计算示例：

DLP78TUV

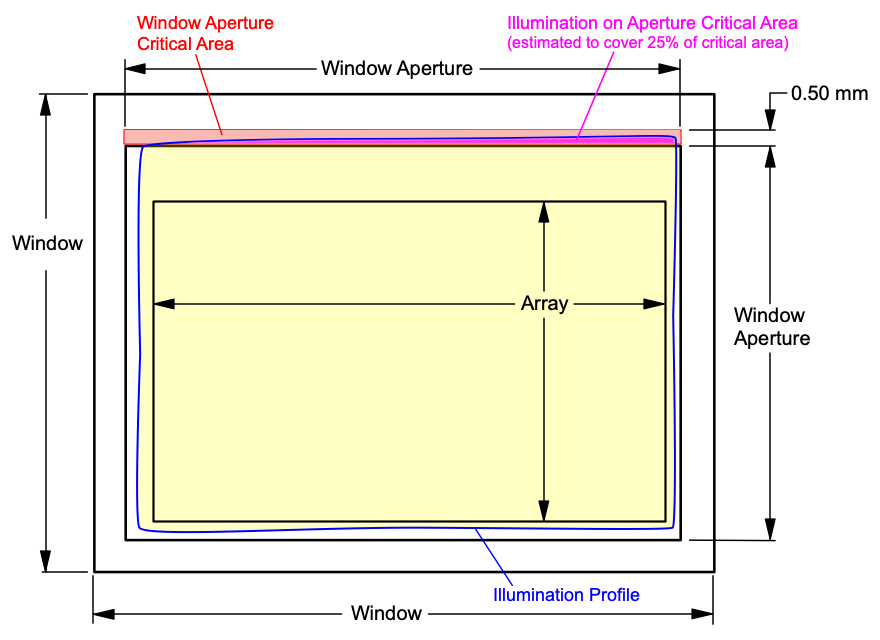

图 6-4 窗口孔隙溢出示例

请参阅图中的关键孔隙长度。

方程式 16. QINCIDENT = 23.8W (measured)
方程式 17. OPAP_ILL_RATIO = 0.312% (optical model)
方程式 18. OVCA_RATIO = 25% (optical model)
方程式 19. Length of the window aperture for critical area = 1.8613cm (data sheet)
方程式 20. Width of critical area = 0.050cm (data sheet)
方程式 21. AAP-ILL = 1.8613cm × 0.050cm = 0.093065 (cm2)
方程式 22. QAP-ILL = (23.8W × 0.00312) ÷ (0.093065cm2 × 0.25) =3.2 (W/cm2)
