1 特性

  • 半桥电源块
  • 电流 20A 时,系统效率达到 90%
  • 高达 25A 的工作电流
  • 高密度 - 5mm × 2.5mm 接合栅格阵列 (LGA) 封装
  • 双侧冷却能力
  • 超薄 - 最大厚度为 0.48mm
  • 针对 5V 栅极驱动进行了优化
  • 低开关损耗
  • 低电感封装
  • 符合 RoHS 环保标准
  • 无卤素
  • 无铅

2 应用范围

  • 同步降压转换器
    • 高电流、低占空比应用
  • 多相位同步降压转换器
  • 负载点 (POL) 直流 - 直流转换器

3 说明

此 CSD87588N NexFET™ 电源块 II 是针对同步降压应用的高度优化设计,能够在 5 mm × 2.5mm 的小外形尺寸封装内提供大电流和高效率。 针对 5V 栅极驱动应用进行了优化,这款产品可提供高效且灵活的解决方案,在与外部控制器/驱动器的任一 5V 栅极驱动器成对使用时,均可提一个供高密度电源。

增加文本,调节间距
订购信息(1)

器件 介质 数量 封装 出货
CSD87588N 13 英寸卷带 2500 5 x 2.5 LGA 卷带封装
CSD87588NT 7 英寸卷带 250
  1. 要了解所有可用封装,请见数据表末尾的可订购产品附录。

增加文本,调节间距

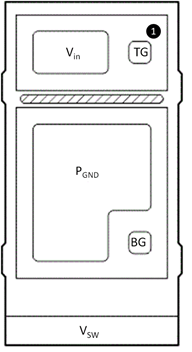

CSD87588N Pin_Out.gif

典型电路

CSD87588N Front_Page_Img_3.gif

典型电源块效率与功率损耗

CSD87588N front_page_SLPS384_F.png
