6 参数测量信息

任意选择波形之间的相位关系。所有输入脉冲均由具有以下特性的发生器提供：PRR ≤ 1MHz，ZO = 50Ω，tt < 6。

对于时钟输入，fmax 是在输入占空比为 50% 时测量的。

一次测量一个输出，每次测量一个输入转换。

CD54HC273 CD74HC273 CD54HCT273 CD74HCT273 推挽输出的负载电路
(1) CL 包括探头和测试夹具电容。
图 6-1 推挽输出的负载电路
CD54HC273 CD74HC273 CD54HCT273 CD74HCT273 电压波形，标准 CMOS 输入脉冲持续时间图 6-2 电压波形，标准 CMOS 输入脉冲持续时间

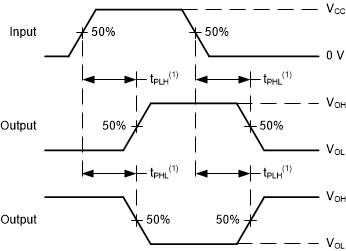

CD54HC273 CD74HC273 CD54HCT273 CD74HCT273 电压波形，标准 CMOS 输入的传播延迟
(1) tPLH 和 tPHL 之间的较大者与 tpd 相同。
图 6-4 电压波形，标准 CMOS 输入的传播延迟
CD54HC273 CD74HC273 CD54HCT273 CD74HCT273 电压波形，标准 CMOS 输入建立和保持时间图 6-3 电压波形，标准 CMOS 输入建立和保持时间

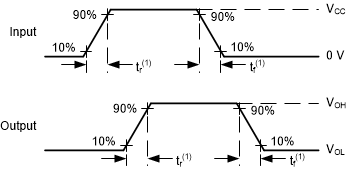

CD54HC273 CD74HC273 CD54HCT273 CD74HCT273 电压波形，标准 CMOS 输入的输入和输出转换时间
(1) tr 和 tf 之间的较大值与 tt 相同。
图 6-5 电压波形，标准 CMOS 输入的输入和输出转换时间
CD54HC273 CD74HC273 CD54HCT273 CD74HCT273 电压波形，TTL 兼容型 CMOS 输入脉冲持续时间图 6-6 电压波形，TTL 兼容型 CMOS 输入脉冲持续时间

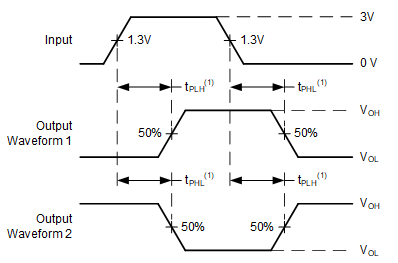

CD54HC273 CD74HC273 CD54HCT273 CD74HCT273 电压波形，TTL 兼容型输入的传播延迟
(1) tPLH 和 tPHL 之间的较大者与 tpd 相同。
图 6-8 电压波形，TTL 兼容型输入的传播延迟
CD54HC273 CD74HC273 CD54HCT273 CD74HCT273 电压波形，TTL 兼容型 CMOS 输入建立和保持时间图 6-7 电压波形，TTL 兼容型 CMOS 输入建立和保持时间
