6.12.5.16.1.2 高速 SDR 模式

表 6-85、图 6-69、表 6-86 和图 6-70 说明了 MMC0 的时序要求和开关特性 - 高速 SDR 模式。

表 6-85 MMC0 时序要求 - 高速 SDR 模式 请参阅图 6-69
编号 IO
工作
电压		 最小值 最大值 单位
HSSDR1 tsu(cmdV-clkH) 建立时间，在 MMC0_CLK 上升沿之前 MMC0_CMD 有效 1.8V 2.15 ns
3.3V 2.24 ns
HSSDR2 th(clkH-cmdV) 保持时间，在 MMC0_CLK 上升沿之后 MMC0_CMD 有效 1.8V 1.27 ns
3.3V 1.66 ns
HSSDR3 tsu(dV-clkH) 建立时间，在 MMC0_CLK 上升沿之前 MMC0_DAT[7:0] 有效 1.8V 2.15 ns
3.3V 2.24 ns
HSSDR4 th(clkH-dV) 保持时间，在 MMC0_CLK 上升沿之后 MMC0_DAT[7:0] 有效 1.8V 1.27 ns
3.3V 1.66 ns

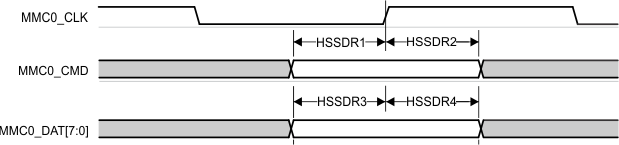

AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 MMC0 - 高速 SDR 模式 - 接收模式图 6-69 MMC0 - 高速 SDR 模式 - 接收模式
表 6-86 MMC0 开关特性 - 高速 SDR 模式 请参阅图 6-68
编号 参数 IO
工作
电压		 最小值 最大值 单位
fop(clk) 工作频率，MMC0_CLK 50 MHz
HSSDR5 tc(clk) 周期时间，MMC0_CLK 20 ns
HSSDR6 tw(clkH) 脉冲持续时间，MMC0_CLK 高电平 9.2 ns
HSSDR7 tw(clkL) 脉冲持续时间，MMC0_CLK 低电平 9.2 ns
HSSDR8 td(clkL-cmdV) 延迟时间，MMC0_CLK 下降沿到 MMC0_CMD 转换 1.8V -1.55 3.05 ns
3.3V -1.8 2.2 ns
HSSDR9 td(clkL-dV) 延迟时间，MMC0_CLK 下降沿到 MMC0_DAT[7:0] 转换 1.8V -1.55 3.05 ns
3.3V -1.8 2.2 ns
AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 MMC0 - 高速 SDR 模式 - 发送模式图 6-70 MMC0 - 高速 SDR 模式 - 发送模式
