4.11.5 3.5 GHz 下的 RX 典型特性

TA = +25°C 且 ADC 采样率 = 2949.12GHz 时的典型值。默认条件：输出采样率 = 491.52MSPS（抽取因子为 6），PLL 时钟模式，其中 fREF = 491.52MHz，AIN = –3dBFS，DSA 设置 = 4dB。

AFE7906 RX 带内增益平坦度，fIN = 3600MHz
使用 3.6GHz 匹配时，标准化为 3.6GHz
图 4-137 RX 带内增益平坦度，fIN = 3600MHz
AFE7906 3.6GHz 条件下 RX 未校准差分振幅误差与 DSA 设置间的关系
使用 3.6GHz 匹配
差分振幅误差 = PIN（DSA 设置 - 1）- PIN（DSA 设置）+ 1
图 4-139 3.6GHz 条件下 RX 未校准差分振幅误差与 DSA 设置间的关系
AFE7906 3.6GHz 条件下 RX 未校准积分振幅误差与 DSA 设置间的关系
使用 3.6GHz 匹配
积分振幅误差 = PIN（DSA 设置）- PIN（DSA 设置 = 0）+（DSA 设置）
图 4-141 3.6GHz 条件下 RX 未校准积分振幅误差与 DSA 设置间的关系

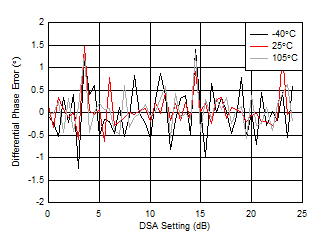

AFE7906 3.6GHz 条件下 RX 未校准相位误差与 DSA 设置间的关系
使用 3.6GHz 匹配
差分相位误差 = PhaseIN（DSA 设置 - 1）- PhaseIN（DSA 设置）
图 4-143 3.6GHz 条件下 RX 未校准相位误差与 DSA 设置间的关系
AFE7906 3.6GHz 条件下 RX 未校准积分相位误差与 DSA 设置间的关系
使用 3.6GHz 匹配
积分相位误差 = Phase（DSA 设置）- Phase（DSA 设置 = 0）
图 4-145 3.6GHz 条件下 RX 未校准积分相位误差与 DSA 设置间的关系

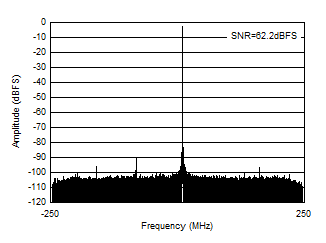

AFE7906 3.6GHz 条件下的 RX 输出 FFT
使用 3.6GHz 匹配时，fIN = 3610MHz，AIN = -3dBFS
图 4-147 3.6GHz 条件下的 RX 输出 FFT

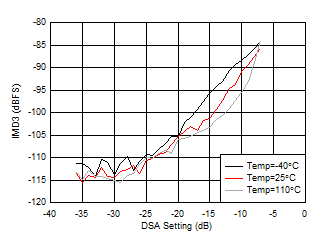

AFE7906 3.6GHz 条件下 RX IMD3 与输入电平和温度间的关系
使用 3.5GHz 匹配时，频率间隔为 20MHz
图 4-149 3.6GHz 条件下 RX IMD3 与输入电平和温度间的关系
AFE7906 3.76 GHz 条件下 RX IMD3 与频率间隔间的关系
外部时钟模式，2 倍抽取
图 4-151 3.76 GHz 条件下 RX IMD3 与频率间隔间的关系
AFE7906 3.6GHz 条件下 RX HD2 与 DSA 设置和温度间的关系
使用 3.5GHz 匹配时，DDC 旁路模式（对于表征，仅 TI 模式）
图 4-153 3.6GHz 条件下 RX HD2 与 DSA 设置和温度间的关系

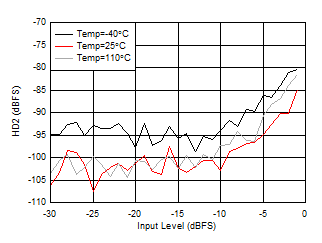

AFE7906 3.6GHz 条件下 RX HD2 与输入电平和温度间的关系
使用 3.5GHz 匹配时，DDC 旁路模式（对于表征，仅 TI 模式）
图 4-155 3.6GHz 条件下 RX HD2 与输入电平和温度间的关系
AFE7906 RX HD2 与输入电平间的关系
外部时钟模式，25°C，2 倍抽取
图 4-157 RX HD2 与输入电平间的关系
AFE7906 3.6GHz 条件下 RX HD3 与 DSA 设置和温度间的关系
使用 3.5GHz 匹配时，DDC 旁路模式（对于表征，仅 TI 模式）
图 4-159 3.6GHz 条件下 RX HD3 与 DSA 设置和温度间的关系

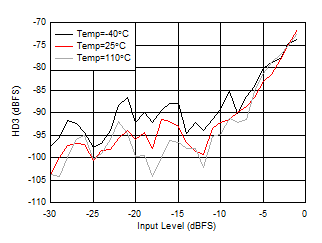

AFE7906 3.6GHz 条件下 RX HD3 与输入电平和温度间的关系
使用 3.5GHz 匹配时，DDC 旁路模式（对于表征，仅 TI 模式）
图 4-161 3.6GHz 条件下 RX HD3 与输入电平和温度间的关系
AFE7906 RX HD3 与输入电平间的关系
外部时钟模式，25°C，2 倍抽取
图 4-163 RX HD3 与输入电平间的关系
AFE7906 3.76GHz 条件下 RX 噪声频谱密度与输入电平间的关系
外部时钟模式，25°C，2 倍抽取
图 4-165 3.76GHz 条件下 RX 噪声频谱密度与输入电平间的关系
AFE7906 RX SFDR，在 3.6GHz 时不包括 HD2/3 与 DSA 设置和通道间的关系
使用 3.5GHz 匹配
图 4-167 RX SFDR，在 3.6GHz 时不包括 HD2/3 与 DSA 设置和通道间的关系
AFE7906 3.7GHz 条件下 RX 双频 SFDR 与输入振幅和频率间的关系
外部时钟模式，20MHz 子载波间隔，不包括三阶失真
图 4-169 3.7GHz 条件下 RX 双频 SFDR 与输入振幅和频率间的关系
AFE7906 3.6GHz 条件下 RX IMD5 与电源电压和通道间的关系
使用 3.6GHz 匹配时，单音幅度为 -7dBFS，频率间隔为 20MHz，所有电源均处于 MIN、TYP 或 MAX 推荐工作电压
图 4-171 3.6GHz 条件下 RX IMD5 与电源电压和通道间的关系
AFE7906 3.6GHz 条件下 RX 输入相位与温度间的关系
使用 3.6GHz 匹配时，标准化为 25°C 时的相位
图 4-138 3.6GHz 条件下 RX 输入相位与温度间的关系

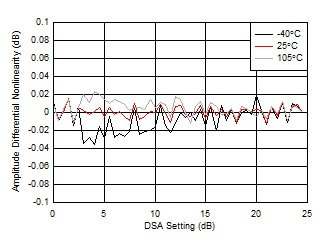

AFE7906 3.6GHz 条件下 RX 校准差分振幅误差与 DSA 设置间的关系
使用 3.6GHz 匹配
差分振幅误差 = PIN（DSA 设置 - 1）- PIN（DSA 设置）+ 1
图 4-140 3.6GHz 条件下 RX 校准差分振幅误差与 DSA 设置间的关系

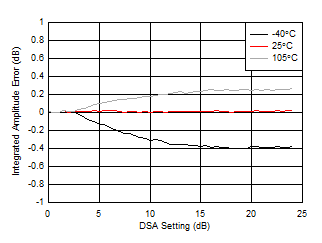

AFE7906 3.6GHz 条件下 RX 校准积分振幅误差与 DSA 设置间的关系
使用 3.6GHz 匹配
积分振幅误差 = PIN（DSA 设置）- PIN（DSA 设置 = 0）+（DSA 设置）
图 4-142 3.6GHz 条件下 RX 校准积分振幅误差与 DSA 设置间的关系

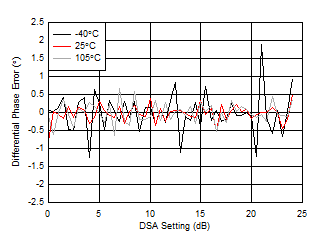

AFE7906 3.6GHz 条件下 RX 校准差分相位误差与 DSA 设置间的关系
使用 3.6GHz 匹配
差分相位误差 = PhaseIN（DSA 设置 - 1）- PhaseIN（DSA 设置）
图 4-144 3.6GHz 条件下 RX 校准差分相位误差与 DSA 设置间的关系

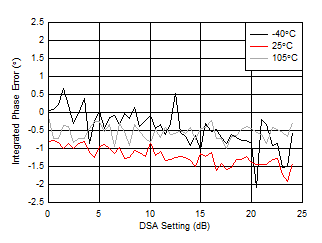

AFE7906 3.6GHz 条件下 RX 校准积分相位误差与 DSA 设置间的关系
使用 3.6GHz 匹配
积分相位误差 = Phase（DSA 设置）- Phase（DSA 设置 = 0）
图 4-146 3.6GHz 条件下 RX 校准积分相位误差与 DSA 设置间的关系

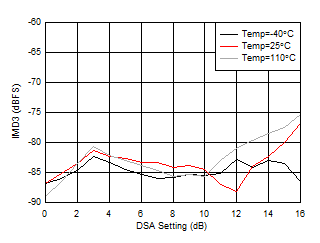

AFE7906 3.6GHz 条件下 RX IMD3 与 DSA 设置和温度间的关系
使用 3.5GHz 匹配时，单音幅度为 -7dBFS，频率间隔为 20MHz
图 4-148 3.6GHz 条件下 RX IMD3 与 DSA 设置和温度间的关系
AFE7906 RX IMD3 与输入电平间的关系
外部时钟模式，20MHz 子载波间隔，2 倍抽取
图 4-150 RX IMD3 与输入电平间的关系
AFE7906 3.6GHz 条件下 RX HD2 与 DSA 设置和通道间的关系
使用 3.5GHz 匹配时，DDC 旁路模式（对于表征，仅 TI 模式）
图 4-152 3.6GHz 条件下 RX HD2 与 DSA 设置和通道间的关系

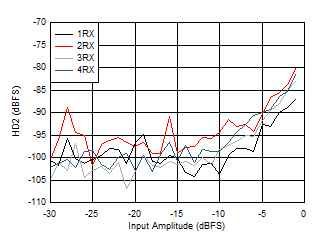

AFE7906 3.6GHz 条件下 RX HD2 与输入电平和通道间的关系
使用 3.5GHz 匹配时，DDC 旁路模式（对于表征，仅 TI 模式）
图 4-154 3.6GHz 条件下 RX HD2 与输入电平和通道间的关系
AFE7906 3.76GHz 条件下 RX HD2 与输入电平间的关系
外部时钟模式，2 倍抽取
图 4-156 3.76GHz 条件下 RX HD2 与输入电平间的关系

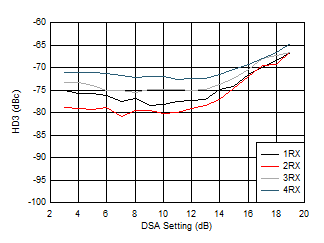

AFE7906 3.6GHz 条件下 RX HD3 与 DSA 设置和通道间的关系
使用 3.5GHz 匹配时，DDC 旁路模式（对于表征，仅 TI 模式）
图 4-158 3.6GHz 条件下 RX HD3 与 DSA 设置和通道间的关系

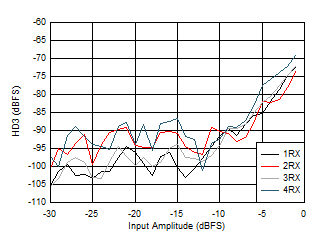

AFE7906 3.6GHz 条件下 RX HD3 与输入电平和通道间的关系
使用 3.5GHz 匹配时，DDC 旁路模式（对于表征，仅 TI 模式）
图 4-160 3.6GHz 条件下 RX HD3 与输入电平和通道间的关系
AFE7906 3.76GHz 条件下 RX HD3 与输入电平间的关系
外部时钟模式，2 倍抽取
图 4-162 3.76GHz 条件下 RX HD3 与输入电平间的关系

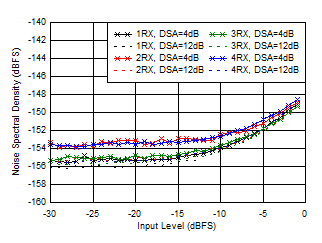

AFE7906 3.6GHz 条件下 RX 噪声频谱密度与输入电平和 DSA 设置间的关系
使用 3.5GHz 匹配时，偏移频率为 12.5MHz
图 4-164 3.6GHz 条件下 RX 噪声频谱密度与输入电平和 DSA 设置间的关系
AFE7906 3.6GHz 条件下 RX 带内 SFDR (±200MHz) 与输入电平和通道间的关系
使用 3.5GHz 匹配
图 4-166 3.6GHz 条件下 RX 带内 SFDR (±200MHz) 与输入电平和通道间的关系
AFE7906 3.7GHz 条件下 RX 2 子载波 SFDR 与输入振幅和 DSA 设置间的关系
外部时钟模式，20MHz 子载波间隔，不包括三阶失真
图 4-168 3.7GHz 条件下 RX 2 子载波 SFDR 与输入振幅和 DSA 设置间的关系
AFE7906 3.6GHz 条件下 RX IMD3 与电源电压和通道间的关系
使用 3.6GHz 匹配时，单音幅度为 -7dBFS，频率间隔为 20MHz，所有电源均处于 MIN、TYP 或 MAX 推荐工作电压
图 4-170 3.6GHz 条件下 RX IMD3 与电源电压和通道间的关系
AFE7906 3.6GHz 条件下 RX 噪声频谱密度与电源电压和通道间的关系
使用 3.6GHz 匹配时，单音幅度为 -20dBFS，偏移频率为 12.5MHz，所有电源均处于 MIN、TYP 或 MAX 推荐工作电压
图 4-172 3.6GHz 条件下 RX 噪声频谱密度与电源电压和通道间的关系
