5.12.9 800 MHz 下的 TX 典型特性

TA = +25°C 时的典型值，使用标称电源。除非另有说明，否则 TX 输入数据速率 = 491.52MSPS，fDAC = 11796.48MSPS，交错模式，AOUT = –1dBFS，第一奈奎斯特区域输出，内部 PLL，fREF = 491.52MSPS，24 倍插值，DSA = 0dB，Sin(x)/x 启用，DSA 校准。

AFE7901 5898.24MSPS 条件下 TX 满量程与射频频率和通道间的关系，直接模式
包括 PCB 和电缆损耗，Aout = -0.5dBFS，DSA = 0，0.8GHz 匹配
图 5-303 5898.24MSPS 条件下 TX 满量程与射频频率和通道间的关系，直接模式
AFE7901 5898.24MSPS 条件下 TX 满量程与射频频率和通道间的关系，交错模式
包括 PCB 和电缆损耗，Aout = -0.5dBFS，DSA = 0，0.8GHz 匹配
图 5-305 5898.24MSPS 条件下 TX 满量程与射频频率和通道间的关系，交错模式
AFE7901 11796.48MSPS 条件下 TX 满量程与射频频率和通道间的关系，交错模式
包括 PCB 和电缆损耗，Aout = -0.5dBFS，DSA = 0，0.8GHz 匹配
图 5-307 11796.48MSPS 条件下 TX 满量程与射频频率和通道间的关系，交错模式
AFE7901 TX 输出满量程与温度间的关系
包括 PCB 和电缆损耗，Aout = -0.5dBFS，DSA = 0，0.8GHz 匹配
图 5-309 TX 输出满量程与温度间的关系
AFE7901 0.85GHz 条件下 TX 未校准差分增益误差与 DSA 设置和通道间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
差分增益误差 = POUT（DSA 设置 – 1）– POUT（DSA 设置）+ 1
图 5-311 0.85GHz 条件下 TX 未校准差分增益误差与 DSA 设置和通道间的关系
AFE7901 0.85GHz 条件下 TX 未校准积分增益误差与 DSA 设置和通道间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
积分增益误差 = POUT（DSA 设置）- POUT（DSA 设置 = 0）+ DSA 设置
图 5-313 0.85GHz 条件下 TX 未校准积分增益误差与 DSA 设置和通道间的关系
AFE7901 0.85GHz 条件下 TX 未校准差分增益误差与 DSA 设置和温度间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
差分增益误差 = POUT（DSA 设置 – 1）– POUT（DSA 设置）+ 1
图 5-315 0.85GHz 条件下 TX 未校准差分增益误差与 DSA 设置和温度间的关系
AFE7901 0.85GHz 条件下 TX 未校准积分增益误差与 DSA 设置和温度间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
积分增益误差 = POUT（DSA 设置）- POUT（DSA 设置 = 0）+ DSA 设置
图 5-317 0.85GHz 条件下 TX 未校准积分增益误差与 DSA 设置和温度间的关系
AFE7901 0.85GHz 条件下 TX 未校准差分相位误差与 DSA 设置和通道间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
差分相位误差 = PhaseOUT（DSA 设置–1）– PhaseOUT（DSA 设置）
图 5-319 0.85GHz 条件下 TX 未校准差分相位误差与 DSA 设置和通道间的关系
AFE7901 0.85GHz 条件下 TX 未校准积分相位误差与 DSA 设置和通道间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
积分相位误差 = PhaseOUT（DSA 设置）- PhaseOUT（DSA 设置 = 0）
图 5-321 0.85GHz 条件下 TX 未校准积分相位误差与 DSA 设置和通道间的关系
AFE7901 0.85GHz 条件下 TX 未校准差分相位误差与 DSA 设置和温度间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
差分相位误差 = PhaseOUT（DSA 设置–1）– PhaseOUT（DSA 设置）+ 1
图 5-323 0.85GHz 条件下 TX 未校准差分相位误差与 DSA 设置和温度间的关系
AFE7901 0.85GHz 条件下 TX 未校准积分相位误差与 DSA 设置和温度间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
积分相位误差 = PhaseOUT（DSA 设置）- PhaseOUT（DSA 设置 = 0）
图 5-325 0.85GHz 条件下 TX 未校准积分相位误差与 DSA 设置和温度间的关系
AFE7901 0.85GHz 条件下 TX 输出噪声与通道和衰减间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 条件下匹配，POUT = –13dBFS
图 5-327 0.85GHz 条件下 TX 输出噪声与通道和衰减间的关系
AFE7901 0.85GHz 条件下 TX IMD3 与频率间隔和通道间的关系
fDAC = 5898.24MSPS，直接模式，fCENTER = 0.85GHz，在 0.8GHz 条件下匹配，单音幅度为 -13dBFS
图 5-329 0.85GHz 条件下 TX IMD3 与频率间隔和通道间的关系
AFE7901 0.85GHz 条件下 TX IMD3 与频率间隔和通道间的关系
fDAC = 11796.48MSPS，交错模式，fCENTER = 0.85GHz，在 0.8GHz 条件下匹配，单音幅度为 -13dBFS
图 5-331 0.85GHz 条件下 TX IMD3 与频率间隔和通道间的关系

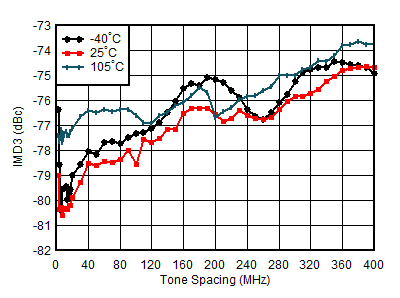

AFE7901 0.85GHz 条件下 TX IMD3 与频率间隔和温度间的关系
fDAC = 8847.36MSPS，直接模式，fCENTER = 0.85GHz，在 0.8GHz 条件下匹配，单音幅度为 -13dBFS，最差通道
图 5-333 0.85GHz 条件下 TX IMD3 与频率间隔和温度间的关系

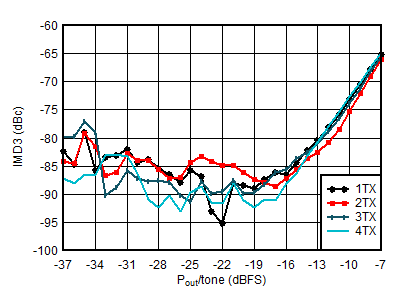

AFE7901 0.85GHz 条件下 TX IMD3 与数字电平间的关系
fDAC = 5898.24MSPS，直接模式，fCENTER = 0.85GHz，fSPACING = 20MHz，在 0.8GHz 条件下匹配
图 5-335 0.85GHz 条件下 TX IMD3 与数字电平间的关系
AFE7901 0.85GHz 条件下 TX IMD3 与数字电平间的关系
fDAC = 11796.48MSPS，交错模式，fCENTER = 0.85GHz，fSPACING = 20MHz，在 0.8GHz 条件下匹配
图 5-337 0.85GHz 条件下 TX IMD3 与数字电平间的关系
AFE7901 0.85GHz 条件下的 TX 20MHz LTE 输出频谱
TM1.1，POUT_RMS = –13dBFS
图 5-339 0.85GHz 条件下的 TX 20MHz LTE 输出频谱
AFE7901 0.85GHz 条件下 TX 20MHz LTE alt-ACPR 与数字电平间的关系
在 0.8GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 5-341 0.85GHz 条件下 TX 20MHz LTE alt-ACPR 与数字电平间的关系

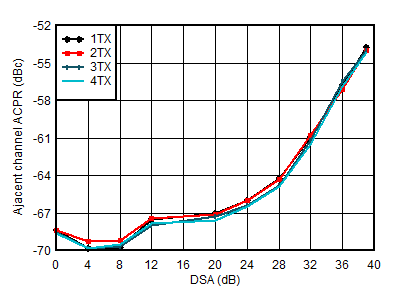

AFE7901 0.85GHz 条件下 TX 20MHz LTE ACPR 与 DSA 间的关系
在 0.8GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 5-343 0.85GHz 条件下 TX 20MHz LTE ACPR 与 DSA 间的关系
AFE7901 0.85GHz 条件下 TX 100MHz NR ACPR 与 DSA 间的关系
在 0.8GHz 条件下匹配，单载波 100MHz BW TM1.1 NR
图 5-345 0.85GHz 条件下 TX 100MHz NR ACPR 与 DSA 间的关系

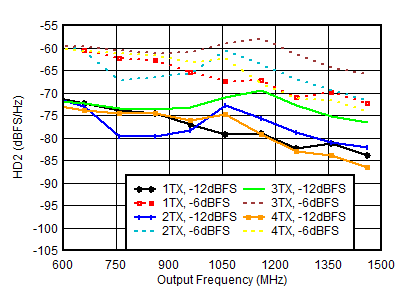

AFE7901 0.85GHz 条件下 TX HD2 与数字振幅和输出频率间的关系
在 0.8GHz 条件下匹配，fDAC = 5898.24GSPS，直接模式
图 5-347 0.85GHz 条件下 TX HD2 与数字振幅和输出频率间的关系
AFE7901 0.85GHz 条件下 TX HD3 与数字振幅和输出频率间的关系
在 0.8GHz 条件下匹配，fDAC = 5898.24MSPS，直接模式，标准化为谐波频率下的输出功率
图 5-349 0.85GHz 条件下 TX HD3 与数字振幅和输出频率间的关系
AFE7901 0.85GHz (0-fDAC) 条件下的 TX 单音 (–12dBFS) 输出频谱
fDAC = 5898.24MSPS，交错模式，0.8GHz 匹配，包括 PCB 和电缆损耗。ILn = fS/n ± fOUT。
图 5-351 0.85GHz (0-fDAC) 条件下的 TX 单音 (–12dBFS) 输出频谱
AFE7901 0.85GHz (0-fDAC) 条件下的 TX 单音 (–6dBFS) 输出频谱
fDAC = 5898.24MSPS，交错模式，0.8GHz 匹配，包括 PCB 和电缆损耗。ILn = fS/n ± fOUT。
图 5-353 0.85GHz (0-fDAC) 条件下的 TX 单音 (–6dBFS) 输出频谱
AFE7901 0.85GHz (0-fDAC) 条件下的 TX 单音 (–1dBFS) 输出频谱
fDAC = 5898.24MSPS，交错模式，0.8GHz 匹配，包括 PCB 和电缆损耗。ILn = fS/n ± fOUT。
图 5-355 0.85GHz (0-fDAC) 条件下的 TX 单音 (–1dBFS) 输出频谱
AFE7901 0.85GHz (0-fDAC) 条件下的 TX 单音 (–12dBFS) 输出频谱
fDAC = 5898.24MSPS，直接模式，0.8GHz 匹配，包括 PCB 和电缆损耗。ILn = fS/n ± fOUT，并且是由于与数字时钟混合而导致此结果。
图 5-357 0.85GHz (0-fDAC) 条件下的 TX 单音 (–12dBFS) 输出频谱
AFE7901 0.85GHz (0-fDAC) 条件下的 TX 单音 (–6dBFS) 输出频谱
fDAC = 5898.24MSPS，直接模式，0.8GHz 匹配，包括 PCB 和电缆损耗。ILn = fS/n ± fOUT，并且是由于与数字时钟混合而导致此结果。
图 5-359 0.85GHz (0-fDAC) 条件下的 TX 单音 (–6dBFS) 输出频谱
AFE7901 0.85GHz (0-fDAC) 条件下的 TX 单音 (–1dBFS) 输出频谱
fDAC = 5898.24MSPS，直接模式，0.8GHz 匹配，包括 PCB 和电缆损耗。ILn = fS/n ± fOUT，并且是由于与数字时钟混合而导致此结果。
图 5-361 0.85GHz (0-fDAC) 条件下的 TX 单音 (–1dBFS) 输出频谱
AFE7901 8847.36MSPS 条件下 TX 满量程与射频频率和通道间的关系，直接模式
包括 PCB 和电缆损耗，Aout = -0.5dBFS，DSA = 0，0.8GHz 匹配
图 5-304 8847.36MSPS 条件下 TX 满量程与射频频率和通道间的关系，直接模式
AFE7901 8847.36MSPS 条件下 TX 满量程与射频频率和通道间的关系，交错模式
包括 PCB 和电缆损耗，Aout = -0.5dBFS，DSA = 0，0.8GHz 匹配
图 5-306 8847.36MSPS 条件下 TX 满量程与射频频率和通道间的关系，交错模式
AFE7901 TX 输出满量程与输出频率间的关系
包括 PCB 和电缆损耗，Aout = -0.5dBFS，DSA = 0，0.8GHz 匹配
图 5-308 TX 输出满量程与输出频率间的关系
AFE7901 0.85GHz 条件下 TX 输出功率与 DSA 设置和通道间的关系
fDAC = 11796.48MSPS，交错模式，Aout = -0.5dBFS，匹配 0.8GHz
图 5-310 0.85GHz 条件下 TX 输出功率与 DSA 设置和通道间的关系
AFE7901 0.85GHz 条件下 TX 校准差分增益误差与 DSA 设置和通道间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
差分增益误差 = POUT（DSA 设置 – 1）– POUT（DSA 设置）+ 1
图 5-312 0.85GHz 条件下 TX 校准差分增益误差与 DSA 设置和通道间的关系
AFE7901 0.85GHz 条件下 TX 校准积分增益误差与 DSA 设置和通道间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
积分增益误差 = POUT（DSA 设置）- POUT（DSA 设置 = 0）+ DSA 设置
图 5-314 0.85GHz 条件下 TX 校准积分增益误差与 DSA 设置和通道间的关系
AFE7901 0.85GHz 条件下 TX 校准差分增益误差与 DSA 设置和温度间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
差分增益误差 = POUT（DSA 设置 – 1）– POUT（DSA 设置）+ 1
图 5-316 0.85GHz 条件下 TX 校准差分增益误差与 DSA 设置和温度间的关系
AFE7901 0.85GHz 条件下 TX 校准积分增益误差与 DSA 设置和温度间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
积分增益误差 = POUT（DSA 设置）- POUT（DSA 设置 = 0）+ DSA 设置
图 5-318 0.85GHz 条件下 TX 校准积分增益误差与 DSA 设置和温度间的关系
AFE7901 0.85GHz 条件下 TX 校准差分相位误差与 DSA 设置和通道间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
差分相位误差 = PhaseOUT（DSA 设置–1）– PhaseOUT（DSA 设置）
任何 DSA 设置下都可能出现相位 DNL 峰值。
图 5-320 0.85GHz 条件下 TX 校准差分相位误差与 DSA 设置和通道间的关系
AFE7901 0.85GHz 条件下 TX 校准积分相位误差与 DSA 设置和通道间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
积分相位误差 = PhaseOUT（DSA 设置）- PhaseOUT（DSA 设置 = 0）
图 5-322 0.85GHz 条件下 TX 校准积分相位误差与 DSA 设置和通道间的关系
AFE7901 0.85GHz 条件下 TX 校准差分相位误差与 DSA 设置和温度间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 条件下匹配，在 25°C 下，随着 DSA 设置的变化，通道中位数改变
差分相位误差 = PhaseOUT（DSA 设置–1）– PhaseOUT（DSA 设置）+ 1
图 5-324 0.85GHz 条件下 TX 校准差分相位误差与 DSA 设置和温度间的关系
AFE7901 0.85GHz 条件下 TX 校准积分相位误差与 DSA 设置和温度间的关系
fDAC = 5898.24MSPS，交错模式，在 0.8GHz 下匹配
积分相位误差 = PhaseOUT（DSA 设置）- PhaseOUT（DSA 设置 = 0）
图 5-326 0.85GHz 条件下 TX 校准积分相位误差与 DSA 设置和温度间的关系
AFE7901 0.85GHz 条件下 TX IMD3 与 DSA 设置间的关系
fDAC = 11796.48MSPS，交错模式，fCENTER = 0.85GHz，在 0.8GHz 条件下匹配，单音幅度为 -13dBFS
图 5-328 0.85GHz 条件下 TX IMD3 与 DSA 设置间的关系
AFE7901 0.85GHz 条件下 TX IMD3 与频率间隔和通道间的关系
fDAC = 8847.36MSPS，直接模式，fCENTER = 0.85GHz，在 0.8GHz 条件下匹配，单音幅度为 -13dBFS
图 5-330 0.85GHz 条件下 TX IMD3 与频率间隔和通道间的关系
AFE7901 0.85GHz 条件下 TX IMD3 与频率间隔和温度间的关系
fDAC = 5898.24MSPS，直接模式，fCENTER = 0.85GHz，在 0.8GHz 条件下匹配，单音幅度为 -13dBFS，最差通道
图 5-332 0.85GHz 条件下 TX IMD3 与频率间隔和温度间的关系
AFE7901 0.85GHz 条件下 TX IMD3 与频率间隔和温度间的关系
fDAC = 11796.48MSPS，直接模式，fCENTER = 0.85GHz，在 0.8GHz 条件下匹配，单音幅度为 -13dBFS，最差通道
图 5-334 0.85GHz 条件下 TX IMD3 与频率间隔和温度间的关系
AFE7901 0.85GHz 条件下 TX IMD3 与数字电平间的关系
fDAC = 8847.36MSPS，直接模式，fCENTER = 0.85GHz，fSPACING = 20MHz，在 0.8GHz 条件下匹配
图 5-336 0.85GHz 条件下 TX IMD3 与数字电平间的关系
AFE7901 0.85GHz 条件下 TX 单音输出噪声与频率和振幅间的关系
在 0.8GHz 条件下匹配，单音，fDAC = 11.79648GSPS，交错模式，40MHz 偏移，DSA = 0dB
图 5-338 0.85GHz 条件下 TX 单音输出噪声与频率和振幅间的关系
AFE7901 0.85GHz 条件下 TX 20MHz LTE ACPR 与数字电平间的关系
在 0.8GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 5-340 0.85GHz 条件下 TX 20MHz LTE ACPR 与数字电平间的关系
AFE7901 0.85GHz 条件下 TX 20MHz LTE alt2-ACPR 与数字电平间的关系
在 0.8GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 5-342 0.85GHz 条件下 TX 20MHz LTE alt2-ACPR 与数字电平间的关系
AFE7901 0.85GHz 条件下 TX 20MHz LTE alt-ACPR 与 DSA 间的关系
在 0.8GHz 条件下匹配，单载波 20MHz BW TM1.1 LTE
图 5-344 0.85GHz 条件下 TX 20MHz LTE alt-ACPR 与 DSA 间的关系
AFE7901 0.85GHz 条件下 TX 100MHz NR alt-ACPR 与 DSA 间的关系
在 0.8GHz 条件下匹配，单载波 100MHz BW TM1.1 NR
图 5-346 0.85GHz 条件下 TX 100MHz NR alt-ACPR 与 DSA 间的关系
AFE7901 0.85GHz 条件下 TX HD2 与数字振幅和输出频率间的关系
在 0.8GHz 条件下匹配，fDAC = 8847.36GSPS，直接模式
图 5-348 0.85GHz 条件下 TX HD2 与数字振幅和输出频率间的关系
AFE7901 0.85GHz 条件下 TX HD3 与数字振幅和输出频率间的关系
在 0.8GHz 条件下匹配，fDAC = 8847.36MSPS，直接模式，标准化为谐波频率下的输出功率
图 5-350 0.85GHz 条件下 TX HD3 与数字振幅和输出频率间的关系

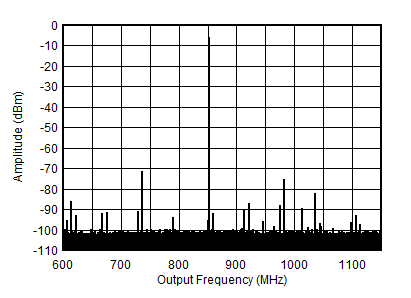

AFE7901 0.85GHz (±300MHz) 条件下的 TX 单音 (–12dBFS) 输出频谱
fDAC = 5898.24MSPS，交错模式，0.8GHz 匹配，包括 PCB 和电缆损耗
图 5-352 0.85GHz (±300MHz) 条件下的 TX 单音 (–12dBFS) 输出频谱
AFE7901 0.85GHz (±300MHz) 条件下的 TX 单音 (–6dBFS) 输出频谱
fDAC = 5898.24MSPS，交错模式，0.8GHz 匹配，包括 PCB 和电缆损耗
图 5-354 0.85GHz (±300MHz) 条件下的 TX 单音 (–6dBFS) 输出频谱
AFE7901 0.85GHz (±300MHz) 条件下的 TX 单音 (–1dBFS) 输出频谱
fDAC = 5898.24MSPS，交错模式，0.8GHz 匹配，包括 PCB 和电缆损耗
图 5-356 0.85GHz (±300MHz) 条件下的 TX 单音 (–1dBFS) 输出频谱
AFE7901 0.85GHz (±300MHz) 条件下的 TX 单音 (–12dBFS) 输出频谱
fDAC = 5898.24MSPS，直接模式，0.8GHz 匹配，包括 PCB 和电缆损耗
图 5-358 0.85GHz (±300MHz) 条件下的 TX 单音 (–12dBFS) 输出频谱
AFE7901 0.85GHz (±300MHz) 条件下的 TX 单音 (–6dBFS) 输出频谱
fDAC = 5898.24MSPS，直接模式，0.8GHz 匹配，包括 PCB 和电缆损耗
图 5-360 0.85GHz (±300MHz) 条件下的 TX 单音 (–6dBFS) 输出频谱

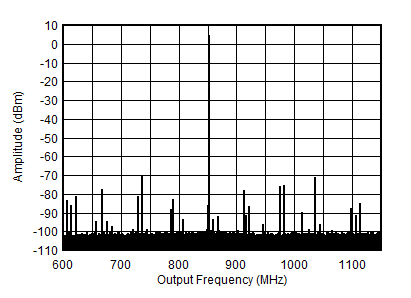

AFE7901 0.85GHz (±300MHz) 条件下的 TX 单音 (–1dBFS) 输出频谱
fDAC = 5898.24MSPS，直接模式，0.8GHz 匹配，包括 PCB 和电缆损耗
图 5-362 0.85GHz (±300MHz) 条件下的 TX 单音 (–1dBFS) 输出频谱
