3.2.2.1.1 “Basic DAC”Subpage

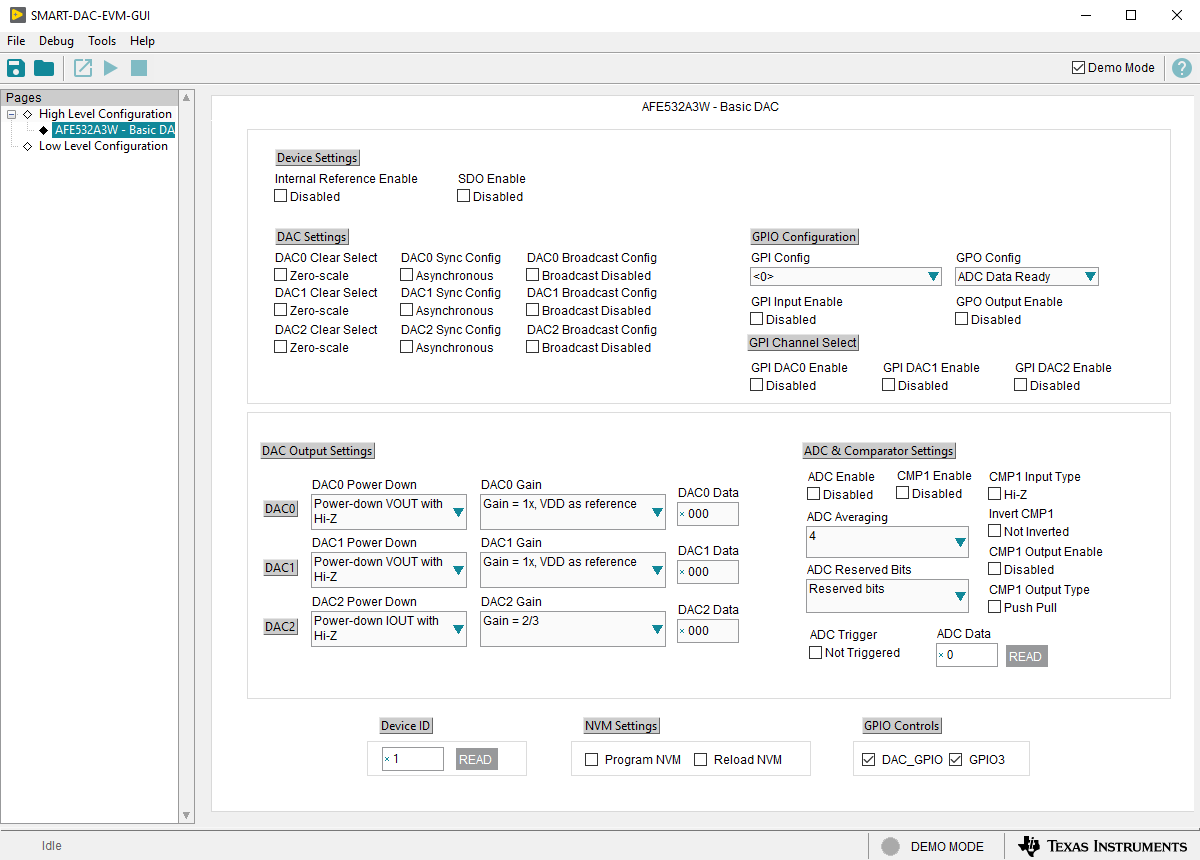

图 4-7 显示了 Basic DAC 子页面，该子页面提供了一个界面来快速上电、选择基准和输出范围、设定输出电压或电流以及为相应的 AFEx32A3W 器件配置 ADC。Basic DAC 子页面还提供用于在相应的 AFEx32A3W 器件上配置 GPIO 引脚的控件，以及用于控制 AFE532A3WEVM 板载控制器的两个 GPIO 输出的控件。可以分别使用 Program NVM 或 Reload NVM 复选框对寄存器设置进行编程或检索。

GUID-20230726-SS0I-8XFL-JRDF-VXNFJTCHCBTC-low.png图 3-7 “Basic DAC”Subpage
