3 ADS704X-5XEVM 软件安装

从 ADS7042EVM-PDK、ADS7049-Q1EVM-PDK 或 ADS7057EVM-PDK 工具文件夹的立即订购并开发 部分，下载全新版本的 EVM GUI 安装程序。运行 GUI 安装程序，以在您的计算机上安装 EVM GUI 软件。

注： 在将 EVM GUI 安装程序下载到本地硬盘之前，请手动禁用计算机上运行的任何防病毒软件。根据防病毒设置的不同，系统可能会显示错误消息或可能删除 installer.exe 文件。

如图 3-1所示，接受许可协议，并按照屏幕上的说明进行操作，以完成安装。

GUID-20211025-SS0I-7ZB5-DFQH-BK37NDB49SWR-low.png图 3-1 软件安装和提示

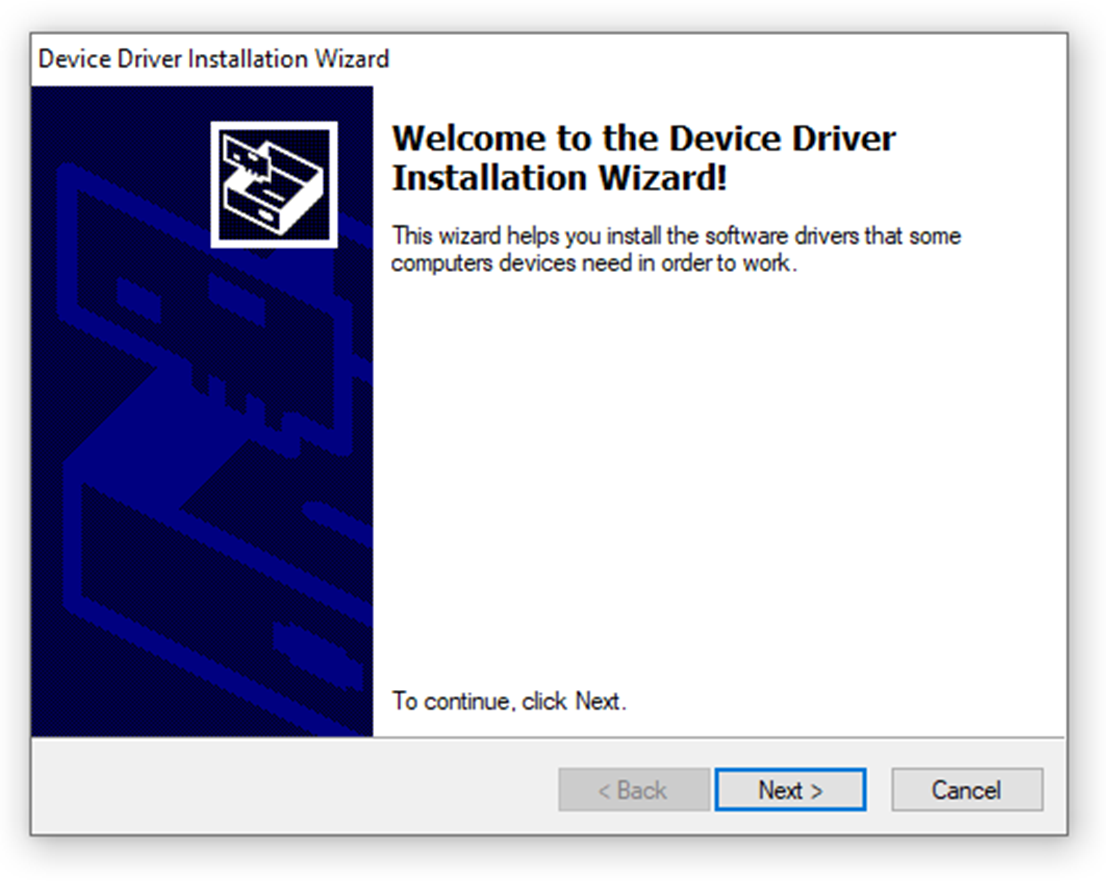

在 ADS704X-5XEVM GUI 安装过程中，屏幕上会显示 Device Driver Installation 提示，如图 3-2所示。点击 Next 继续。

GUID-20211025-SS0I-WD7D-QH81-Q0NG8BBLDQJV-low.png图 3-2 器件驱动程序安装

ADS704X-5XEVM 需要 LabVIEW™ 运行时引擎，如果尚未安装此软件，可能会提示进行安装，如图 3-3所示。

GUID-20211025-SS0I-X4FZ-5B7L-RHGZZCD0MW8M-low.png图 3-3 LabVIEW™ 运行时引擎安装
