控制开启

图 7-11图 7-12 显示了 0A 和 40A 输出电流的控制开启时的启动波形。

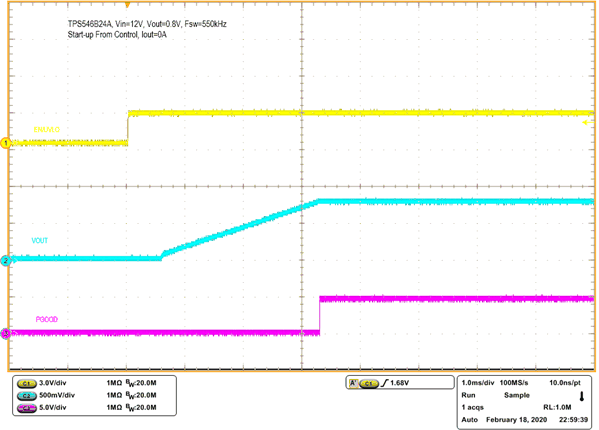

GUID-0DA42E33-B663-4CC0-80E9-6D1E3D21DB70-low.gif图 7-11 通过控制器启动,0A 负载
GUID-1CF62DE7-7435-4002-A11C-622A0698FDF8-low.gif图 7-12 通过控制器启动,40A 负载
