6 网络拓扑及特性

德州仪器 (TI) 的 Wi-SUN® FAN 1.0 支持以下设备类型和设计：

  • 边界路由器
    • 基于网络处理器 (NWP) 模式下的 TI CC13x2x7 系列 (704KB) 和 CC13x4x10 系列 (1MB) 存储器器件，需要主机处理器来提供回程连接
    • 支持通过 TI 定义的 NWP 接口（基于 SPINEL 接口层）进行 UART 通信
  • NWP 模式下的路由器节点
    • TI CC13x2xx 系列 (352KB)、CC13x2x7 系列 (704KB) 和 CC13x4x10 系列 (1MB) 器件均支持
    • 支持通过 TI 定义的 NWP 接口（基于 SPINEL 接口层）进行 UART 通信
  • 嵌入式路由器节点
    • 基于 TI CC13x2x7 系列 (704KB) 和 CC13x4x10 系列 (1MB) 存储器器件
    • 提供基于 CoAP 应用的示例实施
    • 无线下载 (OAD) 功能，具有用于 CC13x2x7 系列的片外存储器 (704KB) 和用于 CC13x4x10 系列的片上存储器 (1MB)

网络可以由 Wi-SUN® FAN 中的各类上述设备和角色组成。显示所有角色的一种可能的网络架构如图 1 所示。

具有边界路由器、使用 NWP 实施的路由器和嵌入式路由器的可用网络架构图 1 具有边界路由器、使用 NWP 实施的路由器和嵌入式路由器的可用网络架构

与边界路由器关联的网络称为 PAN。可以通过 WAN 回程连接多个 PAN，以扩展网络覆盖范围。此回程不是 Wi-SUN® FAN 规范的组成部分。

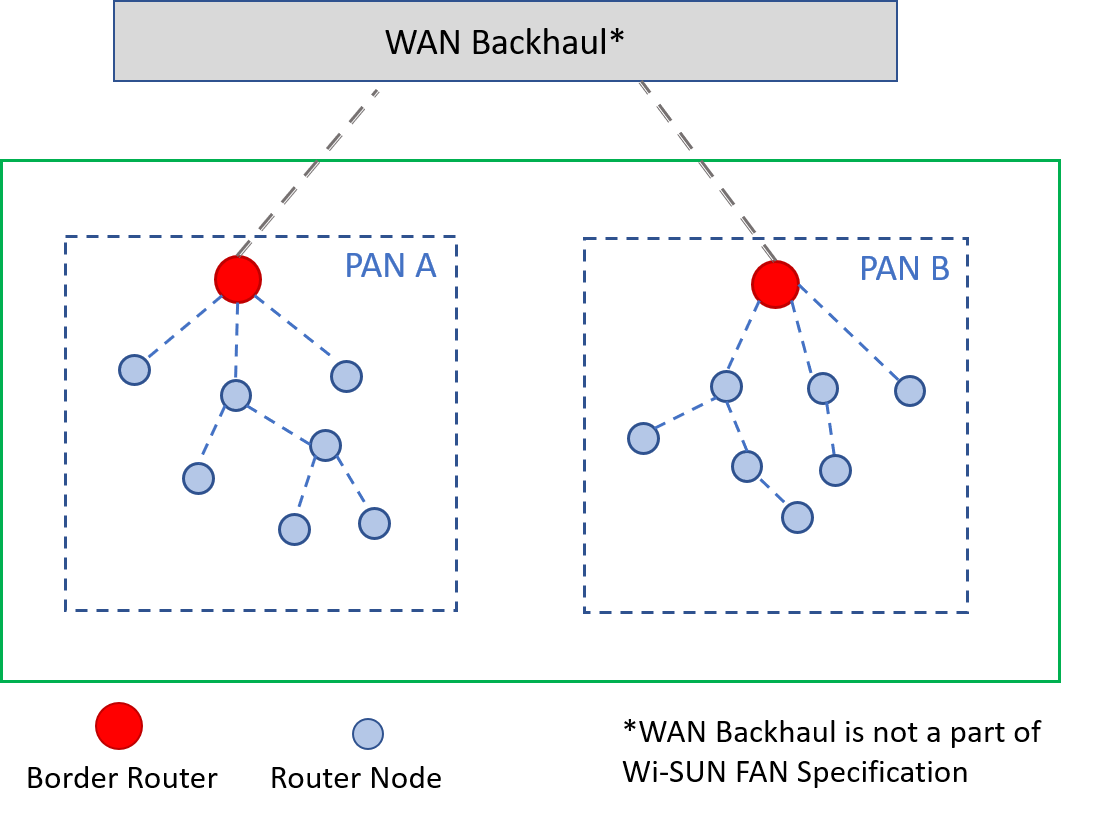

由两个 PAN 组成的 Wi-SUN 网络拓扑图 2 由两个 PAN 组成的 Wi-SUN® 网络拓扑
Wi-SUN® FAN 1.0 标准支持多达 24 跳。除了应用用例详细信息之外，网络规模还受边界路由器 RAM 的限制。对于具有 144KB RAM 的器件，TI 建议每个边界路由器使用多达约 100 个节点。多个边界路由器可用来扩展网络，如该图所示。具有更大存储器的 TI 器件可以支持更大的网络。
