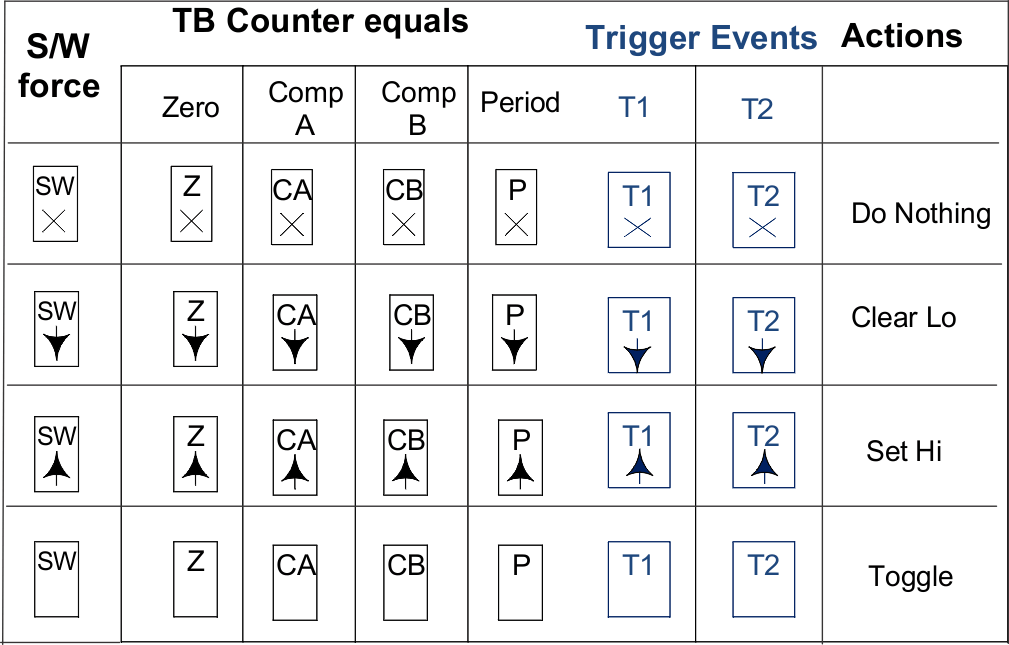

结合上述要求，建议使用以下 ePWM 配置，如图 1-6 所示。以 ePWM1 为例，将 ePWM1A 定义为在 ZREO 事件时设置为高电平，在 CMPA 或 T1 事件时清除低电平。选择通过电感器电流比较器触发的 T1 事件，在过流条件下清除低 ePWM1A，以替代传统的 CBC 方案。如图 1-7 所示，在最新的 4 类 EPWM 中，T1 和 T2 事件（来自比较器、跳闸或同步事件）也可以通过动作限定器 (AQ) 子模块生成动作。有关新 T1/T2 特性的更多详细信息，请参阅 TRM。由于 AQ 子模块在死区 (DB) 子模块之前，因此在使用高电平有效互补 (AHC) 模式时，对于 ePWM1A 和 ePWM1B 信号，通常会分别启用上升沿延迟和下降沿延迟。如图 1-6 中的第 1 个和第 2 个周期所示，它涵盖了正常运行和过流条件。对于反向电流控制，可以简化为使用基于零电流检测 (ZCD) 事件的传统 CBC 保护，该保护机制对 ePWM1A 和 ePWM1B 均有效。如第 3 个周期所示，ePWM1A 输出在负电流事件期间已经为低电平，因此无论 VAC 极性如何，均可设置为与 ePWM1B 相同的操作。

由于有源 FET 和同步 FET 角色在正周期和负周期下会互换，因此还需要交换相关的 PWM 控制信号，可以直接由 4 类 ePWM 的 DB 子模块来支持。如图 1-8 所示，S6 和 S7 用于交换 ePWMxA 和 ePWMxB 输出。添加的红色箭头也指明 DB 子模块内的详细设置。

为了更好地展示如何将 T1 事件与 CMPSS 结合用于图腾柱 PFC 配置，我们提供了以下示例代码。在本例中，通过 ePWM X-Bar 将 CMPSS1_H 选择为 TRIP4 输入的源。请注意，仅显示与 T1 事件相关的配置，其他 ePWM 设置可参考 C2000WARE 中的示例工程。

    XBAR_setEPWMMuxConfig(XBAR_TRIP4, XBAR_EPWM_MUX00_CMPSS1_CTRIPH);
    XBAR_enableEPWMMux(XBAR_TRIP4, XBAR_MUX00);

    // assign DCAL for TRIP4
    EPWM_selectDigitalCompareTripInput(base,EPWM_DC_TRIP_TRIPIN4,EPWM_DC_TYPE_DCAL);

    EPWM_setTripZoneDigitalCompareEventCondition(base,EPWM_TZ_DC_OUTPUT_A2,EPWM_TZ_EVENT_DCXL_HIGH);

    // DCAEVT2 = DCAEVT2 (not filtered)

    EPWM_setDigitalCompareEventSource(base, EPWM_DC_MODULE_A,
                                      EPWM_DC_EVENT_2,
                                      EPWM_DC_EVENT_SOURCE_ORIG_SIGNAL);

    // Select DCAEVT2 event as AQ T1 source
    EPWM_setActionQualifierT1TriggerSource(base, EPWM_AQ_TRIGGER_EVENT_TRIG_DCA_2);

    // This is to avoid impact of high impedance state
    EPWM_setTripZoneAction(base, EPWM_TZ_ACTION_EVENT_DCAEVT2, EPWM_TZ_ACTION_DISABLE);

    //During the normal condition
    EPWM_setActionQualifierAction(base,EPWM_AQ_OUTPUT_A,EPWM_AQ_OUTPUT_HIGH, EPWM_AQ_OUTPUT_ON_TIMEBASE_ZERO);
    EPWM_setActionQualifierAction(base,EPWM_AQ_OUTPUT_A,EPWM_AQ_OUTPUT_LOW, EPWM_AQ_OUTPUT_ON_TIMEBASE_UP_CMPA);
    //set T1 action for EPWM1A during CBC protection
   EPWM_setActionQualifierAction(base,EPWM_AQ_OUTPUT_A,EPWM_AQ_OUTPUT_LOW, EPWM_AQ_OUTPUT_ON_T1_COUNT_UP);
