传统高速 ADC 驱动电路

在如图 2-1 所示的传统 ADC 输入驱动电路中,电路设计为通常尽可能地减小整个电路时间常数(处于一些较小的限制范围内),其中包括外部源电阻 (Rs) 和外部源电容 (Cs)。通常还需要使用高带宽运算放大器来利用该快速时间常数。最后,该电路能够在分配的 S+H(采样保持)窗口期间快速建立 CH 上的值,即使 ADC 正在高速采样也是如此。被采样的输入信号也可以具有非常高的带宽。

有关基于运算放大器的高速 ADC 信号调节电路设计的更多信息,请参阅 TI 高精度实验室视频系列:TI 高精度实验室 - SAR ADC 输入驱动器设计以及特定于 C2000 的应用报告 C2000 MCU 的 ADC 输入电路评估

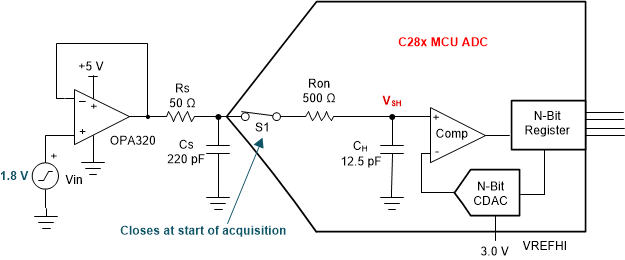

GUID-41DF89A6-1912-43DA-854B-29DF2431F2C4-low.gif图 2-1 高速 ADC 驱动电路.
