3.3 BQ25970 的 PCB 布局提示

正确的 PCB 布局可确保良好性能，因此设计人员必须注意 PCB 布局，如图 3-5 中的 PCB 布局示例所示。

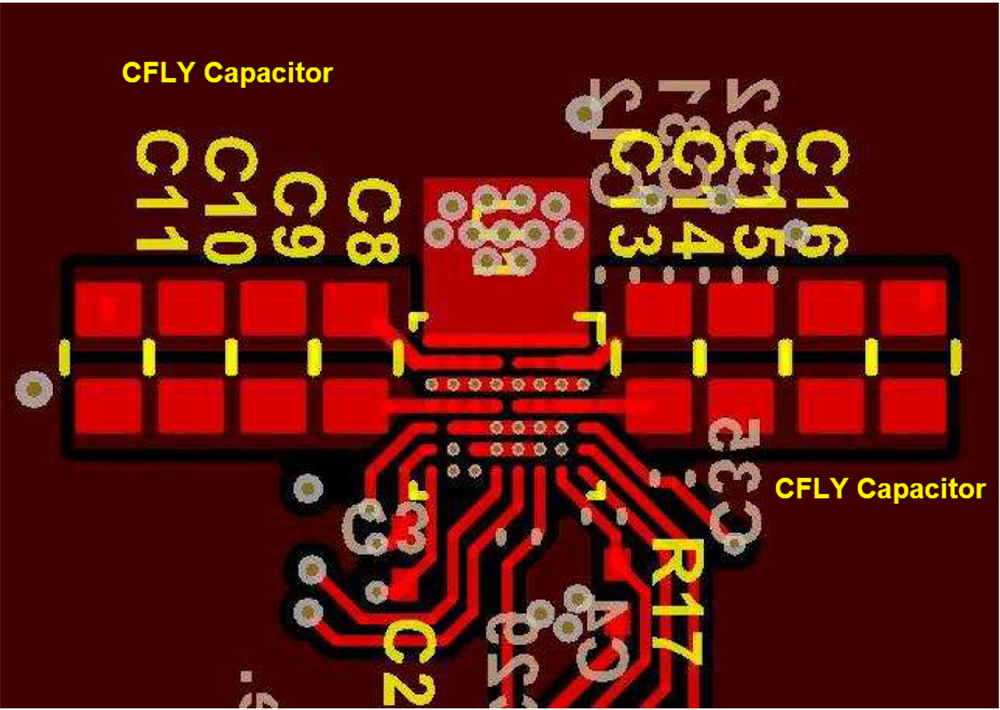

GUID-CF7D15F3-47AA-4034-A863-41B00A10AEA4-low.png图 3-5 BQ25970 PCB 布局
  • 将 CFLY 电容器靠近 BQ25970 器件放置，电源布线应短而宽，以减少 PCB 布线上的功率损耗。
  • 将 GND 引脚直接连接到主接地层，以获得更好的散热和更好的 EMI 性能。
  • OVPGATE 引脚与外部 MOSFET 栅极之间的外部 MOSFET 栅极驱动布线的宽度应为 10mil 或更大，因为 OVPGATE 处于活动状态时，di/dt 较高。此外，最好在此驱动布线周围使用接地线，以避免任何噪声干扰。
  • 电池感应布线 BATP 和 BATN 应布为差分布线，并将其直接连接到电池插座端子。如果可能，在它们周围使用接地线以避免噪声干扰。
