5.1 433MHz 和 2440MHz 史密斯圆图、SWR、带宽和效率

图 5-1 和图 5-2 展示了用于匹配双频 433MHz 和 2440MHz 天线的理论史密斯圆图，理论 SWR 为 1.033 和 1.028。

GUID-20211124-SS0I-DTNW-KJNF-C005ZT4BZ3VG-low.png图 5-1 双频 433MHz 匹配的理论史密斯圆图

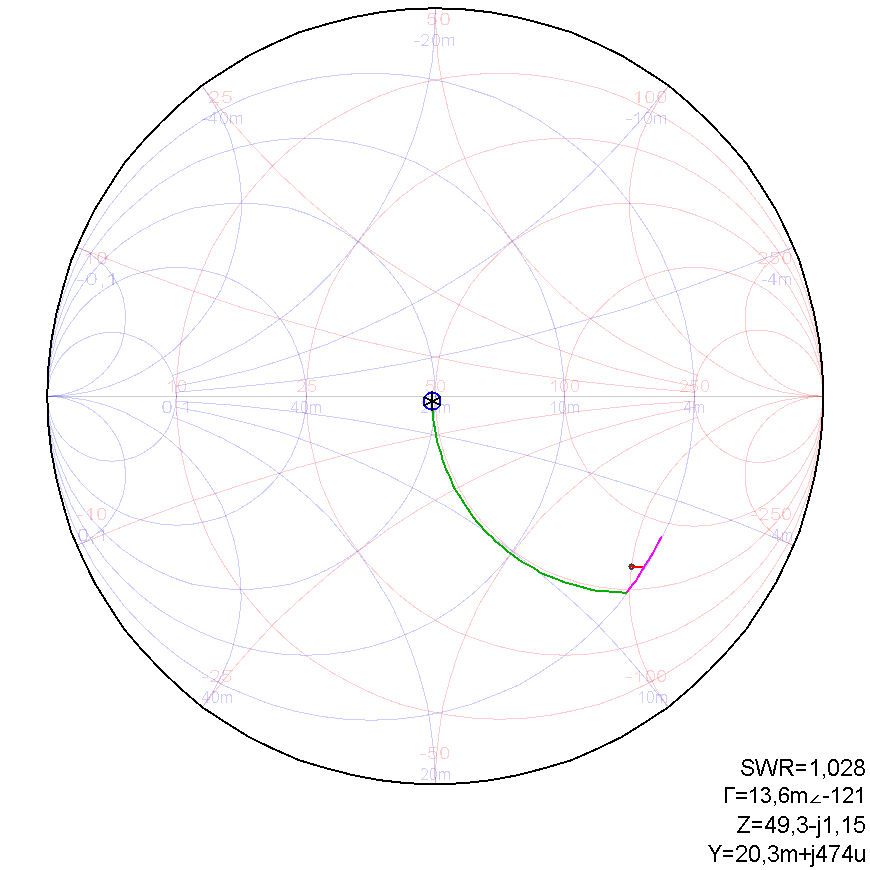

GUID-20211124-SS0I-Q7XB-KSS4-F9WFST0S8RN4-low.png图 5-2 双频 2440MHz 匹配的理论史密斯圆图

在实现理论匹配后，需要进一步调节天线的谐振。图 5-3 和图 5-4 展示了得到的阻抗和 SWR（433MHz 下为 1.113，2440MHz 下为 1.201）小于 SWR < 2.0 的良好匹配阈值。表 5-1 展示了用于实现图 1-2 所示匹配网络的元件的 BOM。

在图 5-4 中可以看到，SWR < 2.0 定义的天线带宽在 433MHz 下为 445.6 - 421.6 = 24MHz，在 2440MHz 下为 2570 - 2320 = 250MHz。

表 5-1 433MHz 和 2440MHz 双频运行的匹配网络 BOM
参考标识符Murata 器件型号值
Z60LQP03TN6N8H026.8nH
Z61

DNM

Z62LQP03TN47NH0247nH
Z63GRM0335C1H8R2CA018.2pF
Z64LQP03TN51NH0251nH
图 5-3 双频 433MHz 和 2.4GHz 的史密斯圆图测量
图 5-4 双频 433MHz 和 2.4GHz 的 SWR 测量以及 SWR < 2 时的带宽

图 5-5 和图 5-6 展示了天线在 433 和 2440MHz 下的辐射方向图。表 5-2 展示了具有给定匹配网络的天线的 TRP 和效率。

表 5-2 433MHz 和 2440MHz 双频天线匹配的 TRP 和效率
图 43图 44
频率433MHz2440MHz
功率设置13dBm10dBm
传导输出功率12.42dBm9.15dBm
TRP6dBm8.56dBm
效率22.8%87.3%
图 5-5 13dBm 433MHz 设置下双频 433MHz 和 2440MHz 辐射匹配的天线辐射方向图
图 5-6 10dBm 2440MHz 设置下双频 433MHz 和 2440MHz 辐射匹配的天线辐射方向图
