引脚配置和功能

TLV3541:DBV 封装
5 引脚 SOT-23
俯视图
TLV3541 TLV3542 TLV3544 TLV3541_DBV_pinout.gif
TLV3541:D 封装
8 引脚小外形尺寸集成电路 (SOIC) 封装
俯视图
TLV3541 TLV3542 TLV3544 TLV3541_D_pinout.gif
NC 表示无内部连接。

引脚功能:TLV3541

引脚 I/O 说明
名称 DBV (SOT-23) D (SOIC)
–IN 4 2 I 反相输入
+IN 3 3 I 同相输入
NC 1、5、8 无内部连接(可以悬空)
OUT 1 6 O 输出
V– 2 4 负(最低)电源
V+ 5 7 正(最高)电源
TLV3542:DGK 和 D 封装
8 引脚 VSSOP、SOIC
俯视图
TLV3541 TLV3542 TLV3544 TLV3542_DBV_pinout.gif

引脚功能:TLV3542

引脚 I/O 说明
名称 编号
–IN A 2 I 反相输入,通道 A
+IN A 3 I 同相输入,通道 A
–IN B 6 I 反相输入,通道 B
+IN B 5 I 同相输入,通道 B
OUT A 1 O 输出,通道 A
OUT B 7 O 输出,通道 B
V– 4 负(最低)电源
V+ 8 正(最高)电源

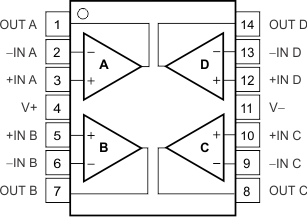

TLV3544:D 和 PW 封装
14 引脚 SOIC、TSSOP
俯视图
TLV3541 TLV3542 TLV3544 TLV3544_D_pinout.gif

引脚功能: TLV3544

引脚 I/O 说明
名称 TLV3544
D (SOIC) PW (TSSOP)
–IN A 2 2 I 反相输入,通道 A
–IN B 6 6 I 反相输入,通道 B
–IN C 9 9 I 反相输入,通道 C
–IN D 13 13 I 反相输入,通道 D
+IN A 3 3 I 同相输入,通道 A
+IN B 5 5 I 同相输入,通道 B
+IN C 10 10 I 同相输入,通道 C
+IN D 12 12 I 同相输入,通道 D
OUT A 1 1 O 输出,通道 A
OUT B 7 7 O 输出,通道 B
OUT C 8 8 O 输出,通道 C
OUT D 14 14 O 输出,通道 D
V– 11 11 负(最低)电源
V+ 4 4 正(最高)电源
