3 说明

ISO773x 器件是高性能三通道数字隔离器，可提供符合 UL 1577 的 5000VRMS（DW 封装）和 3000VRMS（DBQ 封装）隔离额定值。

该系列包含的器件具有符合 VDE、CSA、TUV 和 CQC 标准的增强绝缘等级。ISO7731B 器件专为仅需要基本绝缘额定值的应用而设计。

在隔离 CMOS 或 LVCMOS 数字 I/O 时，ISO773x 系列器件可提供高电磁抗扰度和低辐射，并具备低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO2) 绝缘栅相隔离。该器件配有使能引脚，可用于将各自输出置于高阻态以适用于多主驱动应用中，并降低功耗。

ISO7730 器件具有三条全部同向的通道，而 ISO7731 器件具有两条正向通道和一条反向通道。如果输入电源或信号丢失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。更多详细信息，请参阅器件功能模式 部分。

该系列器件与隔离式电源结合使用，有助于防止数据总线（例如，RS-485、RS-232 和 CAN）或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。凭借创新型芯片设计和布局技术，ISO773x 器件的电磁兼容性得到了显著增强，可轻松满足系统级 ESD、EFT、浪涌和辐射方面的合规性。ISO773x 系列器件采用 16 引脚宽体 SOIC 和 QSOP 封装。

器件信息
器件型号封装封装尺寸（标称值）
ISO7730
ISO7731		SOIC (DW)10.30mm × 7.50mm
SSOP (DBQ)4.90mm × 3.90mm
ISO7731BSOIC (DW)10.30mm x 7.50mm
VCCI = 输入电源，VCCO = 输出电源
GNDI = 输入接地，GNDO = 输出接地

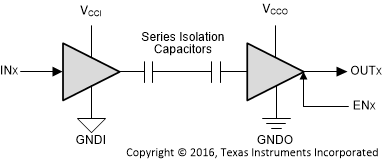

简化版原理图
