6.8 典型特性

T_A = 25°C，V_S = (V+) – (V-) = 5.5V，V_IN = (V_IN+ – V_IN–) = 0V，R_L = 10kΩ，C_L = 10pF，V_REF = V_S/2，V_CM = (V_IN+ + V_IN–)/2 = V_S/2，V_OUT = V_S/2 且 G = 1（除非另有说明）

G = 1

N = 31

μ = ̶ 5.78μV

σ = 0.670mV

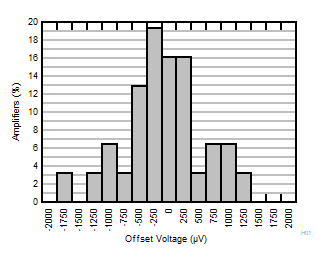

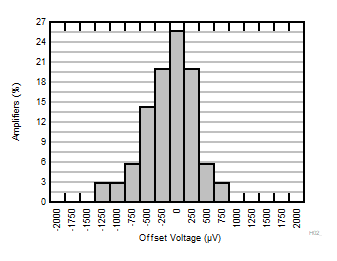

图 6-1 以输出为基准的失调电压的典型分布

G = 0.25

N = 35

μ = 42.74μV

σ = 0.336mV

图 6-3 以输出为基准的失调电压的典型分布

G = 0.5

N = 35

μ = 0.72μV/°C

σ = 0.43μV/°C

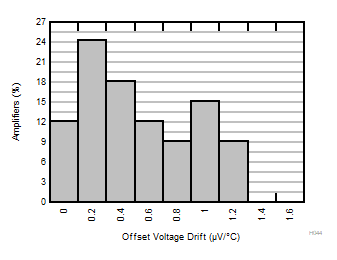

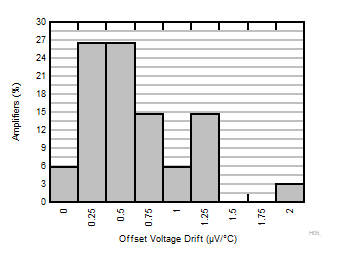

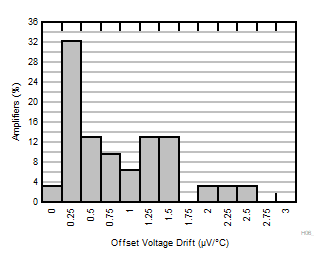

图 6-5 以输出为基准的失调温漂的典型分布

G = 1

N = 31

μ = 13.30μV/V

σ = 28.25μV/V

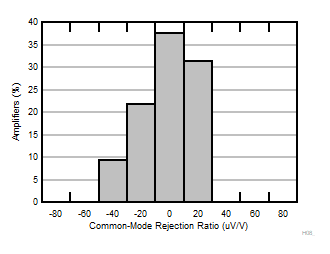

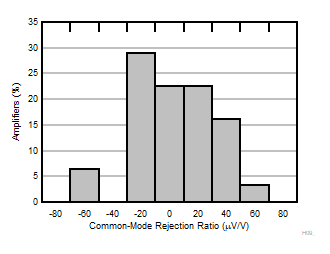

图 6-7 以输出为基准的 CMRR 的典型分布

G = 0.25

N = 35

μ = 3.49μV/V

σ = 15.46μV/V

图 6-9 以输出为基准的 CMRR 的典型分布

G = 0.5

N = 35

μ = 0.028%

σ = 0.019%

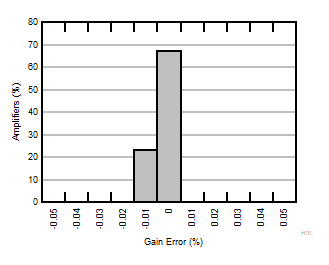

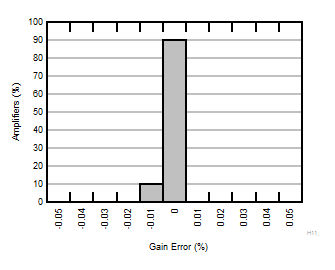

图 6-11 增益误差的典型分布

G = 1

N = 31

μ = ̶ 0.003%

σ = 0.002%

图 6-13 基准增益误差的典型分布

N = 35

G = 0.5

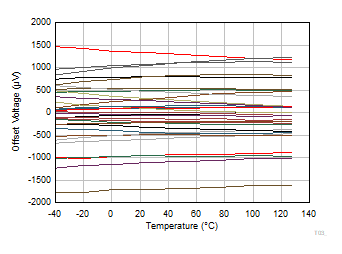

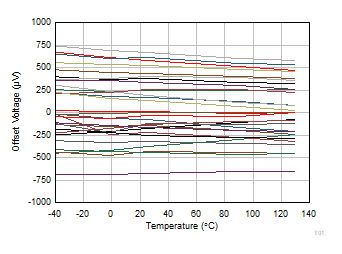

图 6-15 以输出为基准的失调电压与温度间的关系

图 6-17 静态电流与温度间的关系

G = 1

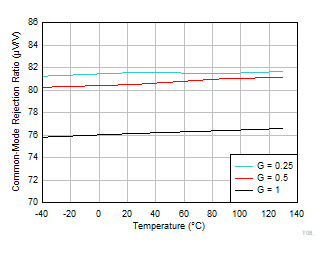

图 6-19 以输出为基准的 CMRR 与温度间的关系

G = 1

V+ = 2.75V 和 V– = –2.75V

N = 31

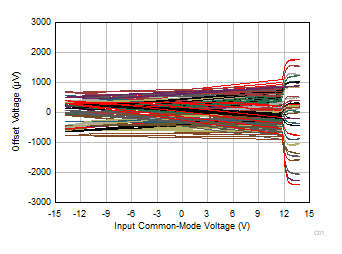

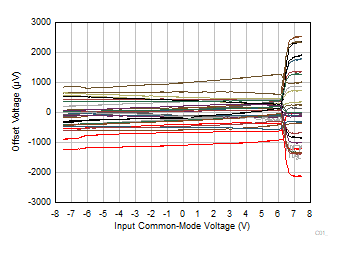

图 6-21 以输出为基准的失调电压与输入共模电压间的关系

G = 0.25

V+ = 2.75V 和 V– = –2.75V

N = 35

图 6-23 以输出为基准的失调电压与输入共模电压间的关系

G = 0.5

V+ = 1.65V 和 V– = -1.65V

N = 35

图 6-25 以输出为基准的失调电压与输入共模电压间的关系

G = 1

V+ = 2.75V 和 V– = –2.75V

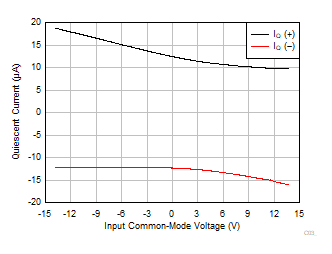

图 6-27 静态电流与输入共模电压间的关系

G = 0.25

V+ = 2.75V 和 V– = –2.75V

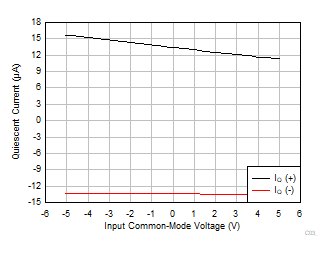

图 6-29 静态电流与输入共模电压间的关系

N = 32

G = 0.5

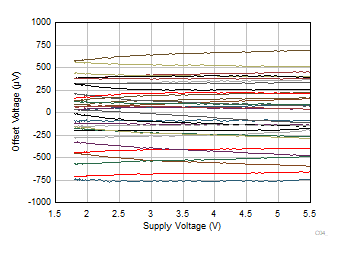

图 6-31 以输出为基准的失调电压与电源电压间的关系

V+ = 2.5V 和 V– = -2.5V

V+ = 1.65V 和 V– = -1.65V

图 6-33 输出电压与输出电流（拉电流）间的关系

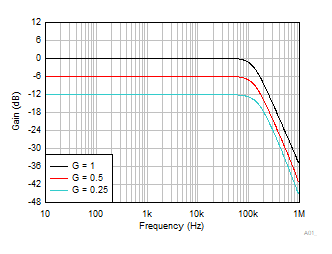

图 6-35 闭环增益与频率间的关系

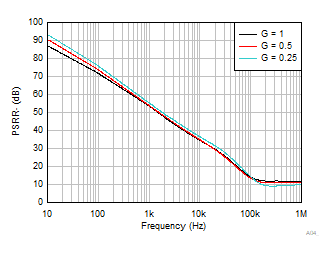

图 6-37 PSRR+（以输出为基准）与频率间的关系

图 6-39 以输出为基准的电压噪声频谱密度

G = 0.5

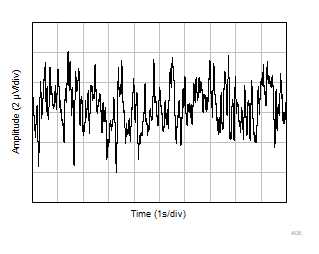

图 6-41 以输出为基准的 0.1Hz 至 10Hz 时域电压噪声

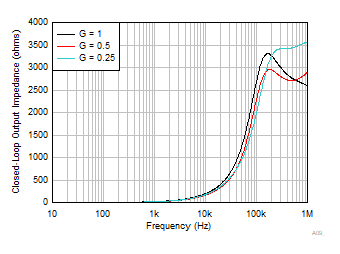

图 6-43 闭环输出阻抗与频率间的关系

V_S = 5.5V	BW = 80kHz	V_CM = 2.75V
R_L = 10kΩ	V_OUT = 0.5V_RMS	G = 1

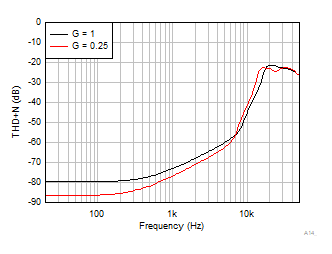

图 6-45 THD + N 与频率间的关系

图 6-47 以输出为基准的电磁干扰抑制比与频率间的关系（差分输入）

V+ = 2.75V

V– = –2.75V

G = 1

V_OUT = 4V_PP

图 6-49 大信号阶跃响应

V+ = 2.75V

V– = –2.75V

G = 1

V_OUT = 4V_PP

图 6-51 大信号稳定时间（上升沿）

V+ = 2.75V

V– = –2.75V

G = 0.5

V_OUT = 4V_PP

图 6-53 大信号稳定时间（下降沿）

V+ = 2.75V

V– = –2.75V

G = 0.25

V_OUT = 4V_PP

图 6-55 大信号阶跃响应

V+ = 2.75V

V– = –2.75V

G = 0.25

V_OUT = 4V_PP

图 6-57 大信号稳定时间（上升沿）

V+ = 2.75V

V– = –2.75V

G = 0.5

V_OUT = 100mV_PP

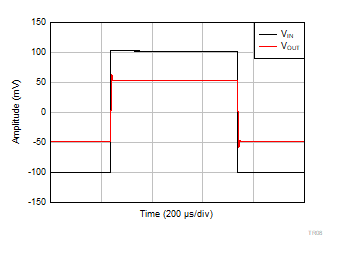

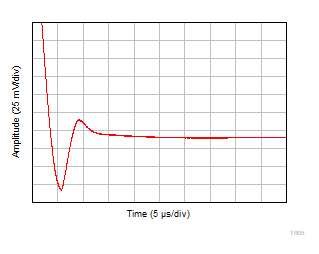

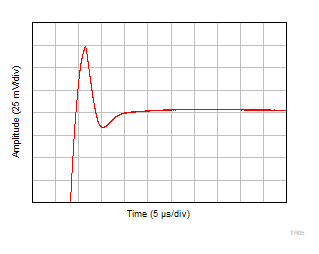

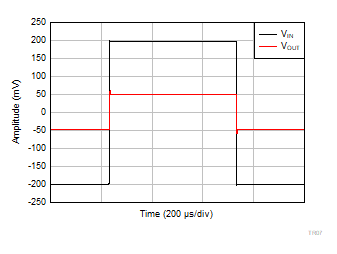

图 6-59 小信号阶跃响应

V_S = 5.5V

G = 1

V_OUT = 100mV_PP

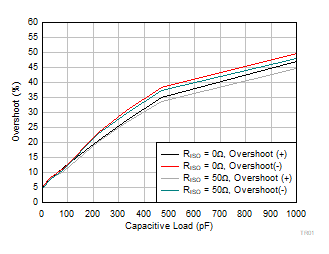

图 6-61 小信号过冲与容性负载间的关系

V_S = 5.5V	G = 0.25	V_OUT = 100mV_PP

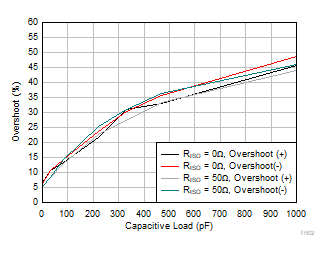

图 6-63 小信号过冲与容性负载间的关系

V+ = 2.75V

V– = –2.75V

G = 1

V_IN = 6V_PP

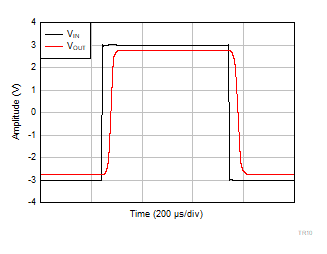

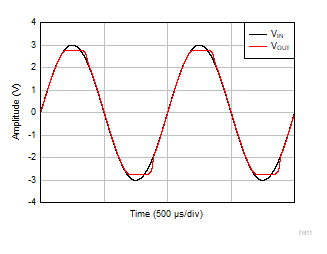

图 6-65 无相位反转

V+ = 5.5V

V– = 0V

G = 0.5

V_REF = 0V

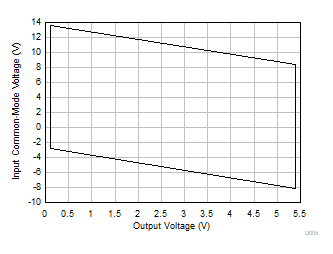

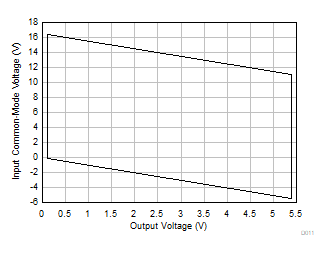

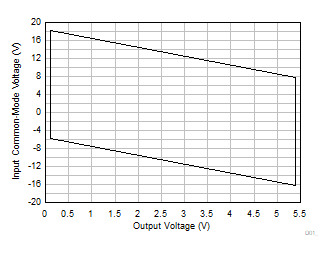

图 6-67 输入共模电压与输出电压间的关系（高 CMRR 区域）

V+ = 5.5V

V– = 0V

G = 0.25

V_REF = 0V

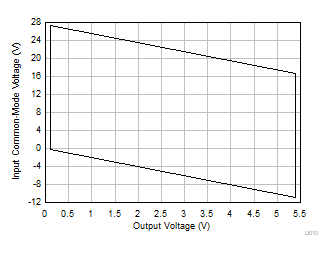

图 6-69 输入共模电压与输出电压间的关系（轨至轨 CMRR 区域）

V+ = 5.5V	V– = 0V	G = 1	V_REF = 0V

图 6-71 输入共模电压与输出电压间的关系（轨至轨 CMRR 区域）

V+ = 5.5V

V– = 0V

G = 0.5

V_REF = 2.75V

图 6-73 输入共模电压与输出电压间的关系（高 CMRR 区域）

V+ = 5.5V

V– = 0V

G = 0.25

V_REF = 2.75V

图 6-75 输入共模电压与输出电压间的关系（轨至轨 CMRR 区域）

V+ = 5.5V

V– = 0V

G = 1

V_REF = 2.75V

图 6-77 输入共模电压与输出电压间的关系（轨至轨 CMRR 区域）

G = 0.5

N = 35

μ = ̶ 6.43μV

σ = 0.430mV

图 6-2 以输出为基准的失调电压的典型分布

G = 1

N = 31

μ = 0.95μV/°C

σ = 0.60μV/°C

图 6-4 以输出为基准的失调温漂的典型分布

G = 0.25

N = 35

μ = 0.70μV/°C

σ = 0.45μV/°C

图 6-6 以输出为基准的失调温漂的典型分布

G = 0.5

N = 35

μ = 9.90μV/V

σ = 16.30μV/V

图 6-8 以输出为基准的 CMRR 的典型分布

G = 1

N = 31

μ = 0.01%

σ = 0.003%

图 6-10 增益误差的典型分布

G = 0.25

N = 35

μ = 0.025%

σ = 0.021%

图 6-12 增益误差的典型分布

N = 31	G = 1

图 6-14 以输出为基准的失调电压与温度间的关系

N = 35

G = 0.25

图 6-16 以输出为基准的失调电压与温度间的关系

G = 1

图 6-18 增益误差与温度间的关系

V+ = 2.75V 和 V– = –2.75V

图 6-20 短路电流与温度间的关系

G = 0.5

V+ = 2.75V 和 V– = –2.75V

N = 35

图 6-22 以输出为基准的失调电压与输入共模电压间的关系

G = 1

V+ = 1.65V 和 V– = -1.65V

N = 31

图 6-24 以输出为基准的失调电压与输入共模电压间的关系

G = 0.25

V+ = 1.65V 和 V– = -1.65V

N = 35

图 6-26 以输出为基准的失调电压与输入共模电压间的关系

G = 0.5

V+ = 2.75V 和 V– = –2.75V

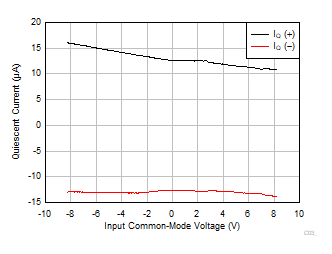

图 6-28 静态电流与输入共模电压间的关系

N = 31

G = 1

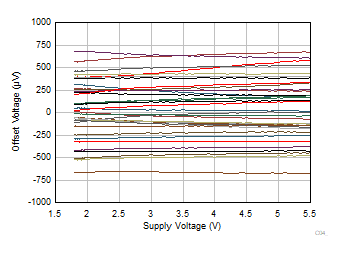

图 6-30 以输出为基准的失调电压与电源电压间的关系

N = 32

G = 0.25

图 6-32 以输出为基准的失调电压与电源电压间的关系

V+ = 2.5V 和 V– = -2.5V

V+ = 1.65V 和 V– = -1.65V

图 6-34 输出电压与输出电流（灌电流）间的关系

图 6-36 CMRR（以输出为基准）与频率间的关系

图 6-38 PSRR–（以输出为基准）与频率间的关系

G = 1

图 6-40 以输出为基准的 0.1Hz 至 10Hz 时域电压噪声

G = 0.25

图 6-42 以输出为基准的 0.1Hz 至 10Hz 时域电压噪声

图 6-44 最大输出电压与频率间的关系

V_S = 5.5V	BW = 80kHz	V_CM = 2.75V
R_L = 100kΩ	V_OUT = 1V_RMS	G = 1

图 6-46 THD + N 与频率间的关系

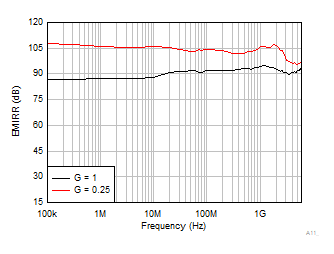

图 6-48 以输出为基准的电磁干扰抑制比与频率间的关系（共模输入）

V+ = 2.75V

V– = –2.75V

G = 1

V_OUT = 4V_PP

图 6-50 大信号稳定时间（下降沿）

V+ = 2.75V

V– = –2.75V

G = 0.5

V_OUT = 4V_PP

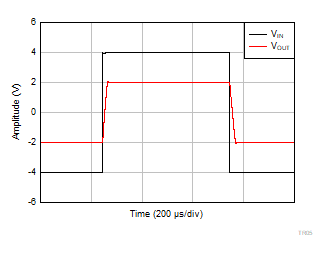

图 6-52 大信号阶跃响应

V+ = 2.75V

V– = –2.75V

G = 0.5

V_OUT = 4V_PP

图 6-54 大信号稳定时间（上升沿）

V+ = 2.75V

V– = –2.75V

G = 0.25

V_OUT = 4V_PP

图 6-56 大信号稳定时间（下降沿）

V+ = 2.75V

V– = –2.75V

G = 1

V_OUT = 100mV_PP

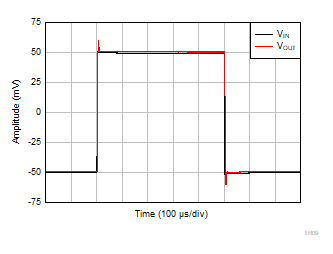

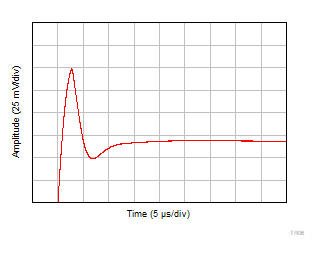

图 6-58 小信号阶跃响应

V+ = 2.75V

V– = –2.75V

G = 0.25

V_OUT = 100mV_PP

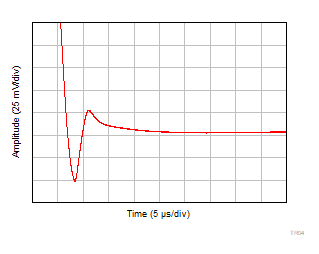

图 6-60 小信号阶跃响应

V_S = 5.5V

G = 0.5

V_OUT = 100mV_PP

图 6-62 小信号过冲与容性负载间的关系

V+ = 2.75V

V– = –2.75V

G = 1

V_IN = 6V_PP

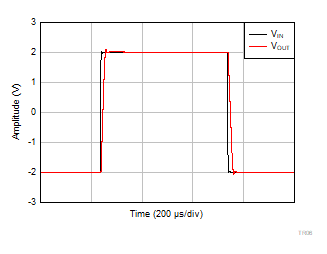

图 6-64 过载恢复

V+ = 5.5V

V– = 0V

G = 0.25

V_REF = 0V

图 6-66 输入共模电压与输出电压间的关系（高 CMRR 区域）

V+ = 5.5V

V– = 0V

G = 1

V_REF = 0V

图 6-68 输入共模电压与输出电压间的关系（高 CMRR 区域）

V+ = 5.5V

V– = 0V

G = 0.5

V_REF = 0V

图 6-70 输入共模电压与输出电压间的关系（轨至轨 CMRR 区域）

V+ = 5.5V

V– = 0V

G = 0.25

V_REF = 2.75V

图 6-72 输入共模电压与输出电压间的关系（高 CMRR 区域）

V+ = 5.5V

V– = 0V

G = 1

V_REF = 2.75V

图 6-74 输入共模电压与输出电压间的关系（高 CMRR 区域）

V+ = 5.5V

V– = 0V

G = 0.5

V_REF = 2.75V

图 6-76 输入共模电压与输出电压间的关系（轨至轨 CMRR 区域）
