衰减模式

在 PWM 电流斩波期间,将启用 H 桥以驱动电流流过电机绕组,直至达到 PWM 电流斩波阈值。图 7-7 的项目 1 中展示了这种情况。

一旦达到斩波电流阈值后,H 桥可在两种不同的状态下运行:快速衰减或慢速衰减。在快速衰减模式下,一旦达到 PWM 斩波电流电平,H 桥便会进行状态逆转,使绕组电流反向流动。图 7-7 的项目 2 中展示了快速衰减模式。在慢速衰减模式下,通过启用该电桥的两个低侧 FET 来实现绕组电流的再循环。图 7-7 的项目 3 中展示了这种情况。

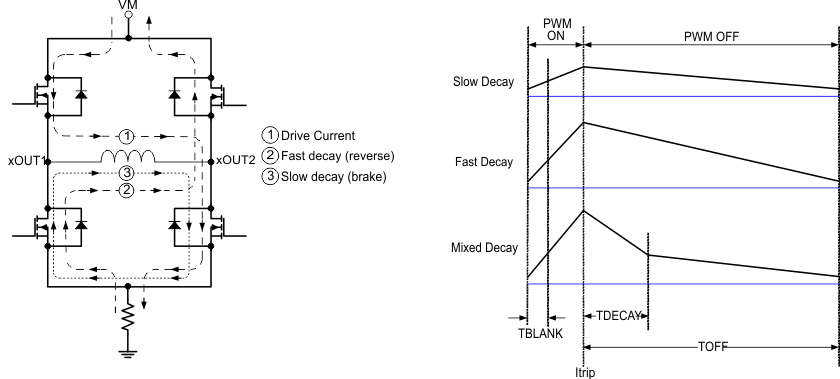

GUID-71D73EF9-6D8C-4499-995D-EBD5038FB76C-low.gif图 7-7 衰减模式

DRV8436 通过 DECAY0 和 DECAY1 引脚来选择衰减模式,如表 7-6 所示。该器件支持动态更改衰减模式。

表 7-6 衰减模式设置
DECAY0DECAY1上升步进下降步进
00智能调优动态衰减智能调优动态衰减
01智能调优纹波控制智能调优纹波控制
10混合衰减:快 30%混合衰减:快 30%
11慢速衰减混合衰减:快 30%
高阻态0混合衰减:快 60%混合衰减:快 60%
高阻态1慢速衰减慢速衰减

图 7-8 定义了上升和下降电流。对于慢速混合衰减模式,衰减模式在上升电流步进期间设置为慢速,在下降电流步进期间设置为混合衰减。在全步进和非循环 1/2 步进模式中,始终使用下降步进所对应的衰减模式。

GUID-6A1B7C8C-926F-4F3C-BE7B-8881B1A2A999-low.gif图 7-8 上升和下降步进的定义
