3 说明

DRV8306 器件是一款集成式栅极驱动器，适用于三相无刷直流 (BLDC) 电机 应用。此器件具有三个半桥栅极驱动器，每个驱动器都能够驱动高侧和低侧 N 沟道功率 MOSFET。DRV8306 器件使用集成电荷泵为高侧 MOSFET 生成合适的栅极驱动电压，并使用线性稳压器为低侧 MOSFET 生成合适的栅极驱动电压。智能栅极驱动架构支持高达 150mA 的峰值栅极驱动拉电流和 300mA 的峰值栅极驱动灌电流以及 15mA rms 栅极驱动电流能力。

此器件为梯形 BLDC 电机提供内部 120° 换向。DRV8306 器件具有三个霍尔比较器，它们使用来自霍尔元件的输入进行内部换向。可通过 PWM 引脚对电机相电压的占空比进行调整。通过额外提供的制动 (nBRAKE) 和方向 (DIR) 引脚可制动 BLDC 电机和设置电机方向。使用提供的 3.3V、30mA 低压降 (LDO) 稳压器可为外部控制器和霍尔元件供电。此外提供额外的 FGOUT 信号来衡量换向频率。该信号可用于实现 BLDC 电机的闭环控制。

提供了低功耗睡眠模式，以通过关断大部分的内部电路实现较低的静态电流消耗。针对欠压锁定、电荷泵故障、MOSFET 过流、MOSFET 短路、栅极驱动器故障和过热等情况，提供内部保护功能。故障情况通过 nFAULT 引脚指示。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
DRV8306 VQFN (32) 4.00mm × 4.00mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

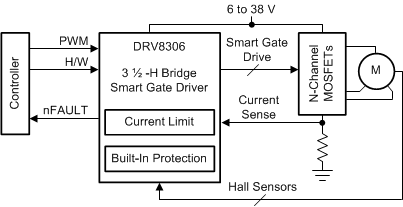

简化原理图

DRV8306 drv8306_simplified_schematic.gif
