封装信息

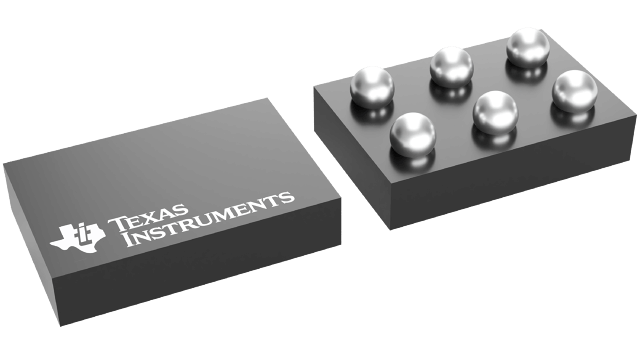

封装 | 引脚 DSBGA (YFD) | 6 |
工作温度范围 (°C) -40 to 125 |
包装数量 | 包装 3,000 | LARGE T&R |
INA191 的特性
- 低功耗:
- 电源电压 V S:1.7V 至 5.5V
- 关断电流:100nA(INA191 的最大值)
- 静态电流:43µA (INA191 25°C 时)
- 低输入偏置电流:100pA(典型值) (支持微安级电流测量)
- 双向电流测量 (INA2191)
- 精度:
- ±0.25% 的最大增益误差(A2 至 A5 器件)
- 7ppm/°C 的增益漂移(最大值)
- ±12µV(最大值)的失调电压
- 0.13µV/°C 的温漂(最大值)
- 宽共模电压:-0.2 V 至 +40 V
- 增益选项:
- INAx191A1:25 V/V
- INAx191A2:50V/V
- INAx191A3:100V/V
- INAx191A4:200V/V
- INAx191A5:500V/V
- 封装:
- INA191:0.895mm 2 DSBGA
- INA2191:1.79mm 2 DSBGA
INA191 的说明
INAx191 是一款低功耗、电压输出、电流分流监控器(也称为电流检测放大器),常用于过流保护和精密电流测量(用于实现系统优化),此外它还可用于闭环反馈电路中。该器件可在独立于电源电压之外的 –0.2V 至 +40V 共模电压下检测分流器上的压降。INAx191 的低输入偏置电流允许使用更大的电流检测电阻器,从而能够提供 µA 级的精确电流测量。共有五种固定增益可供选择:25V/V、50V/V、100V/V、200V/V 或 500V/V。零漂移架构的低失调电压扩展了电流测量的动态范围,并允许使用具有更低功率损耗的更小检测电阻器,同时仍提供精确的电流测量。
INA191 由 1.7V 至 5.5V 单电源供电,在启用时消耗的最大电源电流为 65µA,在禁用时仅为 100nA。该器件的额定工作温度范围为 –40°C 至 +125°C,采用 DSBGA-6 (INA191) 和 DSBGA-12 (INA2191) 封装。
