摘要
TAx5x1x（TAC5212、TAC5211、TAC5112、TAC5111、TAA5212、TAC5242、TAA5242、TAC5142）系列器件具有单通道或双通道模数转换器，支持用于音频应用的高度可配置输入。本应用手册介绍了不同的输入配置，例如输入摆幅、共模设置、正常和低功耗模式下的交流/直流耦合，以及该 TAx5x1x 器件系列中支持的混合和多路复用选项。本应用手册以立体声软件控制器件 TAC5212 为例进行介绍。对于硬件引脚控制，输入的引脚配置在相应的数据表中提供。本应用手册中的音频输入由 LINE 输入提供。该器件的麦克风输入或单声道版本可采用类似的方式进行配置。
商标
Other TMs
1 引言
TAC5212 是一款具有双通道模数转换器的编解码器，其输入引脚（IN1P/M 和 IN2P/M）可配置为差分输入、单端输入或单端多路复用器输入（采用交流或直流耦合）。通过 ADC_CH1_INSRC 配置输入类型，通过 ADC_CH1_IMP 配置输入阻抗，通过 ADC_CH1_CM_TOL 配置耦合和共模容差。
| 输入配置设置 | B0_P0_R80 (ADC_CH1_CFG0) [7:6] | 输入通道配置 |
|---|---|---|
| 0 | ADC_CH1_INSRC=[00] | 模拟差分输入 |
| 1 | ADC_CH1_INSRC=[01] | 模拟单端输入 |
| 2 | ADC_CH1_INSRC=[10] | 模拟单端多路复用器 INP1 输入 |
3 | ADC_CH1_INSRC=[11] | 模拟单端多路复用器 INM1 输入 |
| 输入阻抗设置 | B0_P0_R80 (ADC_CH1_CFG0) [5:4] | ADC 通道 1 输入阻抗 |
|---|---|---|
| 0 | ADC_CH1_IMP=[00] | 典型 5kΩ 输入阻抗（对于 4Vrms 情况，为 10kΩ） |
| 1 | ADC_CH1_IMP=[01] | 典型 10kΩ 输入阻抗 |
| 2 | ADC_CH1_IMP=[10] | 典型 40kΩ 输入阻抗 |
| 3 | ADC_CH1_IMP=[11] | 保留 |

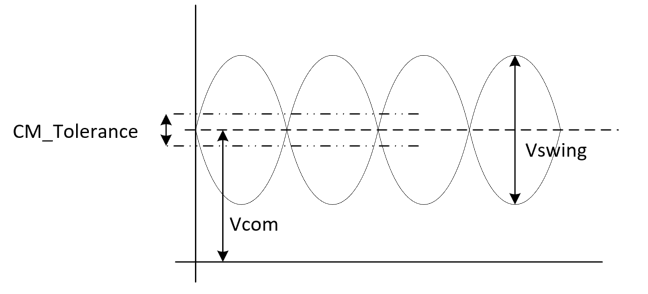

共模容差定义为差分放大器共模信号的变化，如图 1-1中所示。
图 1-1 共模容差在交流耦合模式下，该器件系列支持三种共模容差：差分 100mVpp、1Vpp 和轨到轨（电源至地）；在直流耦合模式下，它支持差分 1Vpp 和轨到轨（电源至地）。需要根据最大预期共模变化来选择该共模容差。由于较宽的共模容差的确会降低其他性能参数，因此建议选择可能的更低容差模式。
| 共模容差设置 | B0_P0_R80 (ADC_CH1_CFG0) [3:2] | 输入通道共模容差 |
|---|---|---|
| 0 | ADC_CH1_CM_TOL=[00] | 具有共模变化容差的交流耦合输入，单端配置支持 50mVpp，差分配置支持 100mVpp |
| 1 | ADC_CH1_CM_TOL=[01] | 具有共模变化容差的交流耦合/直流耦合输入，单端配置支持 500mVpp，差分配置支持 1Vpp（预计 SNR 下降 1-2dB） |
| 2 | ADC_CH1_CM_TOL=[10] | 具有共模变化容差的交流耦合/直流耦合输入，支持轨到轨（电源至地）（预计 SNR 下降约 35dB，仅在这种情况下支持高 CMRR） |
| 3 | ADC_CH1_CM_TOL=[11] | 保留 |
请注意，务必牢记器件在所有模式下的满标量程 (Vswing)。这对于较大的共模信号尤其重要，因为它们会限制有效的输入范围。例如，在模式 1 直流耦合中，器件内部共模电压 1.375V 的 500mVp 共模电压变体会将 Vswing 限制为 3.75Vpp 单端或 7.5Vpp (2.65Vrms) 差分。在模式 2 下，它可以支持 0V 至电源电压的共模范围，但在这两个极值处，都没有剩余空间可将差分信号应用于输入引脚。
图 1-2 模式 1 共模示例
图 1-3 模式 2 共模示例
