2.2 单端交流耦合配置

在交流耦合单端输入配置中，使用以下器件寄存器设置，并为 IN1P 提供相应的输入波形以实现满量程摆幅。

单端交流耦合寄存器设置图 2-5 单端交流耦合寄存器设置
-1dBrG (0dBrG = 1Vrms) 时的单端交流耦合输入摆幅图 2-6 -1dBrG (0dBrG = 1Vrms) 时的单端交流耦合输入摆幅

此处提供了一个频率图，描绘了 -60dBrG 输入时的动态范围和输入交流信号短接至地时的 SNR。

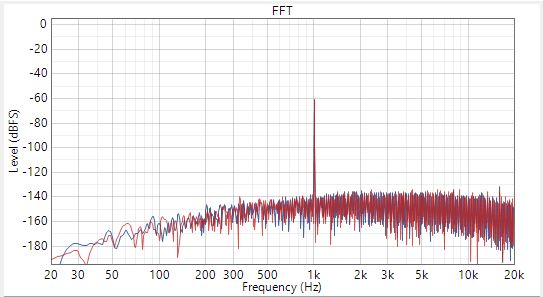

-60dBrG 输入时的单端交流耦合动态范围图 2-7 -60dBrG 输入时的单端交流耦合动态范围
输入交流信号短接至地时的 SNR图 2-8 输入交流信号短接至地时的 SNR
