8 测试 UART 通信 AM62L-EVM 和 AM62L-EVSE-DEV-EVM

测试 AM62L 和 AM62L-EVSE-DEV-EVM 电路板组合的 UART 通信的最佳测试方法，是将两个 AM62L EVM 与相应的 AM62L-EVSE-DEV-EVM 电路板连接在一起。这种测试设置方法是是演示与 UART 链路对端通信的最简便方式。本节是为了帮助理解此类设置。这是推荐设置部分提供的示意图，作为快速参考，展示了双板配置。

图 8-1 双板设置

对于 RS485 测试：

使用 2 块 AM62L + AM62L-EVSE-DEV-EVM 电路板（我们将称之为电路板 A 和电路板 B）。按照下表连接 2 个电路板。

请参阅下表了解更多详情。

图 8-2 RS485 测试

对于 RS232 测试：

使用 2 块 AM62L + AM62L-EVSE-DEV-EVM 电路板（我们将称之为电路板 A 和电路板 B）。按照下表连接 2 个电路板。

请参阅下表了解更多详情。

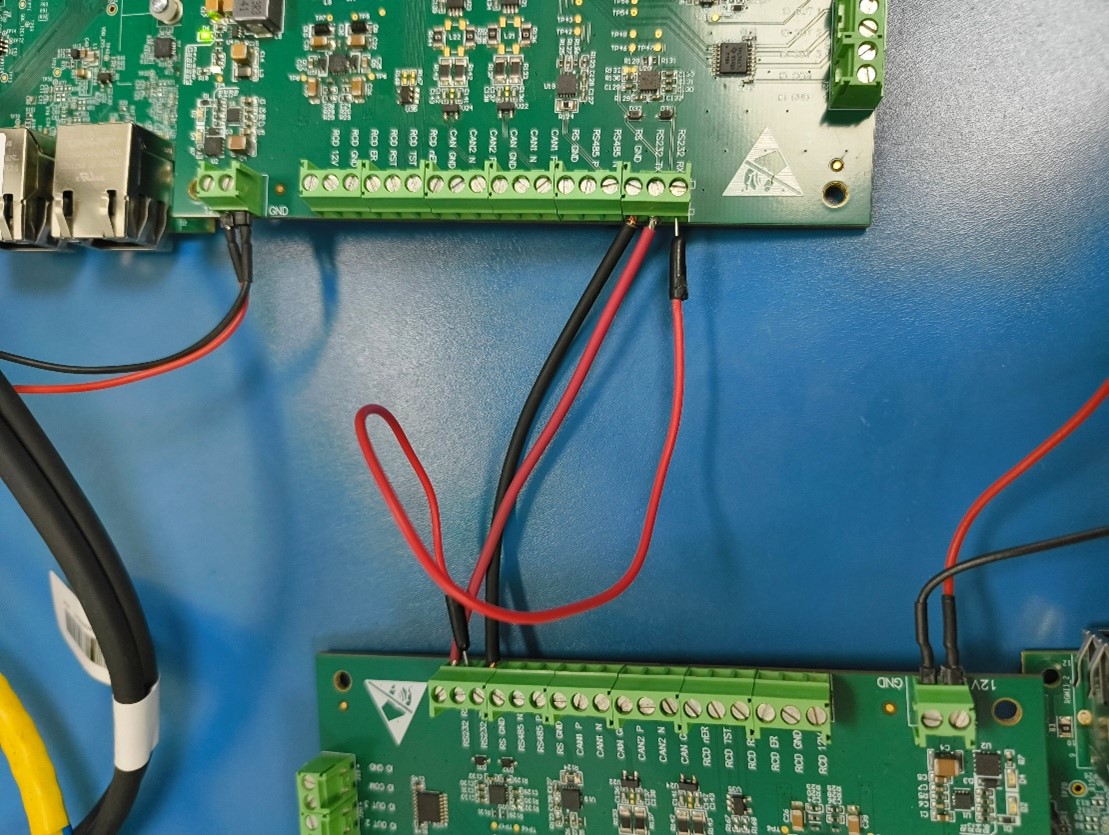

图 8-3 RS232 测试

如前文所述，有一个器件树源叠加层 (dtso) 文件描述了 AM62L-EVSE-DEV-EVM 电路板上的接口均以器件树二进制 (dtbo) 形式提供。AM62L-EVSE-DEV-EVM 电路板的 dtbo 具有必要的 UART 接口配置。代码假定 dtbo 已添加到 U-Boot 中的 uEnv.txt 文件中。

测试：

对于 RS485，Linux 上的 UART 端口为 ttyS4

对于 RS232，Linux 上的 UART 端口为 ttyS3

根据测试，将下面给出的命令中的 <name-of-the-port> 替换为相应的 UART 端口。

使用 stty 命令来配置每个电路板上的 UART 接口

stty -F /dev/<name-of-th-port> 9600 cs8 -cstopb -parenb raw -echo

使用以下命令进行测试

在电路板 A 上：

head -c 34 < /dev/<name-of-th-port>; echo -n "0123456789ABCDEFGHIJKMNOPQRSTUVWXZ" > /dev/<name-of-th-port>

在电路板 B 上：

echo -n "0123456789ABCDEFGHIJKMNOPQRSTUVWXZ" > /dev/<name-of-th-port>; head -c 34 < /dev/<name-of-th-port>

您应该会看到两个电路板上都在发送和读取数据。请参见下图：

电路板 A：

电路板 B：

如果发送和接收的数据不相同，则意味着测试失败。
