4.1 设置 ADC3543EVM
- 确认已根据“软件设置”部分设置软件。
- 确认已根据“硬件设置”部分设置硬件。
- 要提供 CLK 信号，请执行以下操作：
- 使用 SMA 电缆和嵌入式 65MHz 带通滤波器，将信号发生器连接到 ADC3543EVM 上的 CLKp SMA 连接器 (J5)。
- 将信号发生器的输出信号频率设置为 65MHz，并将信号振幅设置为 +10dBm。
- 默认情况下，该 EVM 配置为采用单端输入，因此模拟输入必须施加于适用于通道 A 的连接器 CHAp (J7)。要提供模拟输入，请执行以下操作：
- 使用 SMA 电缆和嵌入式 5MHz 带通滤波器，将信号发生器连接到模拟输入通道 A。
- 将信号发生器的输出信号频率设置为 5.135MHz（质数）和 0dBm。
- 要提供 DCLK 信号，请执行以下操作：
- 使用 SMA 电缆，将信号发生器连接到 DCLKIN SMA 连接器 (J6)。
- 将信号发生器的输出频率设置为 227.5MHz（14 位，2 线，DDC 旁路），并将信号振幅设置为 +2dBm。

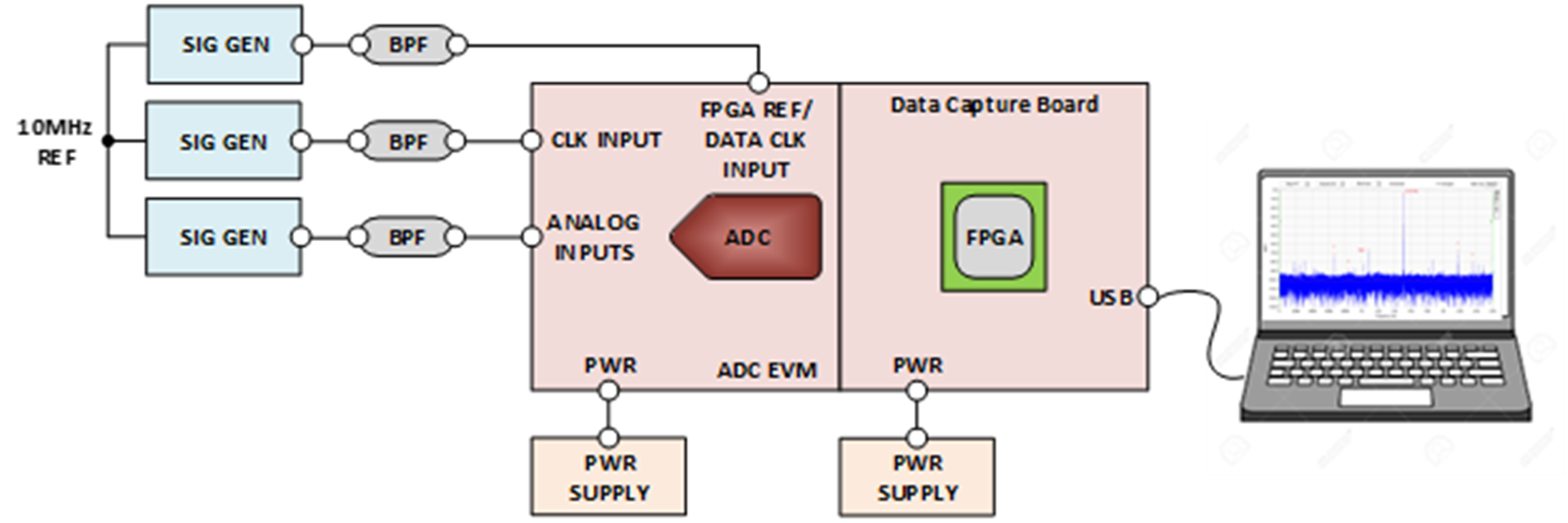

- 确认已使用信号发生器背面的 10MHz REF，对用于时钟、模拟输入和 DCLK 的所有信号发生器进行基准锁定。有关这方面的示例，请参阅下图。
图 4-1 基本测试测量设置 - 您的设置现在与以下图示类似：

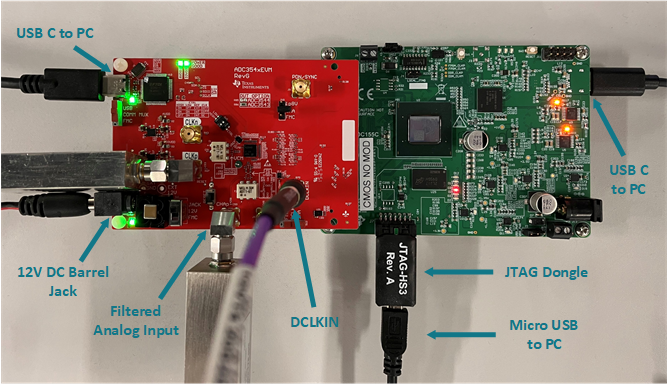

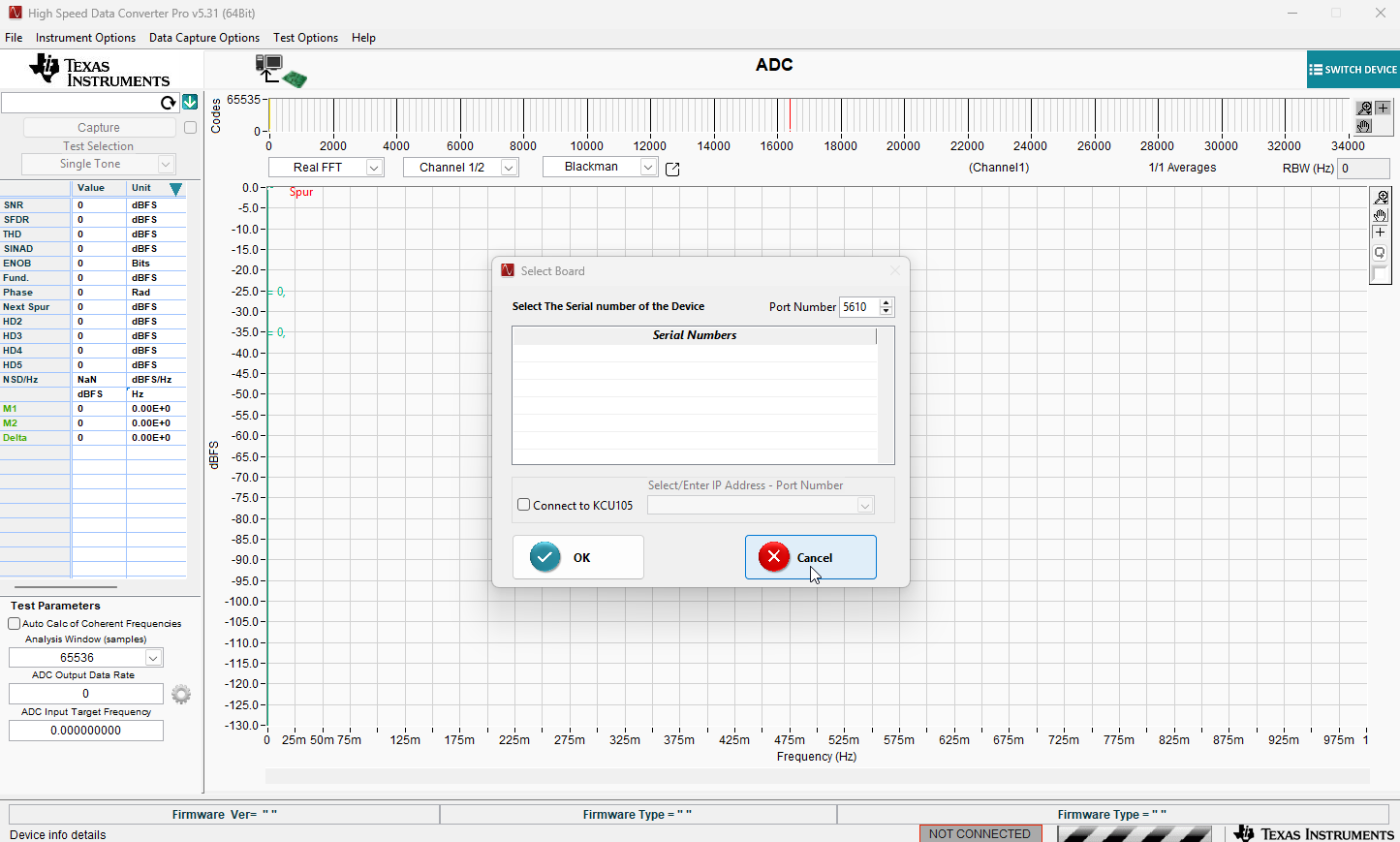

图 4-2 ADC3543EVM 硬件设置 - 打开 HSDC Pro。打开 ADC36xxEVM GUI 之前，务必确认 HSDC Pro 已打开。
- 当系统提示连接到板时，选择“Cancel”。该 GUI 会处理所有其他 HSDC Pro 采集和配置相关操作。

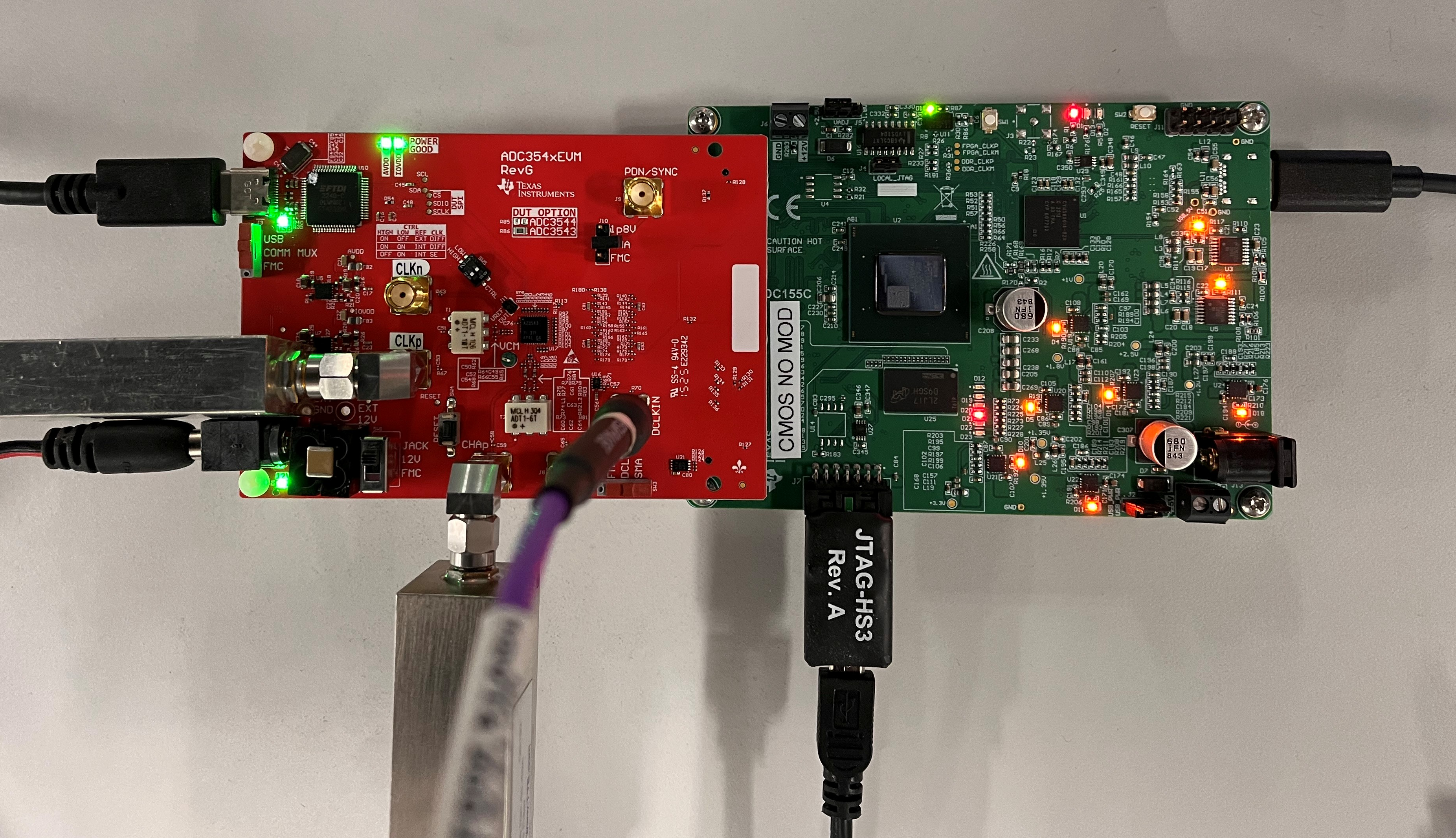

图 4-3 HSDC Pro - 打开 ADC36xxEVM GUI。等待几秒钟，以便 GUI 连接到 TSWDC155EVM FPGA 采集板。TSWDC155EVM 已上电，多个 LED 亮起，如下所示

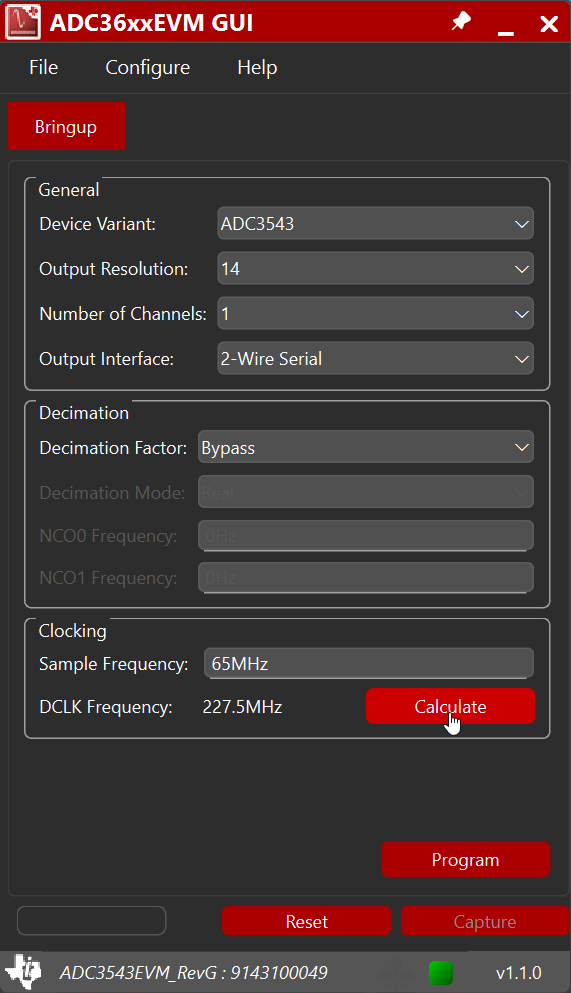

图 4-4 TSWDC155EVM 已上电 - 打开 GUI 后，请确认 ADC 配置正确，在“Sample frequency”输入框中输入 65MHz，然后点击“Calculate”按钮计算必要的 DCLK。在该模式下，DCLK 必须为 227.5MHz。确认已在硬件设置中将该信号提供给 DCLK 输入。

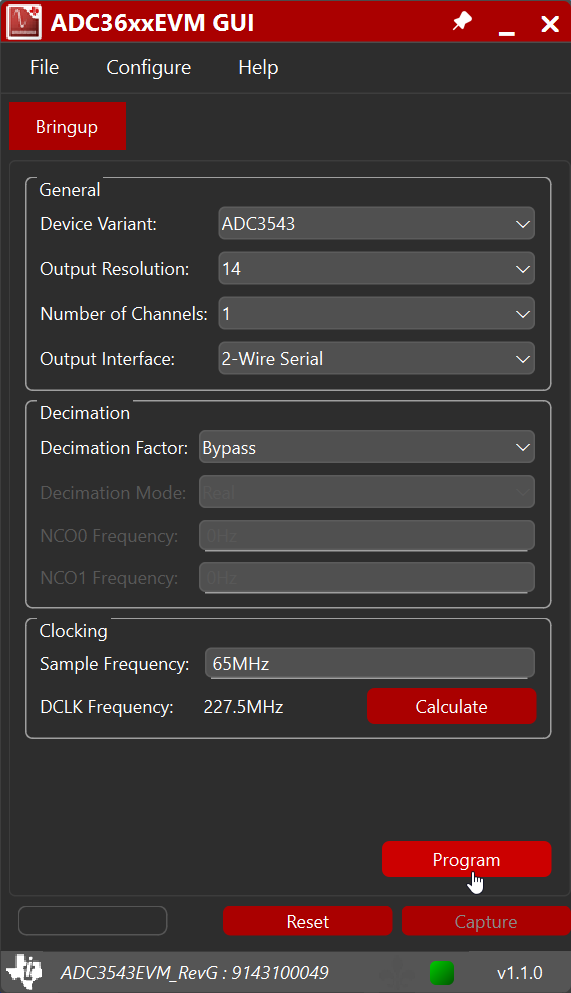

图 4-5 计算 ADC3543 的 DCLK 频率 - 选择“Program”按钮。等待几秒钟时间，对 ADC 进行编程，对 FPGA 进行编程，并配置 FPGA 固件。
图 4-6 对 ADC3543EVM 进行编程 - 编程完成后，选择“Capture”按钮采集 FFT 数据。

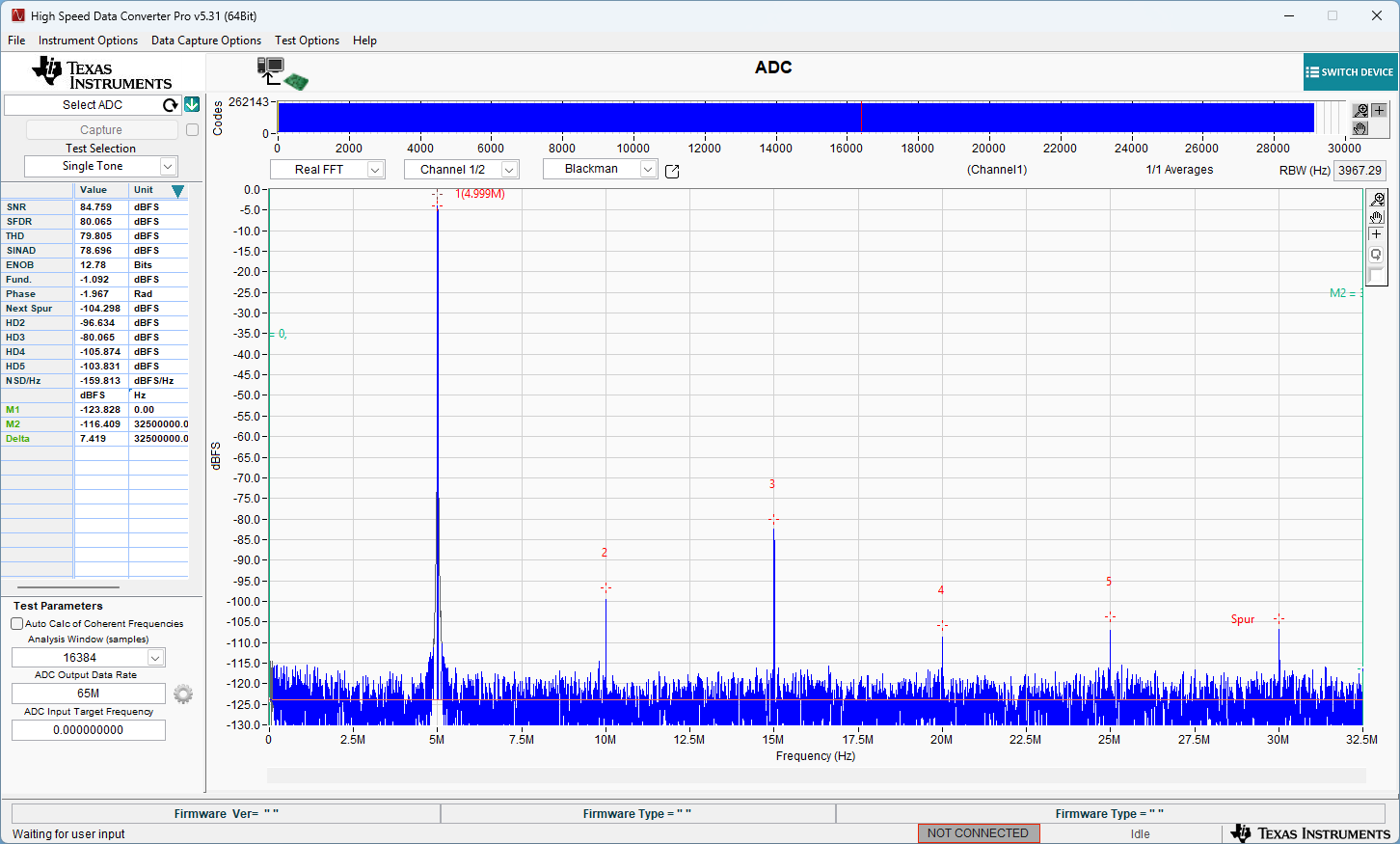

图 4-7 采集 FFT - 几秒钟后，采集的数据将显示在 HSDC Pro 窗口中，您可以在其中查看器件的性能。有关 HSDC Pro 的更多功能和特性，请参阅 HSDC Pro 用户指南。
图 4-8 HSDC Pro 中的 ADC3543EVM FFT 数据采集 - 如果运行采集功能时出现错误，请重新启动 GUI 并再次按照步骤 5-8 进行操作。
