3.2 PCB 布局

图 3-4 至 图 3-7 显示了此 EVM 的 PCB 板层。

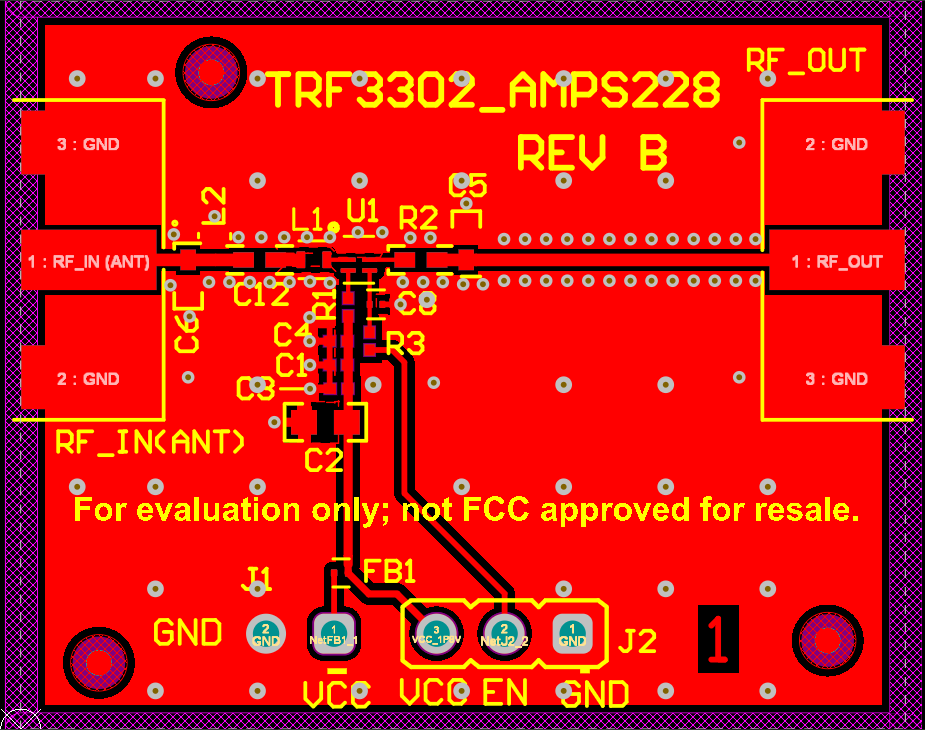

TRF3302EVM 顶层图 3-4 顶层
TRF3302EVM 第 2 层图 3-5 第 2 层
TRF3302EVM 第 3 层图 3-6 第 3 层
TRF3302EVM 底层图 3-7 底层
