9 EVM 设置
DLP4710 光控制 EVM 包含 DLP4710 (.47 1080p) DMD、DLPC3479 显示控制器、DLPA3005 PMIC/LED 驱动器以及其他支持元件，如 Cypress 控制器、MSP430 MCU 和 ITE HDMI 接收器。电路板上包含除 DLP4710 之外的所有上述元件（位于光学模块中）。图 9-1 中显示了上述元件的位置。
图 9-1 DLP4710 光控制板DLP4710 光控制板具有一个用于连接 0.47 英寸 1080p DMD 的 DMD 柔性电缆的连接器，以及三个用于红色、绿色和蓝色 LED 的 LED 连接器。

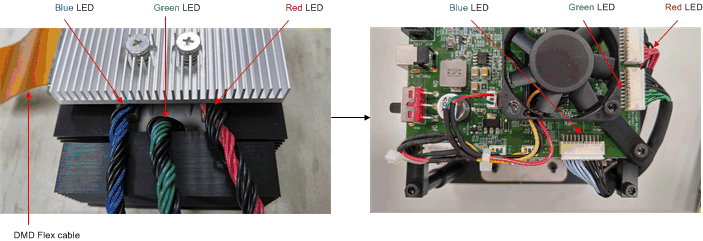

在该电路板和光学引擎上，对每个 LED 的连接器都进行了命名。请参阅图 9-2 以查看正确的设置。
警告：
确保 LED 电缆和 DMD 柔性电缆与 DLP4710 光控制 EVM 电路板之间连接良好。
图 9-2 LED 连接图 9-3 展示了所有器件的最终设置。
图 9-3 DLP4710 光控制 EVM警告：
在连接电源之前，请确保遵循本文档中列出的所有初始化步骤。确认 DMD 柔性电缆是否正确连接到 DLP4710 光控制板。
