8 快速入门

配置 AC-MB 以实现 USB 音频 (TDM)，并配置 TAA3020EVB 以实现板载麦克风输入。

GUI 带有预设文件，有助于轻松完成初始设置。选择 GUI 顶部的 Load preset（加载预设）选项，并加载 On Board Microphone（板载麦克风）设置，如 图 8-1 和图 8-2所示。确保按照表 4-1 中所述的设置连接跳线。

TAA3020 加载预设图 8-1 加载预设

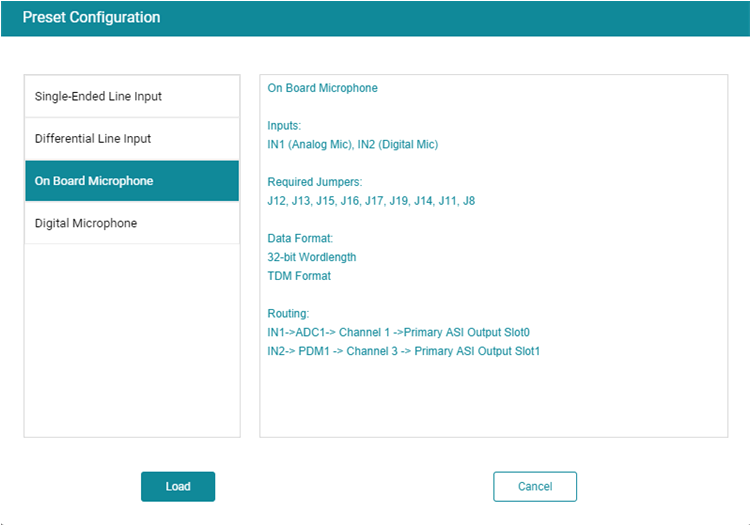

TAA3020 板载麦克风预设图 8-2 板载麦克风预设

如图 8-3 所示，确保选择 AVDD 作为 MIC 偏置电压并通电。

TAA3020 MIC 偏置配置图 8-3 MIC 偏置配置

TAA3020 的默认状态为待机模式，除通道数字音量外，所有器件配置都必须在待机模式下完成。TAA3020 在待机模式下不提供数字音频输出。图 8-4 展示了如何从待机模式更改为运行模式。

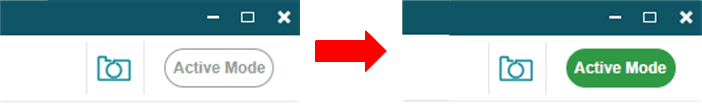

TAA3020 待机模式到运行模式图 8-4 待机模式到运行模式

启用运行模式后，任何在运行模式下不可配置的控件都将灰显。当器件退出运行模式时，可以再次更改这些控件。图 8-5 展示了会被禁用的控件。

TAA3020 运行模式下禁用的控件图 8-5 运行模式下禁用的控件

现在可以使用所选音频程序在 PC 上捕获音频。
