3.3 使用 GUI

  1. 在打开 GUI 之前，务必确保 HSDC 专业版打开。打开 HSDC 专业版并在提示连接到电路板时点击 Cancel。该 GUI 会处理所有其他 HSDC 专业版采集和配置。
    ADC3669EVM 从开始打开 HSDC Pro图 3-2 从开始打开 HSDC Pro

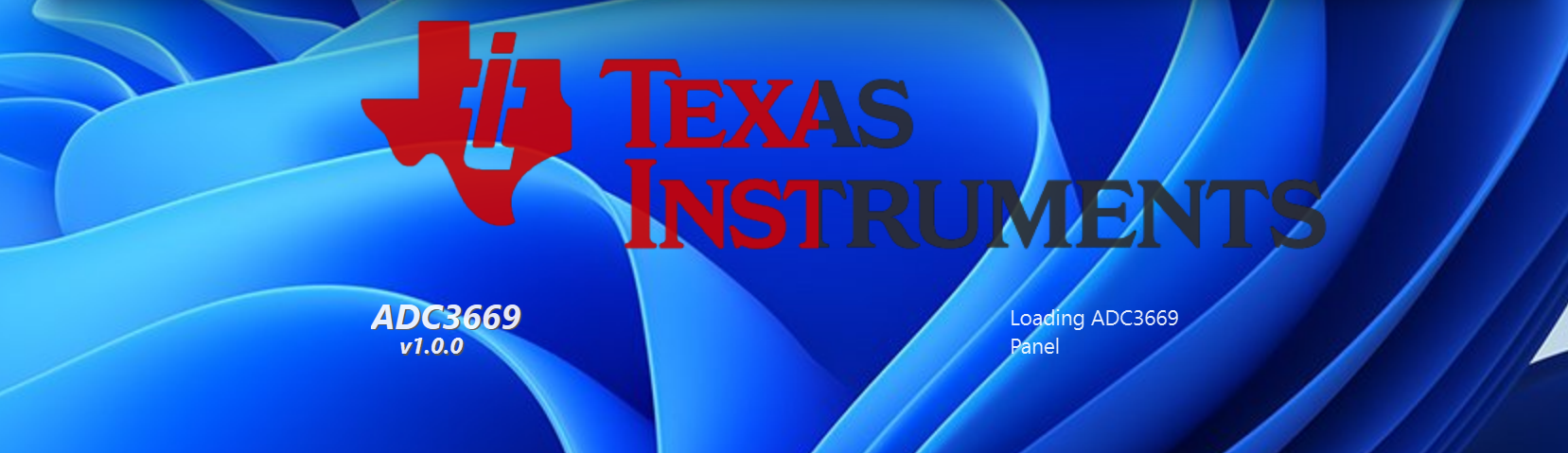

  2. 打开 ADC3669 GUI 并等待 GUI 对 FPGA 固件进行编程。此过程最长需要 20 秒。
    ADC3669EVM 服务器编程 FPGA图 3-3 服务器编程 FPGA
  3. GUI 成功打开后，TSWDC155EVM 上的一些额外 LED 会亮起。
    ADC3669EVM GUI 打开后的 TSWDC155EVM图 3-4 GUI 打开后的 TSWDC155EVM
  4. 在 GUI 中，点击 Program 按钮将 ADC 编程为默认 DDC 旁路模式并执行 FPGA IO 校准。
    ADC3669EVM 使用 ADC3669 GUI 对 ADC 进行编程图 3-5 使用 ADC3669 GUI 对 ADC 进行编程

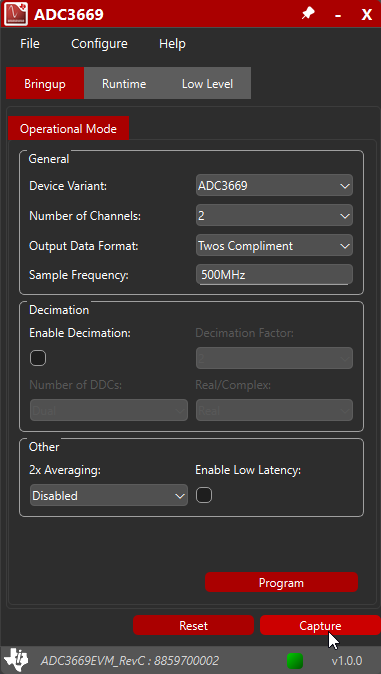

  5. 对 ADC 进行编程时，Capture 按钮会启用。点击 Capture 按钮以在 HSDC 专业版中采集数据。数据采集可能需要几秒钟时间。
    ADC3669EVM 使用 ADC3669 GUI 采集 ADC 数据图 3-6 使用 ADC3669 GUI 采集 ADC 数据
  6. 采集数据后，HSDC Pro 中会显示 FFT 采集结果，用户可以在其中查看器件的性能。有关 HSDC 专业版的更多功能和特性，请参阅高速数据转换器专业版 GUI 用户指南。
    ADC3669EVM 在 HSDC Pro 中成功采集数据图 3-7 在 HSDC Pro 中成功采集数据
