设备设置

BQ25820EVM

根据以下指南来设置设备:

  1. 将电源 1 设置为 40V 直流、8A 电流限制,然后关闭电源。
  2. 将电源 1 的输出与一个电流表串联在一起,然后连接到 J1(VIN 和 PGND)。
  3. 在 J1 (VIN) 和 J1 (PGND) 之间连接一个电压表。
  4. 将负载 1 与一个电流表串联在一起,然后连接到 J3(VBAT 和 PGND)。
  5. 在 J5(VBAT 和 PGND)上连接一个电压表。
  6. 将 KEPCO 负载输出设置为 23V。将 KEPCO 限制为 6A。使用负载 2 从 VOUT 输出为 EVM 供电。
  7. 确保按照“IO 和跳线说明”中所述安装跳线。
  8. 如果使用 Battery Management Studio,请按照以下步骤操作:
    1. 将 J5 连接到 EV2400。将 J5 连接到 EV2400 上的 I2C 端口 2
    2. 开启计算机和负载 2。打开 bqStudio 软件。

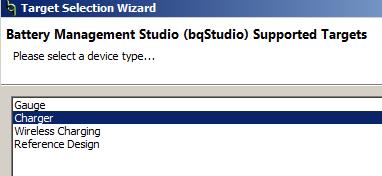

    3. 选择 Charger 并点击 Next 按钮。
      BQ25820EVM
    4. Select a Target 页面中选择 Charger_1_00_BQ25820.bqz
    5. 选择目标器件后,点击 Field View,然后点击 Read Register 按钮。

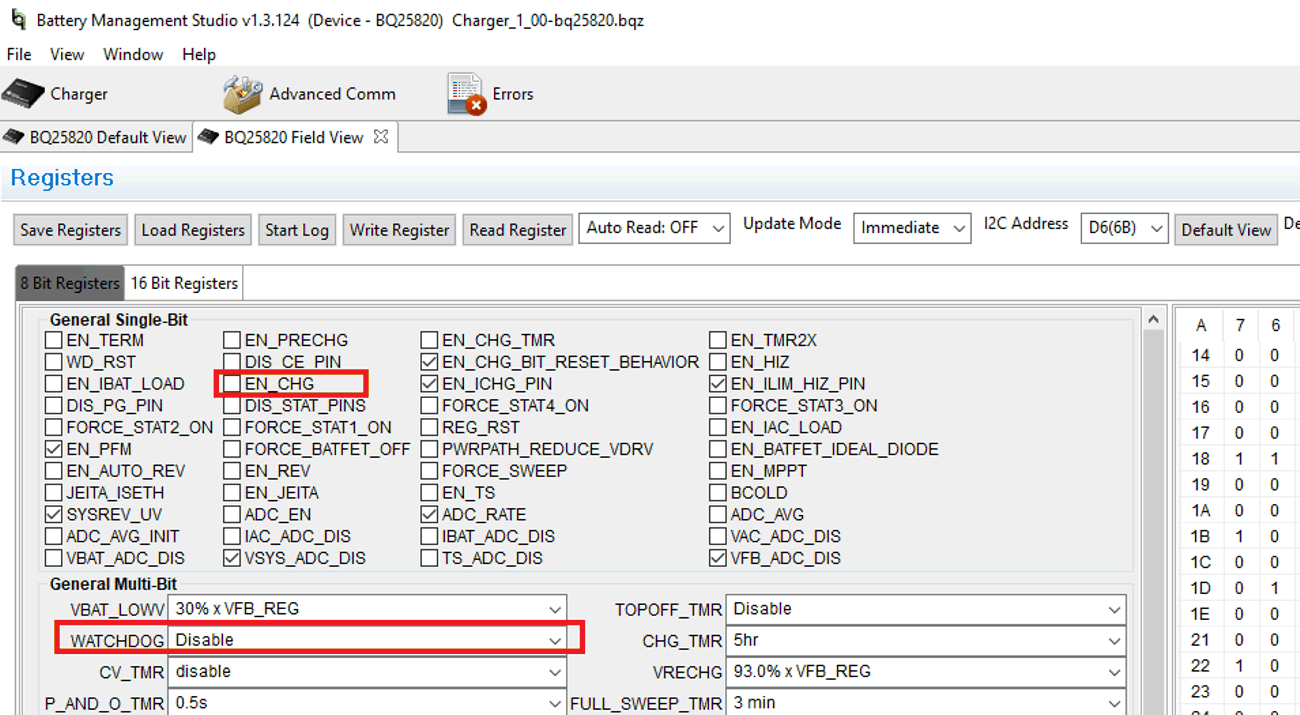

    6. 将 WATCHDOG 和 EN_CHG 设置为禁用。
      BQ25820EVM

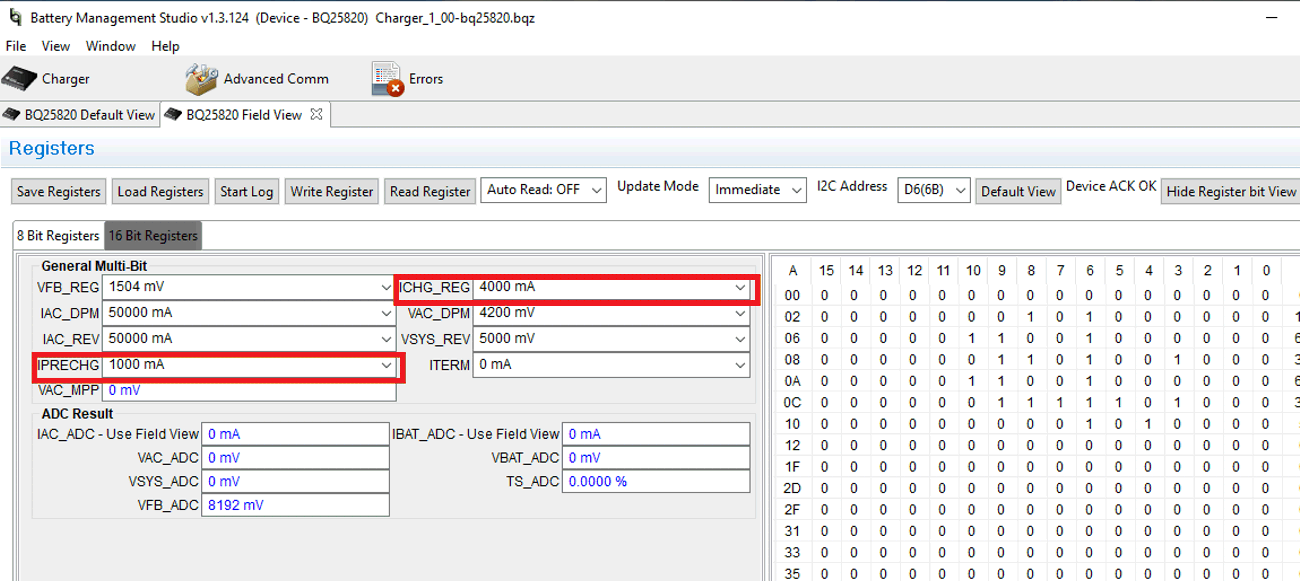

    7. 16 Bit Registers 中,将 ICHG_REG 设置为 4000mA,将 IPRECHG 设置为 1000mA。
      BQ25820EVM
  9. 如果使用 TI Charger GUI,请按照以下步骤操作:
    1. 将 J4 连接到 USB2ANY。开启计算机和负载 2。

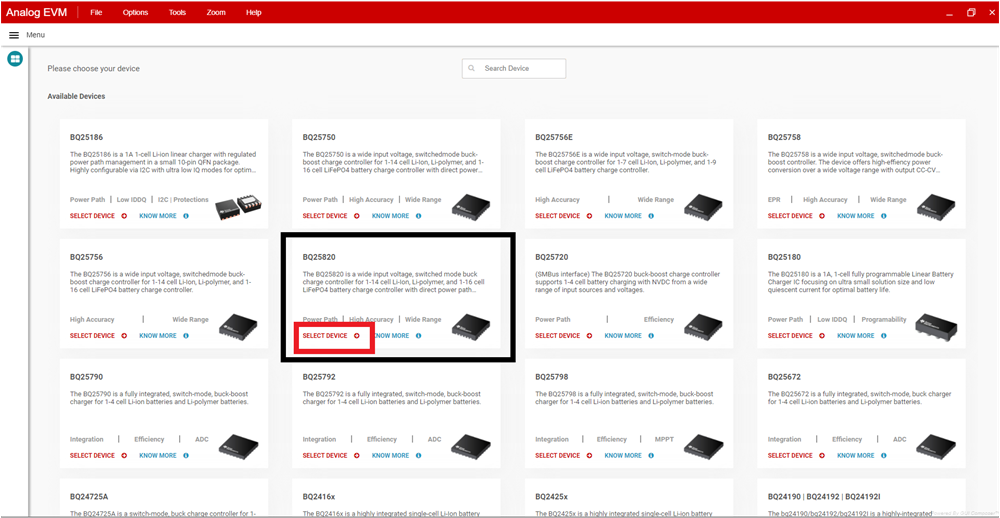

    2. 导航至 TI Charger GUI 网站并选择要使用的充电器:
      BQ25820EVM

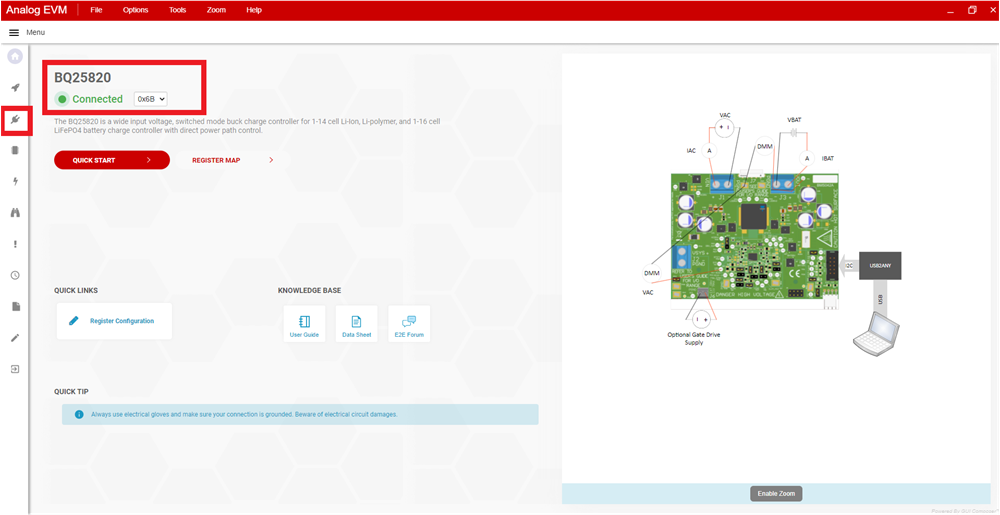

    3. 在屏幕左上角,用户将看到 Hardware Connected 图标。用户看到硬件已连接后,选择左侧面板上的插头图标。
      BQ25820EVM

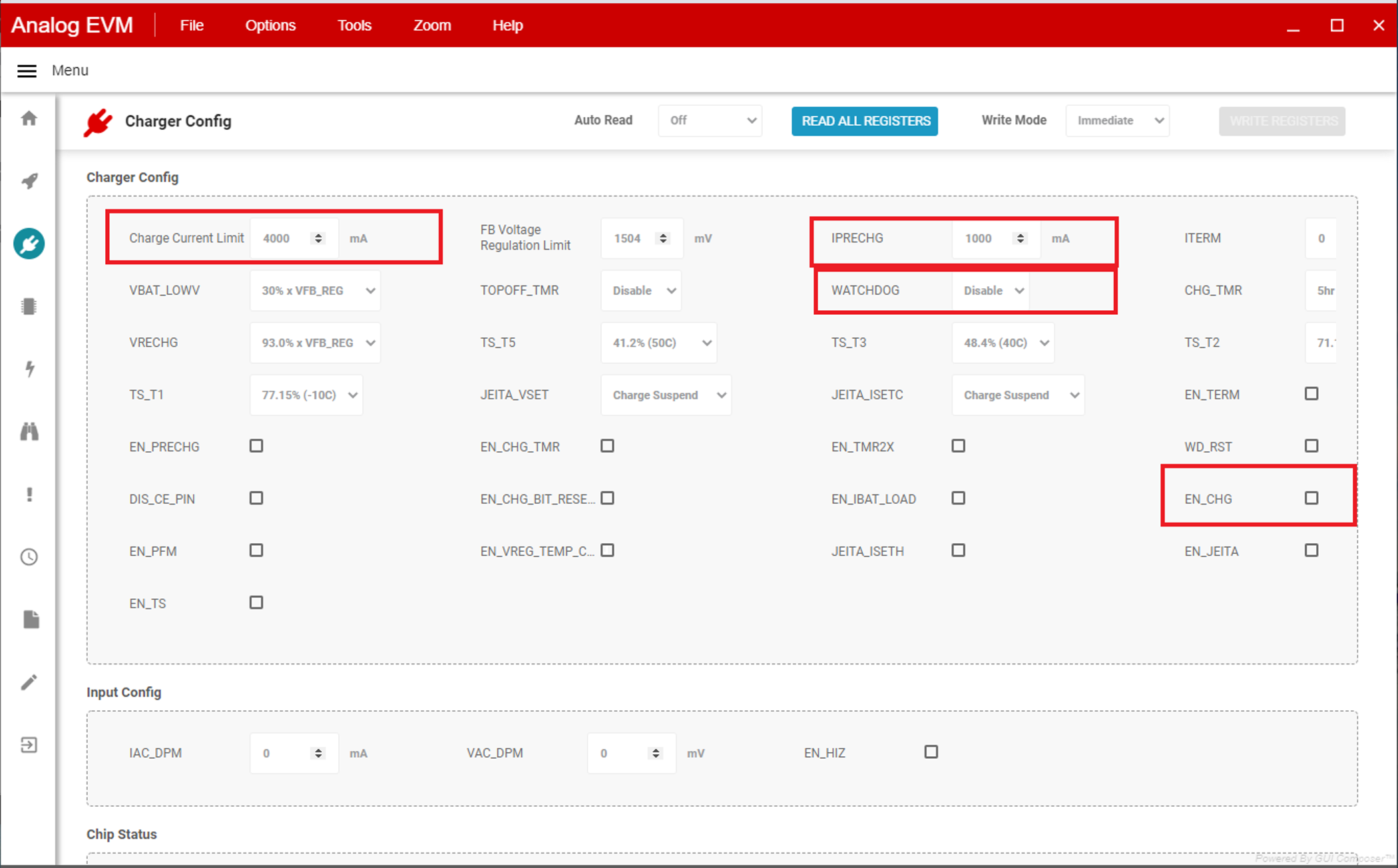

    4. 这是充电器配置窗口。点击顶部的“Read All Registers”按钮,然后将 WATCHDOG 和 EN_CHG 设置为禁用。将 ICHG_REG 和 IPRECHG 分别设置为 4000mA 和 1000mA。
      BQ25820EVM

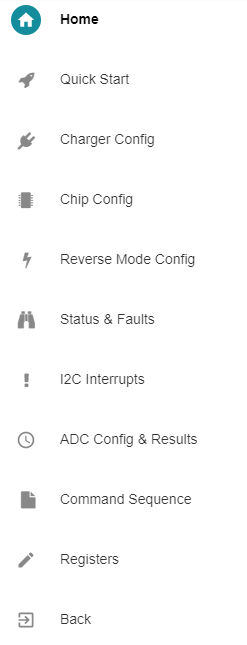

    5. 以下简要说明了左侧面板上的其他图标的含义。从这些图标中进行选择,配置电池充电器的其他操作。
      BQ25820EVM
  10. 开启电源 1,测量

    V(J1(VAC)) = 40V ± 0.5V

    I(J1(IAC)) = 2.4A ± 0.5A

    V(J3(VBAT)) = 23V ± 0.5V

    I(J3(IBAT)) = 3.9A ± 0.5A

按照以下指南测试 BQ25820 EVM 电源路径:

  1. 断开电源与 J1(VIN 和 PGND)的连接,并断开负载 1 与 J3(VOUT 和 PGND)的连接。
  2. 将电源 1 的输出连接至 J3(VOUT 和 PGND)。
  3. 将电源 1 设置为 20V 直流、8A 电流限制,然后关闭电源。
  4. 在 J2 (VSYS) 和 J2 (PGND) 之间连接一个电压表。
  5. 打开电源 1,测量 V(J2(VSYS)) = 20V ± 0.5V。
