请按照以下步骤下载和配置 DLPC44xx GUI：

1. 下载并安装关联的固件软件包。Projector Control (.projector) 和 Firmware binary (.img) 文件位于安装目录中。同样的过程适用于相应固件安装目录下的其他受支持 DMD。
2. 设置通信首选项：
   1. DLPC44xx GUI 支持 USB 和 I2C 通信。要更改这些设置，请进入“Edit”->“Preferences”->“Communication”。
      图 2-3 DeVaSys 通信配置
   2. 对于 USB，请选择 USB 接口。
      注： USB 是将固件闪存映像下载到投影仪的首选方法，因为 USB 比 I2C 快得多。
      图 2-4 USB 通信配置
   3. 可能会出现一条错误消息，指出无法打开 USB 驱动程序。这是正常现象，因为 TI 尚未在电路板上启用通信功能。点击该错误消息中的 OK。

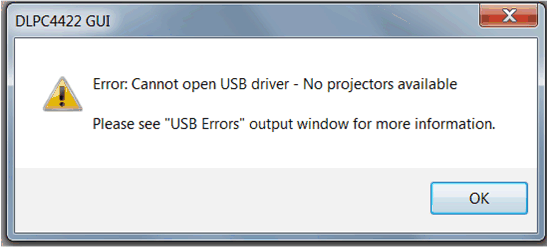

      图 2-5 错误消息

3. 投影仪控制配置：

   1. 运行 DLPC44xx GUI 工具并选择 Projector Control 子工具。
      图 2-6 投影仪控制菜单
   2. 选择 Open Projector File，然后选择 Add。导航到步骤 1 中安装的 .projector 文件位置。
      图 2-7 添加 DLPC4430 投影仪控制文件
   3. 确保选中所需的 Projector Control File，然后选择 OK。
      注： 如果用户希望一次使用一个投影仪控制文件，则在选择 OK 之前取消选择要隐藏的文件。
      图 2-8 所选芯片组的投影仪控制文件
   4. 加载此文件后，用户可以浏览页面来控制 DLPC4430 控制器。
      图 2-9 DLPC4430 投影仪控制菜单
4. 闪存加载程序配置：
   1. 选择闪存加载程序子工具，然后选择 Browse 按钮。导航到步骤 1 中安装的 .img 文件，然后选择 Open。

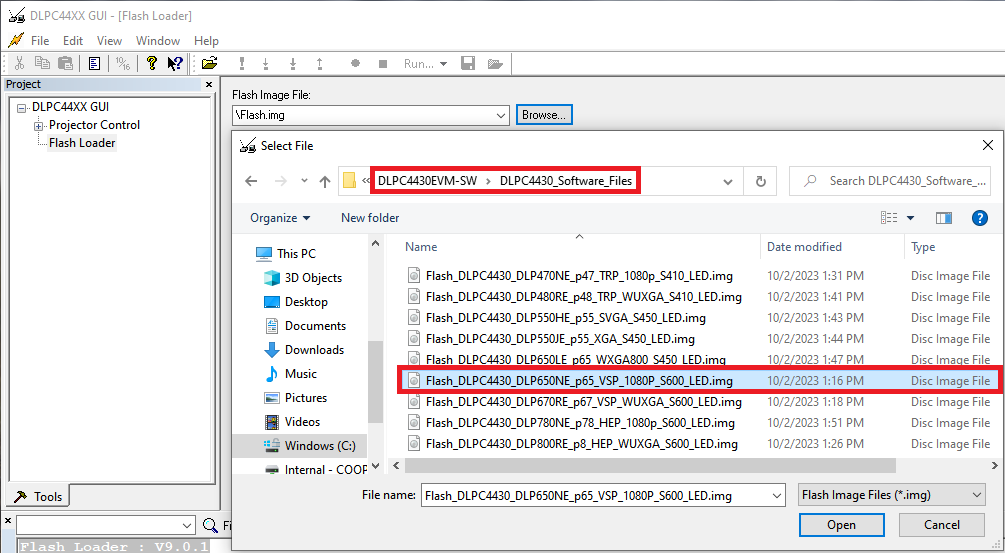

      图 2-10 加载闪存映像
   2. 首次下载时选择 Complete Image Download。闪存预加载了引导加载程序；取消选中 Skip Boot Loader Area。
      注： 仅当需要升级引导加载程序时，才选中 Skip Boot Loader Area。
      图 2-11 将映像下载到 EVM 上
   3. 通过 USB 将 DLPC4420AEVM 连接到 PC。点击 DLPC44xx GUI 中引导加载程序菜单上的 Reset Bus，以确保具有 USB 通信功能。Status 字段显示如下：
      图 2-12 GUI 和 EVM 之间的通信
      注： 如果 USB 通信存在问题，请关闭 DLPC4430EVM 并断开连接，然后重新连接 USB 电缆并打开电路板电源。
   4. 选择 Start Download 开始。加载过程大约需要 2 分钟。
   5. 下载完成后，将 SW1 切换至 OFF，并关闭被测器件 (UUT) 的电源。从 DLPC4430EVM 板上移除 J8 上的跳线。
   6. 移除跳线后，重新启用 DLPC4430EVM 的电源。将 SW1 切换至“开”位置。几秒钟后出现一个红色 LED。红色 LED 关闭，绿色 LED 开始闪烁。LED 闪烁后，DLP 德州仪器 (TI) 标识会在 DMD 上显示几秒钟。DMD 的显示如图 3-13 所示：

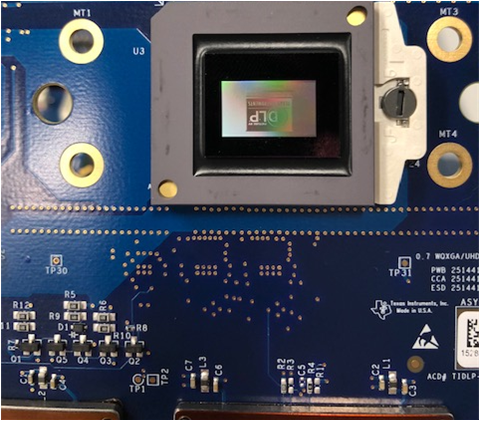

      图 2-13 DMD 上显示的启动图像

在将 USB 电缆连接到 DLPC4430EVM 之前，将开关切换回 OFF 位置。在连接 USB 电缆之前，不必断开电源。将 USB 电缆连接到 DLPC4430EVM（和 PC）后，将 DLPC4430EVM 上的开关切换到“开”位置。
