2.4.1 加电过程

  1. 将 SK EVM 引导开关选择器（SW1、SW2）置于所选的引导模式下。SD 卡引导模式和不引导的示例如下所示。
  2. 连接引导介质（如果适用）。
  3. 将支持 PD 的 USB Type-C 电缆连接到 SKEVM Type-C（J11 或 J13）连接器。
  4. 将 Type-C 电缆的另一端连接到电源：交流电源适配器或 Type C 源设备（例如笔记本计算机）。
  5. 目视检查 LD10 或 LD12 LED 是否亮起。
  6. XDS110JTAG 和 UART 调试控制台输出分别路由到 micro-USB 端口 J16 和 J15。

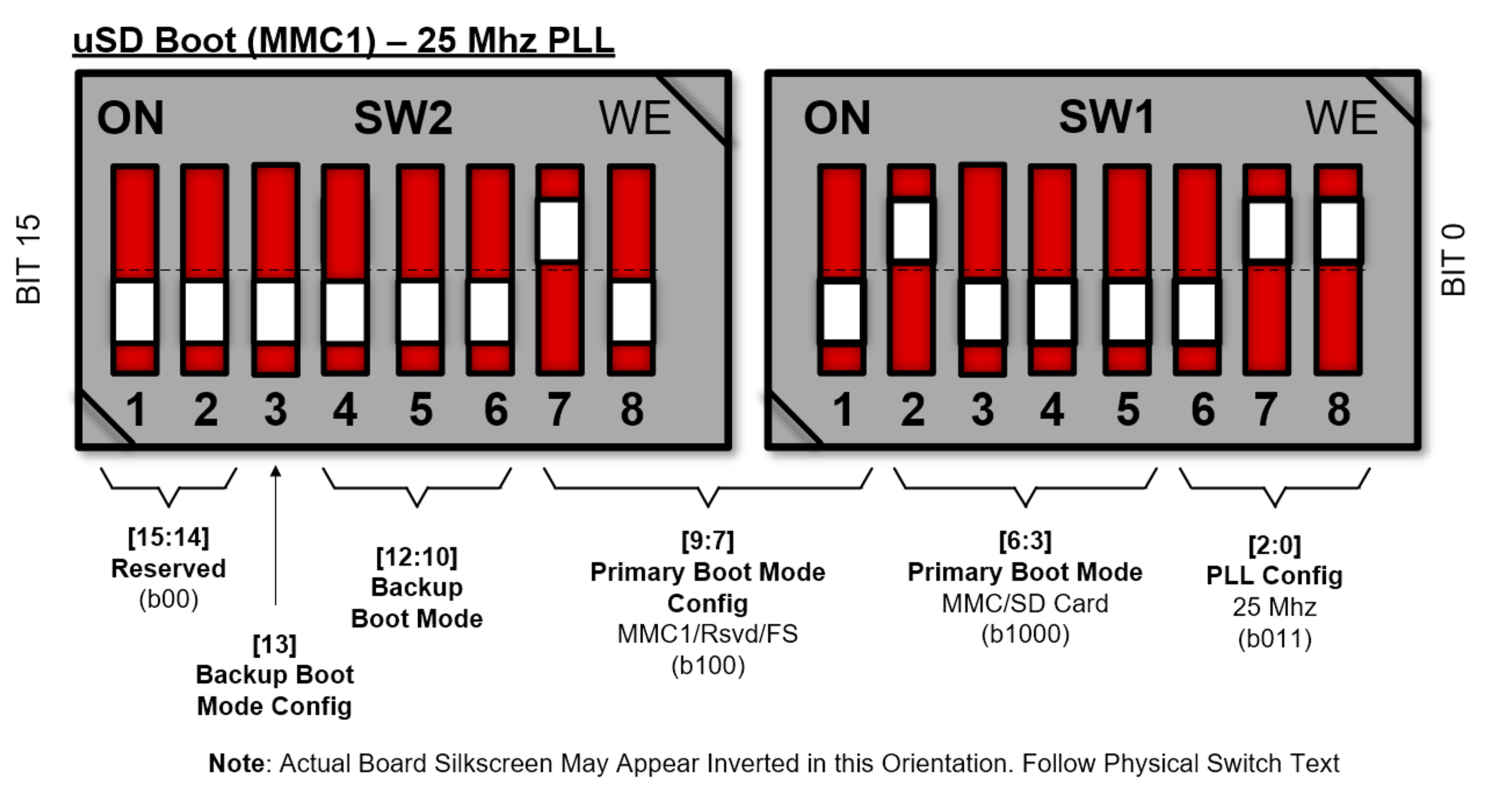

GUID-20231006-SS0I-7B9N-8TVR-TLH7QWJRPMSZ-low.png图 2-3 SD 引导模式开关设置示例
