如果启用了 CRC，则在标准 3 字节 I2C 读取模式下，该 GUI 可用于计算单个数据包的 CRC 并从 TMAG3001 读回 CRC 字节。

1. 在 GUI 寄存器页面中：

   1. 选择 DEVICE_CONFIG_1 寄存器并检查以下各项：

      1. 确保 CRC_EN 寄存器位的下拉菜单选项显示 1h = CRC 启用

      2. 确保 I2C_RD 寄存器位的下拉菜单选项显示 0h = 标准 I2C

   2. 使用位于寄存器映射顶部的 Device 字段来选择要使用 I2C 总线上的哪个 EVM。

2. 转到 Results Data 页面中的 CRC 选项卡（请参阅图 4-17）。

   图 3-17 CRC GUI 页面
3. 器件 CRC 读取 - 标准 3 字节读取
   1. 输入 Starting Register Address 以从所选寄存器以及以下 3 个寄存器和 CRC 字节中执行标准的 3 字节数据读取。对于此示例，寄存器 0x12 被用作 Starting Register Address（参阅下面的图 4-18）。
      注： 如果执行任何数据寄存器的读取，请确保相关磁通道已启用（如果想要读取有效数据）。
      图 3-18 器件 CRC 读取 - 起始寄存器地址

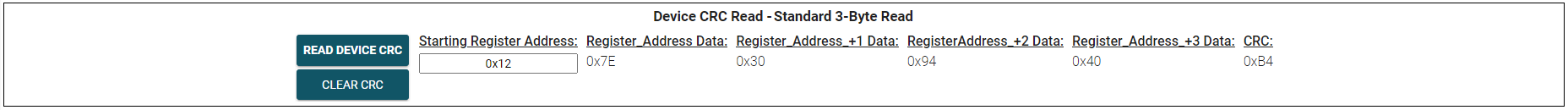

   2. 按下 Read Device CRC 按钮以读取 4 个字节的数据以及 CRC 字节（参阅下面的图 4-19）。
      图 3-19 器件 CRC 读取 - 标准 3 字节读取
4. CRC 计算器 - 标准 3 字节读取
   1. 由于器件所报告的 CRC 字节基于刚刚四个寄存器字节的 CRC 计算结果，为了重现 TMAG3001 发送的 CRC 字节，用户必须在计算器工具中输入 4 个字节的数据。
   2. 对于此示例，器件从图 4-19 读取的数据将用于验证器件读回的 CRC。
      1. 首先，输入 Register_Address 读回的数据，在本例中为 0x7E（参阅下面的图 4-20）。
         图 3-20 CRC 数据计算 1

         1. 输入 Data Input 1 后，将根据数据表中显示的 CRC 计算公式计算该数据包的 CRC Calc 1，计算结果可在 CRC Calculator Tool 左侧的 How to Calculate CRC - Example 下方找到。

      2. 将器件读回的其余数据输入 Data Input 框中（参阅下面的图 4-21）。Final CRC (reported by device) 所示的值应与图 4-19 中所报告的 CRC 字节相同。

         图 3-21 最终 CRC 计算结果
