TPS7A14EVM-058 和 TPS7A14EVM-095 评估模块包含一个可选的高性能负载瞬态电路，用于高效测试 TPS7A14 LDO 的负载瞬态性能。要使用该可选的负载瞬态电路，请根据应用安装相应的元件。修改连接到 TPS7A14 LDO 的输入和输出电容，以匹配预期的工作条件。确定要测试的峰值电流，并修改 R2、R3、R4、R5 和 R6 的并联电阻器组合，如下所示：

可通过 C11、R7、R8 和 R9 调整负载阶跃的压摆率。在本节中，仅调整 R8 和 R9 来设置压摆率。对于 0mA 至 1A 至 0mA 负载阶跃，可使用表 2-1 来选择可实现所需上升或下降时间的 R8 和 R9 阻值。

在修改 EVM（如果需要）之后，将电源连接到香蕉连接器 J17 (VDD) 和 J21 (GND)，直流电源电压限制为 5V，直流电流限制为 1A。如图 2-3 和图 2-6 所示，TPS7A14 瞬态响应非常快，输出电压在初始负载瞬态后不到 1ms 内恢复。因此，使用 1ms 的负载瞬态脉冲持续时间限制可防止脉冲电阻器（R2、R3、R4、R5 和 R6）过热。在 0V 直流至 5V 直流方波脉冲中为 50Ω 输出配置一个函数发生器。如有必要，可以在函数发生器中配置突发模式，以进行重复、低占空比、负载瞬态测试。

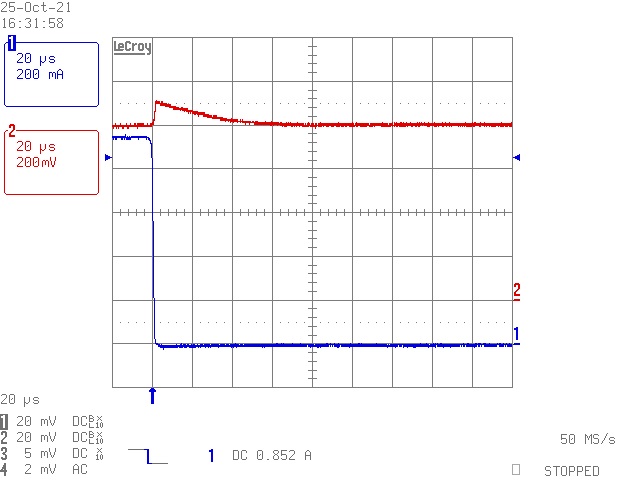

该 EVM 上的 R8 处安装了一个 10.7kΩ 电阻器，该 EVM 的 R9 处安装了一个 10kΩ 电阻器。这些电阻器在从 0mA 至 1A 时提供大约 1A/μs 的压摆率，图 2-3 和图 2-6 提供了 R8 = 10.7kΩ 且 R9 = 10kΩ 的示例测试数据。红色迹线表示输出电压，蓝色迹线表示输出电流。J10 提供 1mA 的直流负载电流，R2、R3、R4、R5 和 R6 提供 949mA 的脉冲负载。生成的测试数据显示 LDO 的 VOUT 上有一个 1mA 至 950mA 的负载阶跃，LDO 输出端只有一个 2.2μF 的电容器。
