3 测试结果
图 3-1 效率与电流之间的关系

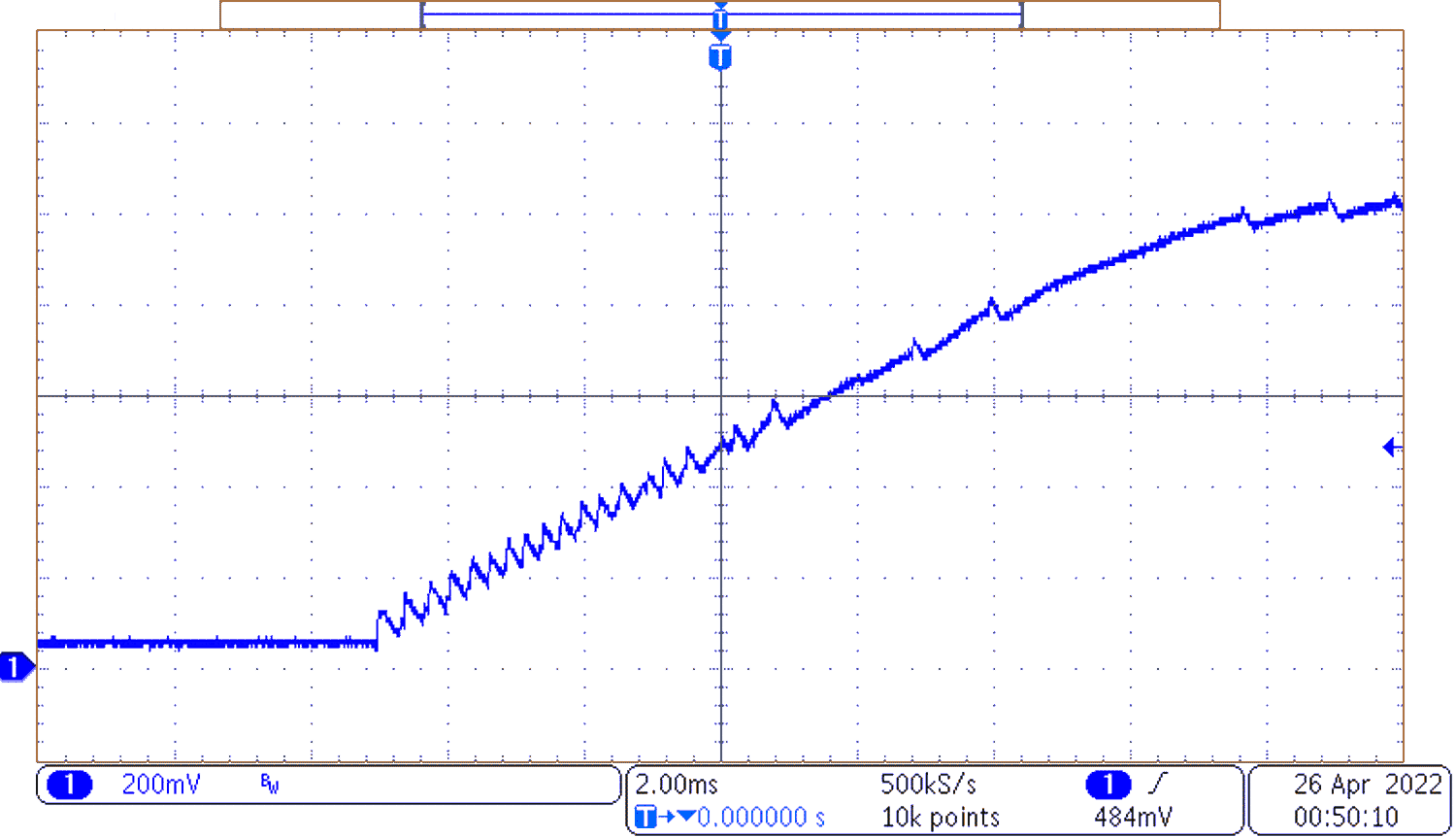

图 3-2 启动空载图 3-2 显示了空载时转换器的启动。由于转换器的最短导通时间，启动的前 4ms 是断断续续的。当转换器的最短导通时间小于启动过程中使用的占空比时，可能会发生波动。
图 3-3 带载启动图 3-3 显示了加载 20A 输出电流时的转换器启动情况。由于转换器的最短导通时间，启动的前 4ms 是断断续续的。当转换器的最短导通时间小于启动过程中使用的占空比时，将会发生波动。
图 3-4 关断图 3-4 显示了加载 20A 输出电流时的转换器关断情况。
图 3-5 输出电压纹波图 3-5 显示了输出电流为 20A 时的输出电压纹波。
图 3-8 输出电流为 20A 时电路板的热像图图 3-8 显示了输出电流为 20A 时电路板的热像图。图片的主要热点是底部 GaN FET。这是输出电流的主要限制因素。建议在底部并联另一个 GaN FET 以获得更大的输出电流。
图 3-9 频率响应
图 3-10 满输出电流时的开关节点电压图 3-10 显示了输出电流为 20A 时转换器开关节点上的最大电压。
