3 测试结果

图 3-1 至图 3-4 展示了 TPSM5601R5HEVM 在以下条件下的性能：24V 输入电压、5V 输出电压和 1A 负载。

GUID-20201109-CA0I-2PHV-GVRG-C6TC0NF4NTD5-low.gif图 3-1 ENABLE 启动波形

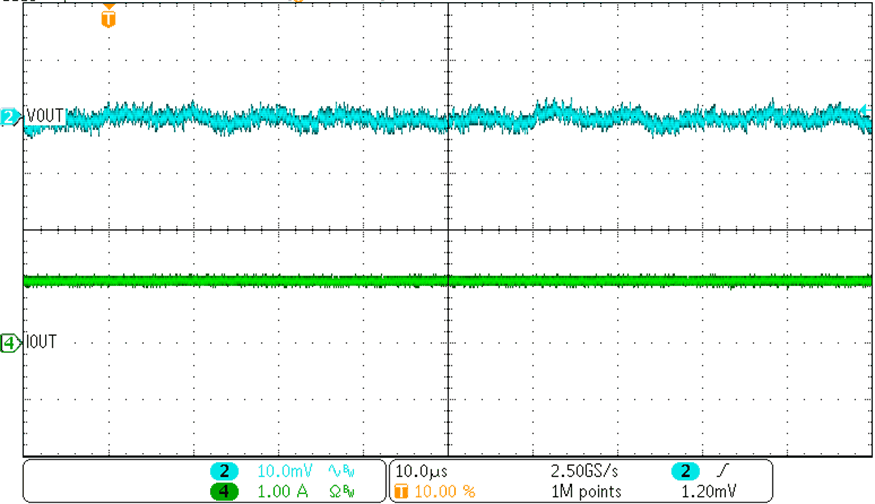

GUID-20201111-CA0I-DZKT-NVBV-V7M7GQGHM6PT-low.gif图 3-3 输出电压纹波

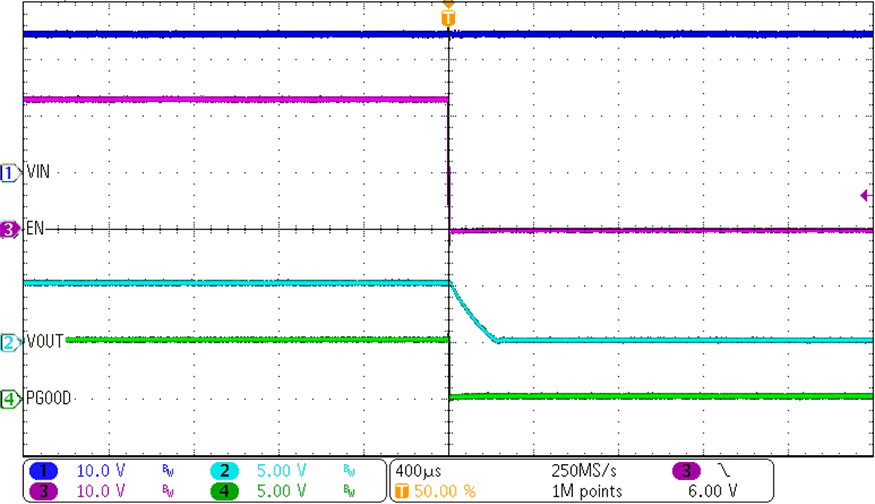

GUID-20201109-CA0I-GGVG-T5MZ-C489HDHJRFN5-low.gif图 3-2 ENABLE 关断波形

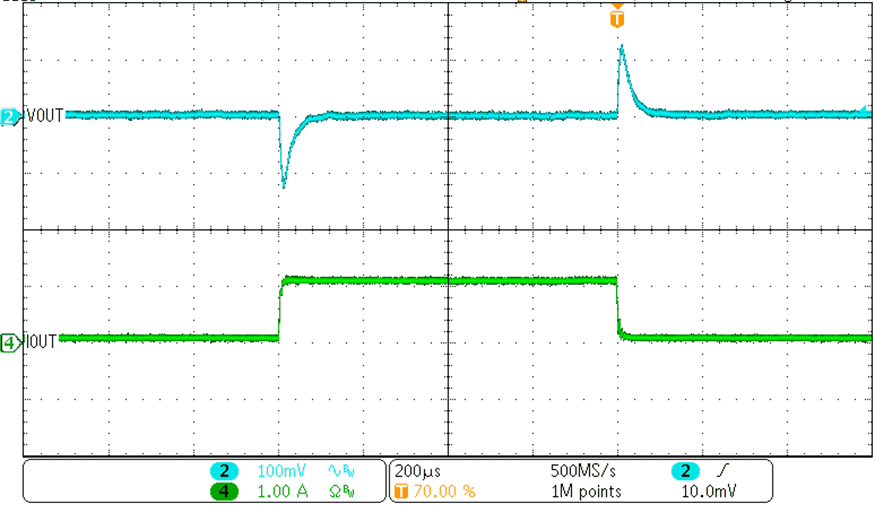

GUID-20201111-CA0I-C8VT-ZDFH-ZQ32GTDHR07W-low.gif图 3-4 瞬态性能
