1 EVM 设置

注： 本 EVM 用户指南适用于 TPSM5601R5H 和 TPSM5601R5HS 这两种器件。这两个 EVM 之间的唯一区别是 U1 IC 和丝印标签。

图 1-1 突出显示了 EVM 的相关用户接口项。VIN 电源 端子块 (J1) 用于连接主机输入电源，VOUT 电源 端子块 (J4) 用于连接负载。这些端子块可以接受高达 16-AWG 导线。

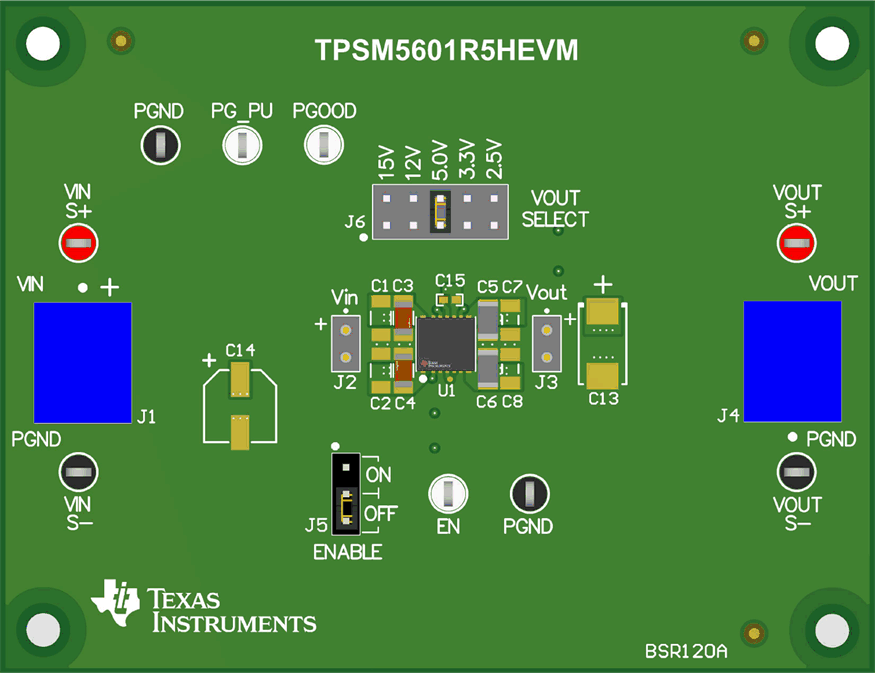

GUID-20201109-CA0I-GL67-LDBC-GWB704VTKBZV-low.gif图 1-1 EVM 用户接口

  • 使用位于电源端子块附近的 VIN S+ 和 VIN S– 测试点以及 VOUT S+ 和 VOUT S– 测试点作为电压监测点，通过连接电压表来分别测量 VIN 和 VOUT。请勿将 S+ 和 S- 监测测试点用作输入电源或输出负载连接点。连接到这些测试点的 PCB 布线不支持高电流。

  • 使用 VIN 范围 (J2) 和 VOUT 范围 (J3) 测试点通过示波器监测 VIN 和 VOUT 波形。这些测试点旨在与配有低电感接地引线（接地弹簧，安装到示波器探针桶）的无帽示波器探针一同使用。每个测试点的两个插座的中心间距为 0.1 英寸。将示波器探头尖端连接到标有“+”的顶部插座，并将示波器接地导线连接到底部插座。

  • EVM 底部附近的控制测试点测试器件的特性。更多有关各控制测试点的信息，请参阅Topic Link Label2一节。

  • VOUT SELECT 跳线 (J6) 用于选择所需的输出电压：2.5V、3.3V、5.0V、12V 或 15V。在向 EVM 供电之前，请确保已在合适的位置放置了跳线，以获得所需输出电压。请务必在更改跳线设置之前移除输入电源。

  • 可以使用使能跳线 (J5) 打开或关闭器件。将跳线置于 ON 位置可启用器件。将跳线置于 OFF 位置可禁用器件。欠压锁定 (UVLO) 可通过接入位于 EVM 底部的电阻器 R1 和 R2 来设置。有关推荐的 UVLO 电阻值，请参阅数据表。电源正常状态 (PGOOD) 测试点可用于监测 EVM 上何时存在有效输出电压。此外，PG_PU 引脚作为连接 PGOOD 信号上拉电压的方便点。
