直流负载诊断部分

直流负载诊断可报告通道是对电源短路、接地短路、对负载短路还是开路。

选择负载阻抗,范围为 0.5 至 5Ω。点击“Start >”,然后点击该框右上角的翻转图标即可查看结果。

如果选择某通道作为线性输出,请点击“LO ENA LD”以启用线性输出负载诊断。

如果直流负载诊断运行超过两次,请使用“Retry”框。

点击“Abort LD”框可中止直流负载诊断。

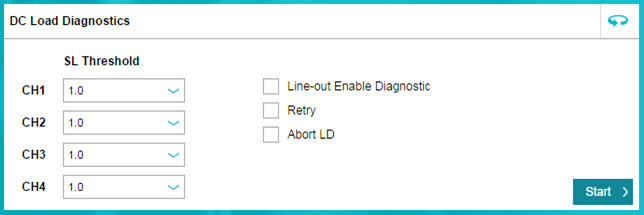

GUID-5A0D460C-FB57-46E7-99EB-CEE0DB1B3709-low.png图 3-15 直流负载诊断部分
