5 测试结果

本章节提供了 TPS629210EEVM 的测试结果。

GUID-D9A58F69-FAC1-42AC-B6D0-B1614A0A7FDB-low.png图 5-1 效率（VIN = 12V，VOUT = 3.3V，FSW = 2.5MHz 和 1MHz）
GUID-16F1267B-A38B-45D5-95FB-FBBA0EBCDF1B-low.png图 5-2 负载调节（VIN = 12V，VOUT = 3.3V，FSW = 2.5MHz 和 1MHz）
GUID-BF8545AB-A5D2-47C9-8FB2-FF369E40B4EB-low.png图 5-3 线路调节（VIN = 5V - 17V，VOUT = 3.3V，IOUT = 0A 和 1A，FSW = 2.5MHz 和 1MHz）
GUID-2209330A-595C-44FC-BAB0-E23DB2D8822A-low.png图 5-4 环路响应，强制 PWM VSET（VIN = 12V，VOUT = 3.3V，IOUT = 1A）
GUID-B1107D3B-43FC-4F5F-B416-1004E702A34F-low.png图 5-5 输出电压纹波，自动 PFM/PWM（VIN = 12V，VOUT = 3.3V，IOUT = 0A）
GUID-C18510E5-E642-4F8F-A8CC-F8D423F0B3A1-low.png图 5-6 输出电压纹波，强制 PWM（VIN = 12V，VOUT = 3.3V，IOUT = 1A）
GUID-24FDA232-212F-4F96-8CE8-9E680B53970B-low.png图 5-7 输入电压纹波，强制 PWM（VIN = 12V，VOUT = 3.3V，IOUT = 1A）

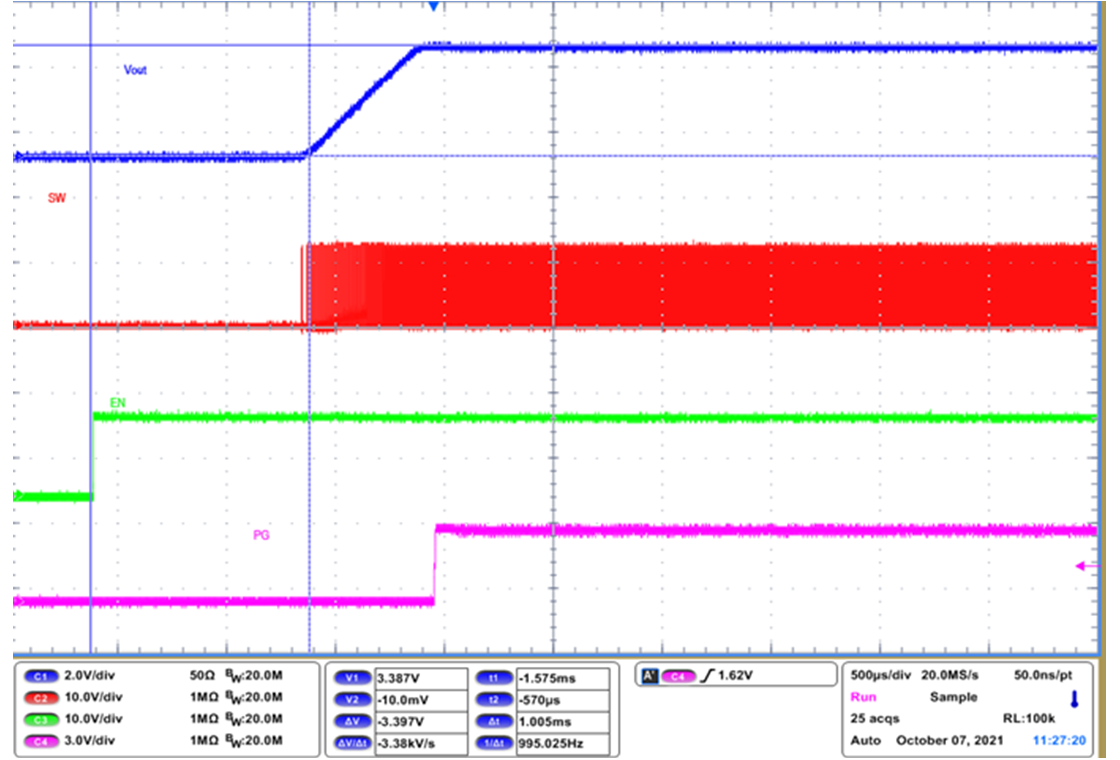

GUID-911959FD-6BFE-4D2A-92CC-5E32F7C0AE5E-low.png图 5-8 启用启动，强制 PWM（VIN = 12V，VOUT = 3.3V，IOUT = 1A）
GUID-FB72CD3D-23E9-41BF-9C5E-63FE23EA4579-low.png图 5-9 启用关断，强制 PWM（VIN = 12V，VOUT = 3.3V，IOUT = 1A）
GUID-558B6A1D-CECB-4901-A025-1D021D4460C8-low.png图 5-10 启用预偏置启动，强制 PWM（VIN = 12V，VOUT = 3.3V，IOUT = 0A）
GUID-20AAE6F9-60B9-44B9-A5B7-FB2EA9B8D213-low.png图 5-11 负载瞬态，强制 PWM VSET（VIN = 12V，VOUT = 3.3V，IOUT= 0.5A - 1A，压摆率 = 1A/μs）
GUID-5A1A74C5-BD68-4473-AA13-15A2715A78CB-low.png图 5-12 热性能，强制 PWM（VIN = 12V，VOUT = 3.3V，IOUT = 1A，FSW = 2.5MHz）
