3.7 输出电压设置

默认情况下，TPS629203EVM 配置为使用外部反馈，通过 R1 和 R2 将输出电压设置为 3.3V。此外，如果使用内部反馈 (VSET) 配置，用户可以切断位于电路板背面的网带 NT1（如图 3-1 所示）。这样会悬空 FB 引脚，从而使用内部 VSET 产生 3.3V 输出电压。还可以更改电阻 R1 和 R2，将输出电压设置为 0.6V 至 5.5V。请参阅 TPS629203 数据表了解建议值。R2 的阻值为 34k，因此如果在移除 R1 的情况下选择内部（VSET），则器件将调节至 1.8V 输出电压。

警告： 如果需要增大输出电压，请确保输出电容器 C5 具有合适大小的额定电压。

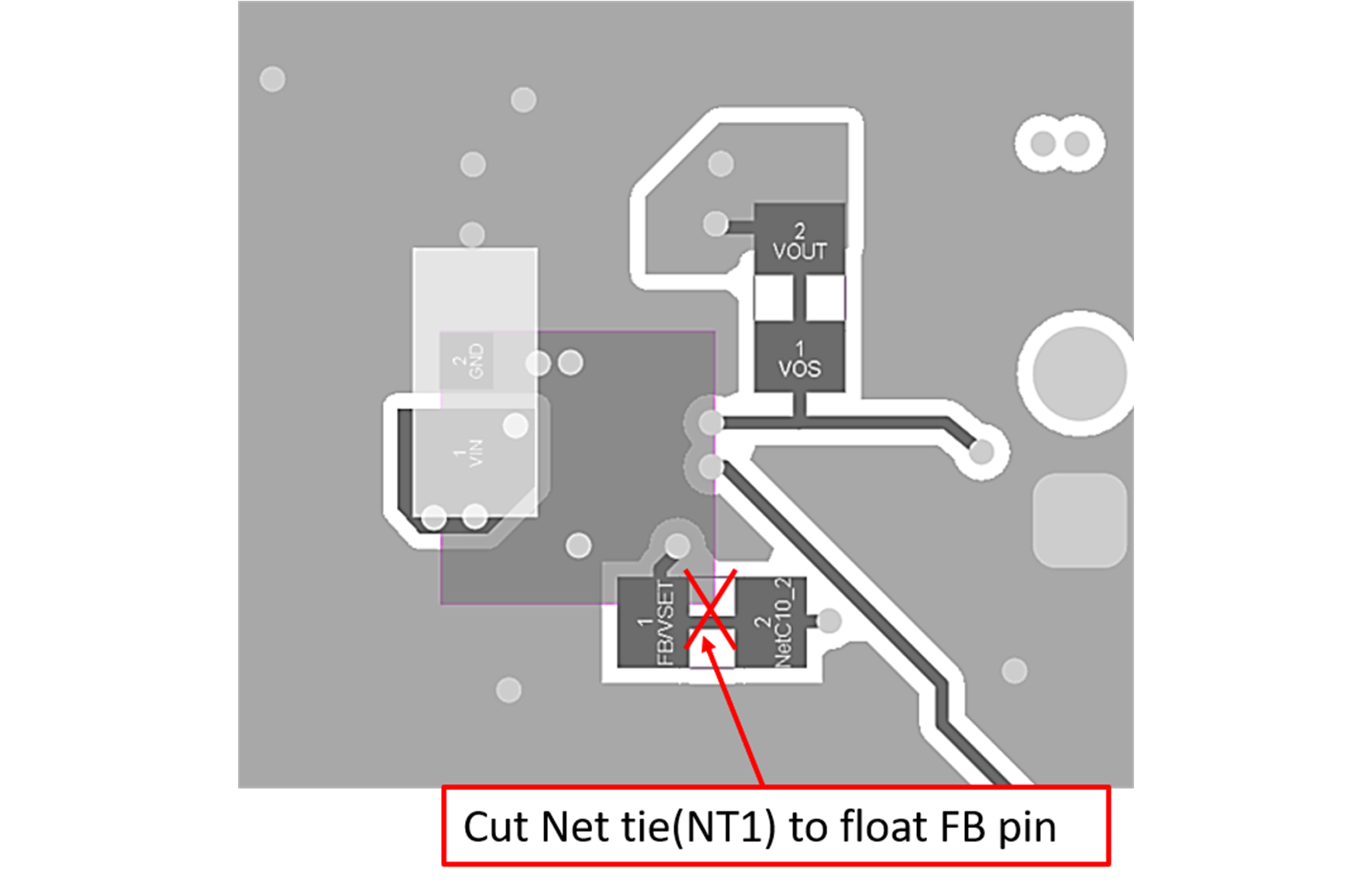

GUID-2206C628-DC42-4B38-AA41-A8879F89B414-low.png图 3-1 内部反馈（VSET）配置电路板修改
