2 说明

TAS2x63EVM 旨在演示 TAS2563 在单声道配置中的性能。该设计利用板载控制器提供连接接口和电源电压。TAS2563 是一款单声道数字输入 D 类音频放大器，经过优化，可将高峰值功率高效地驱动到小型扬声器应用。该 D 类音频放大器能够在 4.2V 电池电压下向 4Ω 负载提供 6W 的峰值功率。集成的扬声器电压和电流感测功能能够实时监控扬声器。最多四个器件可通过 I2S/TDM 和 I 2C 接口共享公共总线。TAS2563 还使用户能够生成扬声器调节曲线，以实现出色音质，同时主动针对温度过高或偏移过大事件提供保护。

TAS2x63EVM 可通过下列接口支持 TAS2563 器件的评估和开发：

  • USB 接口
  • 通过 PurePath™ Console 3 (PPC3) GUI、USB-HID 接口实现软件控制
  • USB 类音频器件，与 Microsoft®Windows® 7+ 兼容
  • 100mil 外部接头
  • PSIA 转 I2S/TDM 接口
  • I2C
  • 硬件关断控制
  • 中断输出

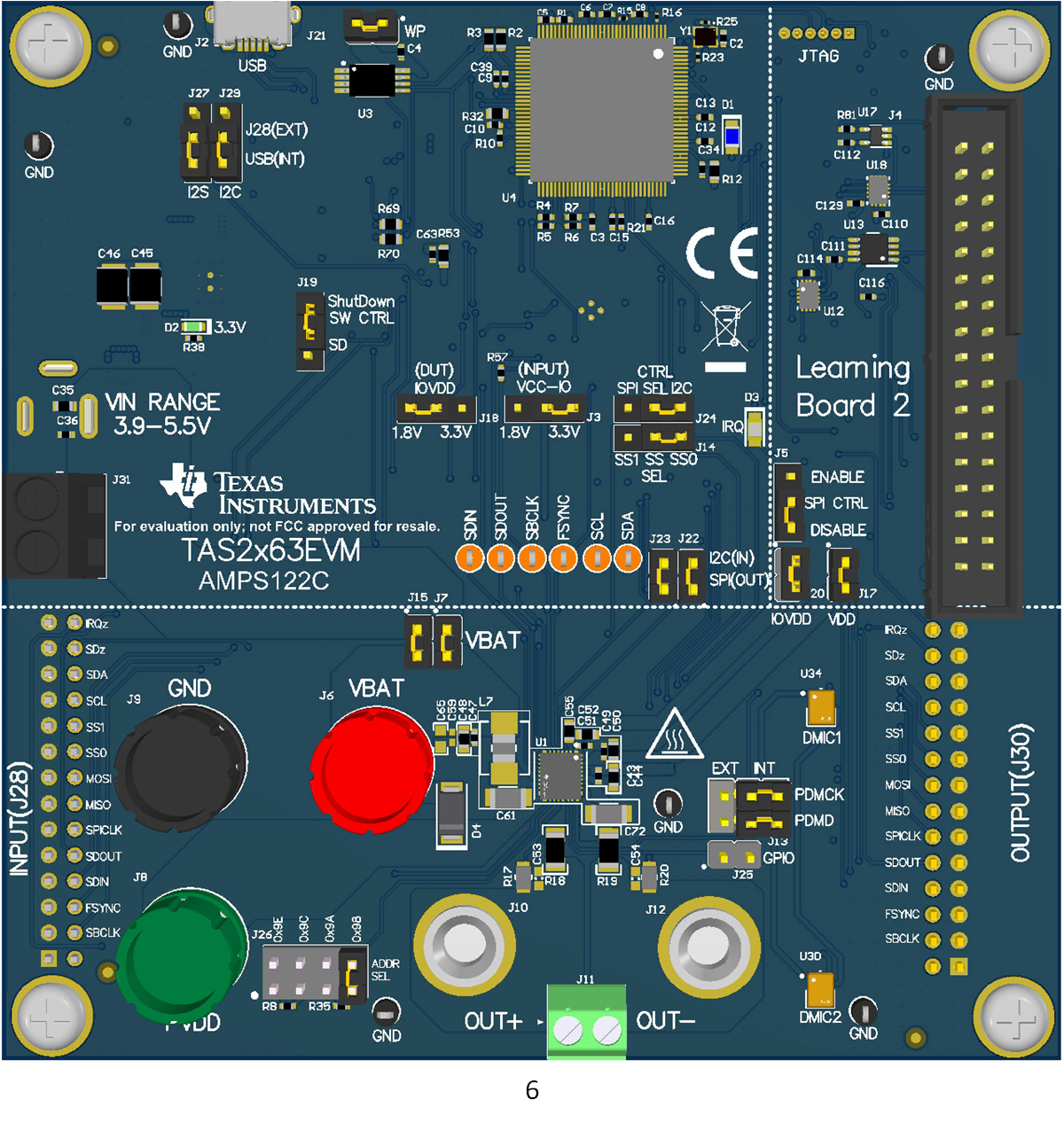

GUID-20201130-CA0I-B4M6-FXCF-TMZ68KJH2KKM-low.png图 2-1 TAS2x63EVM 顶视图 (3D)
GUID-20201130-CA0I-Z4PT-NZFR-RB9D2NWVNJWR-low.png图 2-2 TAS2x63EVM 底视图 (3D)
