用户界面操作

可通过以下步骤启用 TPS55288EVM 板:

第 1 步:将 JP1 置于 ON 位置。打开电源。

第 2 步:打开 TPS55288EVM GUI。

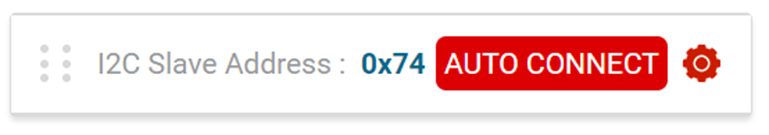

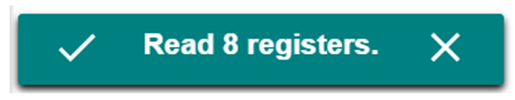

第 3 步:点击从地址小工具上的“Auto Connect”(自动连接)按钮(图 4-2)。它将自动检查从地址(0x74、0x75)并将 GUI 与器件连接。连接后,GUI 将读取全部八个寄存器,并显示一条通知(图 4-3)。

GUID-631E827D-03F1-4379-829D-2E74381D6E41-low.png图 4-2 GUI 自动连接按钮
GUID-BC0AC511-C6F7-40F4-93AB-77D5C556A43E-low.png图 4-3 GUI 自动连接通知

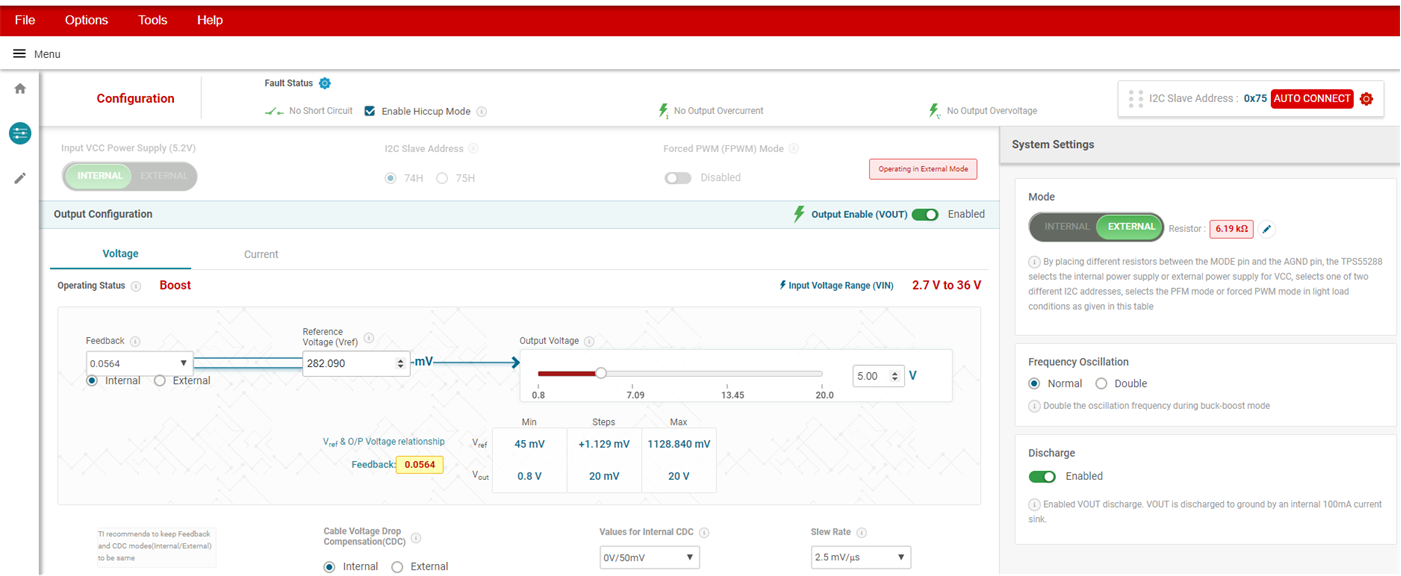

第 4 步:点击“Start”(开始)按钮,将展示 TPS55288EVM-053 的 GUI 用户界面(图 4-4)。

GUID-F6E84ECA-9CED-4FB2-9323-0B60F263FF99-low.png图 4-4 TPS55288EVM-053 的 GUI 用户界面

第 5 步:点击“Enable”(启用)按钮(图 4-5)。默认输出电压为 5V。

GUID-262AE133-4025-46BE-912E-A089D91D7BDA-low.png图 4-5 ENABLE 按钮

第 6 步:根据设计目标设置输出电压、电流限制点等。如果负载电流上限 ≥ 5A,取消选择“Enable Current Limit”(启用电流限制)复选框或增加电流限值(图 4-6)。

GUID-45D7433B-4505-414F-8BB6-8911ABFB757E-low.png图 4-6 输出电流限制点设置
