5.1 布局

图 5-1、图 5-2 和图 5-3 中显示了 TPS562207EVM 的电路板布局。顶层包含 VIN、VOUT 和接地的主要电源布线。另外顶层还具有 TPS562207 引脚的连接和一大块用接地线填充的区域。大多数信号布线也位于顶部。输入去耦电容器 C2、C3 和 C4 尽可能靠近 IC 放置。输入和输出连接器、测试点和所有元件都位于顶部。底层是接地层以及开关节点覆铜、信号接地覆铜和从调节点到电阻分压器网络顶部的反馈布线。顶层和底层都使用 2oz 厚的覆铜。

图 5-4 和图 5-5 分别是 TPS562207EVM 顶视图和底视图。

GUID-70E4C422-7E60-4536-9858-25EBFE742FC8-low.gif图 5-1 TPS562207EVM 顶层装配图

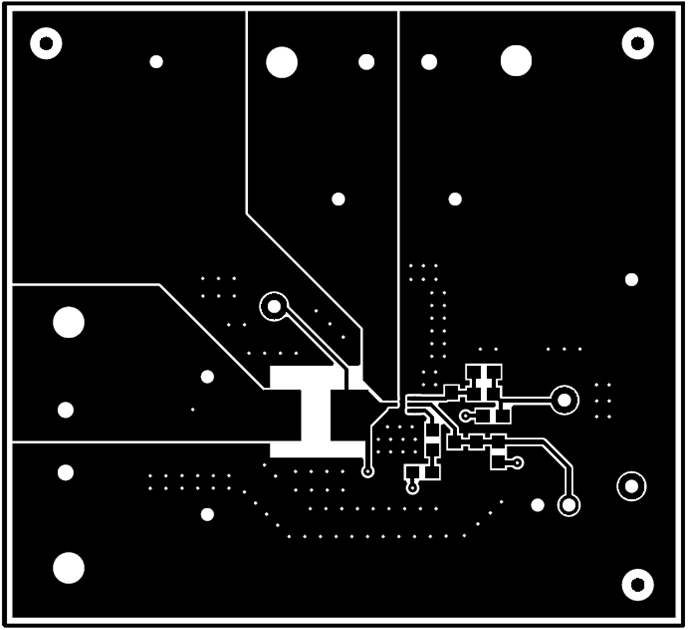

GUID-F4AAF600-A8BC-489D-8D90-EBFDFE411038-low.gif图 5-2 TPS562207EVM 顶层
GUID-3A8AC839-7A97-40C8-A9D7-E76C963D7195-low.gif图 5-3 TPS562207EVM 底层
GUID-25E321B7-164F-4F42-8FEC-57154FB1C4BB-low.gif图 5-4 TPS562207EVM 电路板顶视图
GUID-75579F2B-25AD-4092-B755-804D8C8952BE-low.gif图 5-5 TPS562207EVM 电路板底视图
