EVM 设置和操作

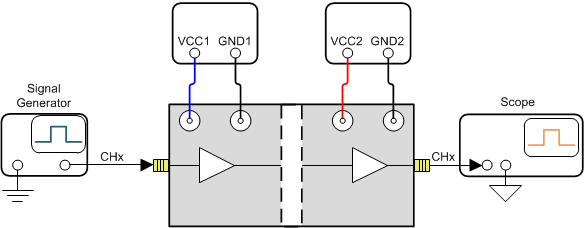

本节描述了用于参数性能评估的 EVM 设置和操作。图 4-1 显示了使通用数字隔离器 EVM服务于采用双电源供电的器件封装的配置。

GUID-3C567CAC-1CE2-4ED5-BFAF-B5627AA84470-low.gif图 4-1 基本 EVM 操作

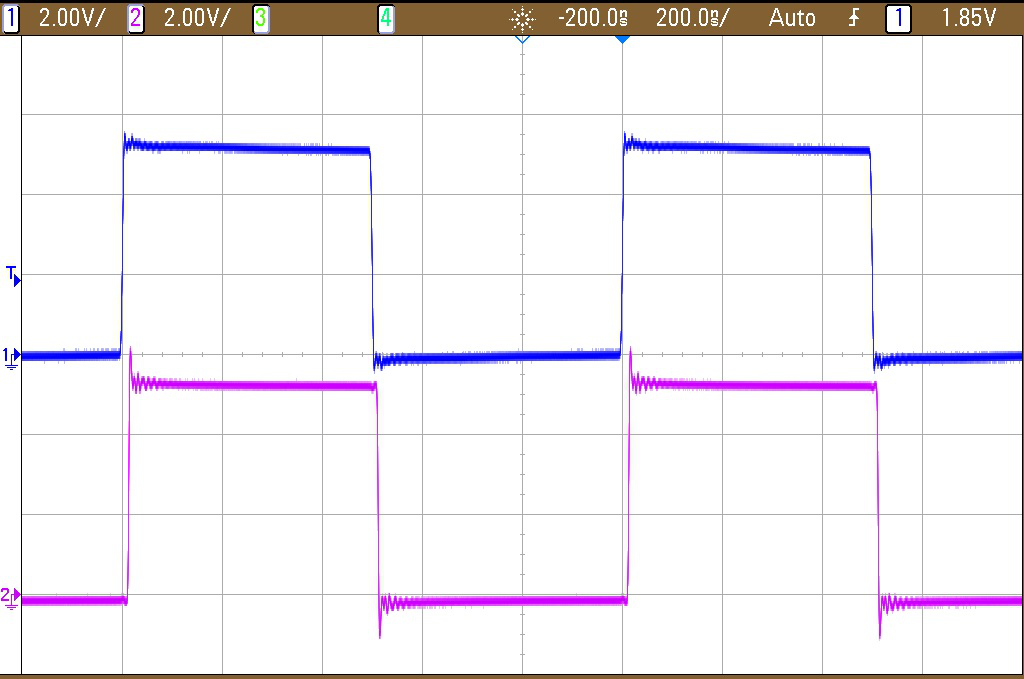

图 4-2 显示了用于1MHz 时钟的EVM的典型 输入和输出波形。输入显示为通道 1,输出显示为通道 2。

GUID-060778A3-B1D7-4CFF-83A8-1184DDA32A64-low.png图 4-2 典型输入和输出波形
