3.1 原理图

图 3-1 所示为 EVM 原理图。增加缩放比例，使之更清晰。

GUID-62B02073-BBCA-4F34-961B-D5BFADD2F4D6-low.gif图 3-1 通用 AVCLVCDIRCNTRL-EVM 原理图
GUID-21C24236-A554-4578-9E82-2AE7FED7C074-low.gif图 3-2 单通道
GUID-15C3F242-CD21-4010-9595-AFC277C3C52F-low.gif图 3-3 双通道
GUID-C2F20DA4-5260-41DE-BAFD-9DAF3A9993D7-low.gif图 3-4 四通道

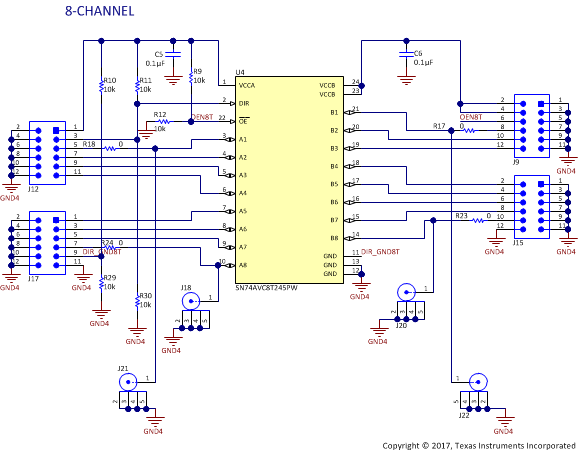

GUID-24F8A4F6-3059-47E0-AF9B-907D89A07EAF-low.gif图 3-5 八通道
