3 EVM 设置和预防措施

图 3-1显示了 EVM 的电路原理图。EVM 电路板有标记为 JMP1 至 JMP14（JMP5 被省略）的排针和两个标记为 TB1 和 TB2 的 3 引脚接线盒。这些排针支持针对宽范围系统配置的器件评估。

• 引脚 1（接地）是一个可在 GND 和 EARTH 之间施加一个外部电压的第二接地引脚以仿真共模电压条件。
• 引脚 2（GND）被连接到 PSU 的负输出或接地端子。这个引脚代表受测器件和整个 EVM 的地电位。它也连接至电路板上的不同跳线。
• 由于其代表受测器件的正电源电压并连接至电路板上的不同跳线，引脚 3（VCC）被连接至经稳压电源供应器 (PSU) 的正输出。

图 3-1 RS-485 半双工 EVM 电路原理图

对于首次测量，请忽略共模仿真并通过一个 TB1 的引脚 1 和引脚 2 之间的滑线式电桥将 EARTH 连接至 GND。

图 3-2 将 DUT_GND 与 EARTH_GND 桥接

当 JMP2 至 JMP4 是仿真点时，或者可在其上施加针对 RS485 半双工 EVM 的控制和数据信号的排针，JMP1 和 JMP11 至 JMP14 是探测点或者可在其上测量这些信号的排针。

请注意，50 电阻器，R2，R3 和 R4 具有n.a.（不可用）标志，表示这些组件未组装。由于信号发生器具有一个典型值为 50Ω 的源阻抗，它们的输出信号是所需信号电压的两倍，并认为板载 50Ω 电阻器将这个电压下分至正确的信号电平。

然而，如果没有这些电阻器，此电压分压器的操作将无法完成，而必须减少发生器的输出电压以与 RS-485 器件的 V_CC要求相匹配。

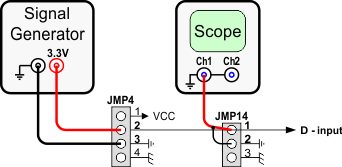

图 3-3 针对具有 JMP4 和 JMP14 激励和探测点的示例

图 3-3中给出了一个将一个数据信号输入至收发器的驱动器部分的示例。调节发生器的信号输出以匹配器件 V_CC电源要求。发生器的接地端子与引脚 3 相连，而信号输出端子与 JMP4 的引脚 2 相连。使用一个示波器来测量数据信号，此示波器的信号输入被连接至信号 1，而其接地线被连接至 JMP14 的引脚 2。

通过它们相应的排针 JMP2 和 JMP12 以及 JMP3 和 JMP13，在 DE 和RE输入上采用同样的设置。然而，JMP1 一定不能接收一个激励信号。与 JMP11 相类似，它代表半双工 RS-485 器件的接收器输出，R。

EVM 可以直接连接到微控制器 I/O，而不是使用信号发生器。未组装的 50Ω 电阻器就无关紧要了。然而，为了正常运行，必须确保高电平输入电压 V_IH≥2V，而低电平输入电压 V_IL≤0.8V。
