应用曲线

BQ25630 USB-C 适配器插件及 SNK 模式
VVBUS = 5V VBAT= 3.8V
仅 SNK 模式 ICHG = 2A
图 9-2 USB-C 适配器插件及 SNK 模式
BQ25630 USB-C SNK 插入、DRP 模式
VVBUS = 5V VBAT= 3.8V
DRP 模式 VOTG = 5.1V
图 9-4 USB-C SNK 插入、DRP 模式
BQ25630 经由 CE 引脚充电使能
VVBUS = 5V VBAT= 3.8V
ICHG = 2A
图 9-6 经由 CE 引脚充电使能
BQ25630 充电曲线
VVBUS = 5V VREG = 4.2V
ICHG = 2A VSYSMIN = 3.52V
图 9-8 充电曲线
BQ25630 OTG 启用
VOTG = 5V VBAT= 4.0V
IBUS = 1A
图 9-10 OTG 启用
BQ25630 通过 QON 从运输模式唤醒
VBAT= 3.8V
图 9-12 通过 QON 从运输模式唤醒
BQ25630 USB-C 适配器插件及 DRP 模式
VVBUS = 5V VBAT= 3.8V
DRP 模式 ICHG = 2A
图 9-3 USB-C 适配器插件及 DRP 模式
BQ25630 上电序列
VVBUS = 5V VBAT= 3.2V
VSYSMIN = 3.52V ICHG = 2A
图 9-5 上电序列
BQ25630 经由 CE 引脚禁用充电
VVBUS = 5V VBAT= 3.8V
ICHG = 2A
图 9-7 经由 CE 引脚禁用充电
BQ25630 充电开关波形
VVBUS = 5V VBAT= 3.8V
ICHG = 2A
图 9-9 充电开关波形

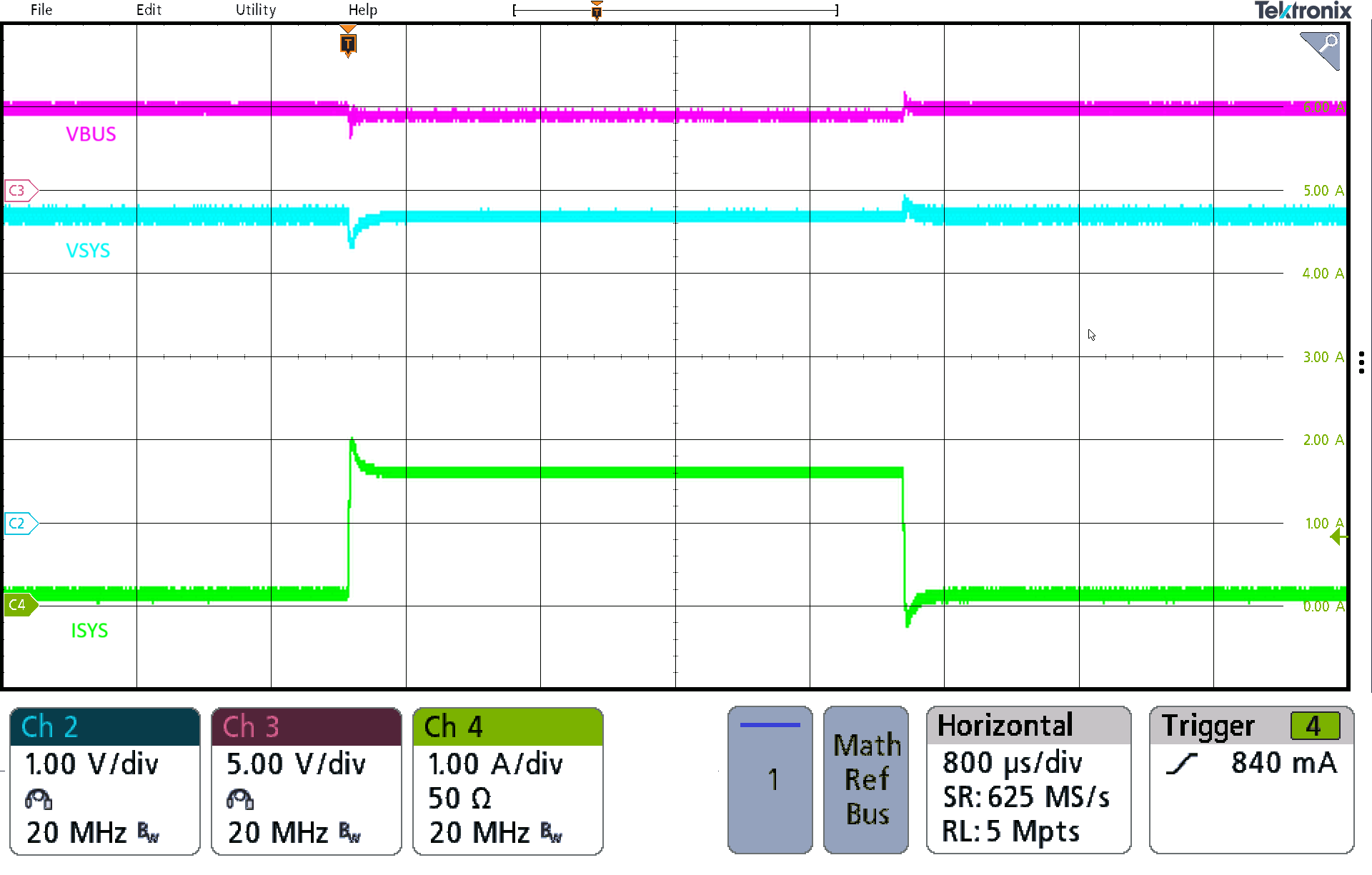

BQ25630 SYS 瞬态
VVBUS = 5V VBAT= 3.2V
VSYSMIN= 3.52V ISYS 0A - 2A - 0A
图 9-11 SYS 瞬态
BQ25630 通过 QON 进行系统复位
VBAT= 3.8V
图 9-13 通过 QON 进行系统复位
