8.2.3 应用曲线

以下特性适用于图 8-1 中所示的电路。这些参数未经测试，仅代表典型性能。除非另有说明，以下条件适用：VIN = 12V，TA = 25°C。

表 8-4 应用曲线 BOM
器件 输出电压 开关频率 电感器 输出电容(1)
LMR60460-Q1 3.3V 400kHz 3.3μH，6.5mΩ 最大值 78μF
LMR60460-Q1 5V 400kHz 3.3μH，6.5mΩ 最大值 50μF
LMR60460-Q1 3.3V 2MHz 1μH，9mΩ 最大值 28μF
LMR60460-Q1 5V 2MHz 1μH，9mΩ 最大值 26μF
(1) COUT 被直流偏置时的降额电容值。
LMR60460-Q1 效率 - 自动模式
VOUT = 3.3V Fsw = 400kHz 模式 = Auto
图 8-2 效率 - 自动模式
LMR60460-Q1 效率 - 自动模式
VOUT = 5V Fsw = 400kHz 模式 = Auto
图 8-4 效率 - 自动模式
LMR60460-Q1 效率 - 自动模式
VOUT = 3.3V Fsw = 2MHz 模式 = Auto
图 8-6 效率 - 自动模式
LMR60460-Q1 效率 - 自动模式
VOUT = 5V Fsw = 2MHz 模式 = Auto
图 8-8 效率 - 自动模式
LMR60460-Q1 负载和线路调节 - 自动模式
VOUT = 3.3V Fsw = 400kHz 模式 = Auto
图 8-10 负载和线路调节 - 自动模式
LMR60460-Q1 负载和线路调节 - 自动模式
VOUT = 5V Fsw = 400kHz 模式 = Auto
图 8-12 负载和线路调节 - 自动模式
LMR60460-Q1 负载和线路调节 - 自动模式
VOUT = 3.3V Fsw = 2MHz 模式 = Auto
图 8-14 负载和线路调节 - 自动模式
LMR60460-Q1 负载和线路调节 - 自动模式
VOUT = 5V Fsw = 2MHz 模式 = Auto
图 8-16 负载和线路调节 - 自动模式
LMR60460-Q1 压降曲线
VOUT = 3.3V Fsw = 400Hz 模式 = Auto
图 8-18 压降曲线
LMR60460-Q1 压降曲线
VOUT = 3.3V Fsw = 2MHz 模式 = Auto
图 8-20 压降曲线
LMR60460-Q1 输出电流与最大环境温度间的关系
VOUT = 3.3V Fsw = 400kHz LMR60460QEVM，无气流
图 8-22 输出电流与最大环境温度间的关系
LMR60460-Q1 负载瞬态
VIN = 12V VOUT = 3.3V 模式 = FPWM
Fsw = 400kHz IOUT = 0A 至 6A
图 8-24 负载瞬态
LMR60460-Q1 负载瞬态
VIN = 12V VOUT = 3.3V 模式 = FPWM
Fsw = 2MHz IOUT = 0A 至 6A
图 8-26 负载瞬态
LMR60460-Q1 稳态开关波形和输出电压纹波
VIN = 12V VOUT = 5V 模式 = Auto
Fsw = 400kHz IOUT = 50mA
图 8-28 稳态开关波形和输出电压纹波
LMR60460-Q1 在 50mA 负载条件下实现启动和关断控制
VIN = 12V VOUT = 5V 模式 = Auto
Fsw = 400kHz IOUT = 50mA
图 8-30 在 50mA 负载条件下实现启动和关断控制
LMR60460-Q1 短路行为
VIN = 12V VOUT = 5V 模式 = FPWM
Fsw = 400kHz IOUT = 0A
图 8-32 短路行为
LMR60460-Q1 SYNC 频率瞬态
VIN = 12V VOUT = 3.3V IOUT = 6A
FSW 从 1.4MHz 变为 0.8MHz
图 8-34 SYNC 频率瞬态
LMR60460-Q1 传导 EMI 与 CISPR 25 限值（粉色：峰值信号，绿色：平均信号）
VIN = 12V VOUT = 5V Fsw = 400kHz
IOUT = 6A EMI 滤波器
图 8-36 传导 EMI 与 CISPR 25 限值（粉色：峰值信号，绿色：平均信号）
LMR60460-Q1 辐射 EMI（双锥水平）与 CISPR 25 限值对比
VIN = 12V VOUT = 3.3V Fsw = 400kHz
IOUT = 6A
图 8-38 辐射 EMI（双锥水平）与 CISPR 25 限值对比

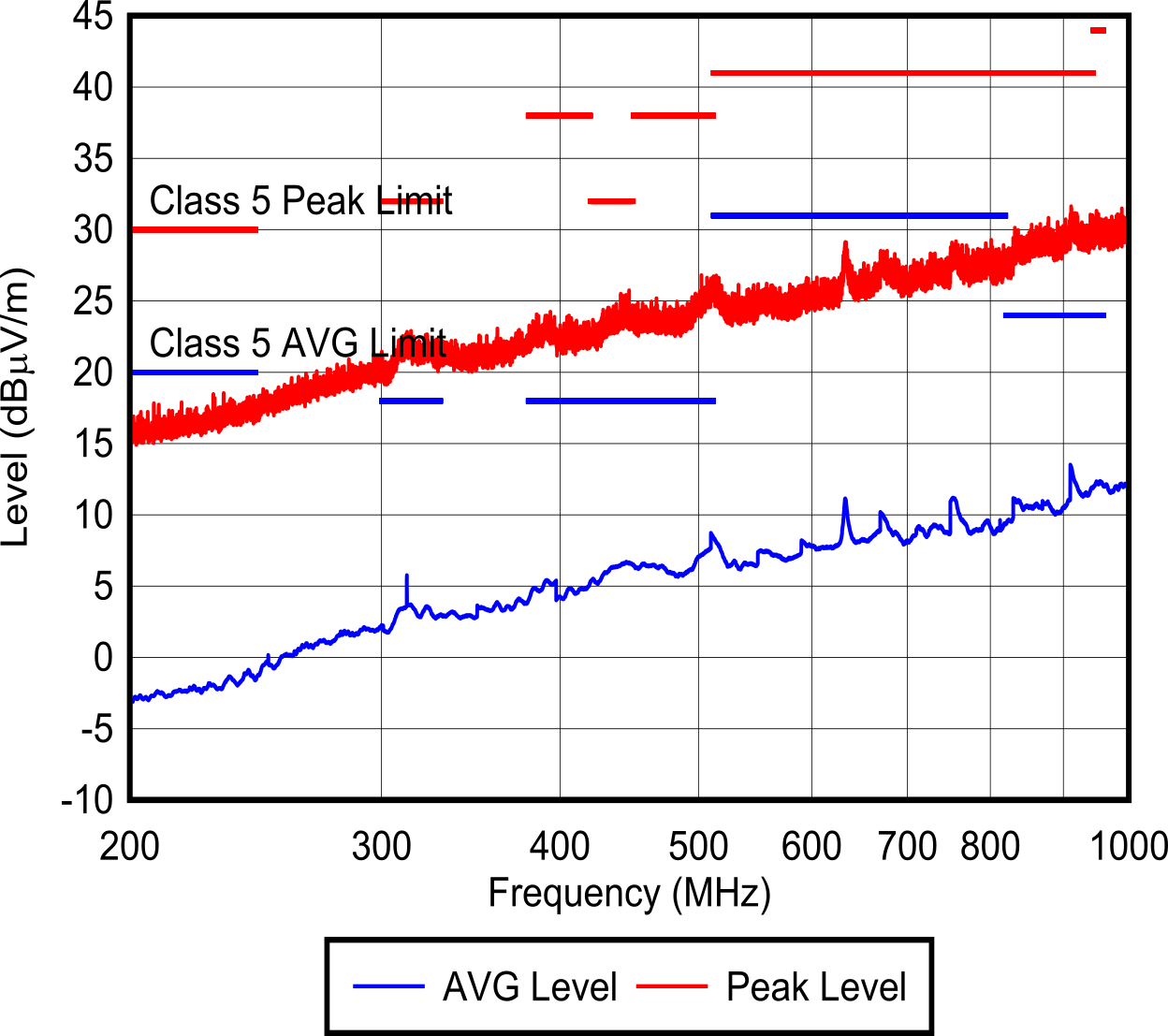

LMR60460-Q1 辐射 EMI（对数周期水平）与 CISPR 25 限值对比
VIN = 12V VOUT = 3.3V Fsw = 400kHz
IOUT = 6A
图 8-40 辐射 EMI（对数周期水平）与 CISPR 25 限值对比
LMR60460-Q1 推荐的输入 EMI 滤波器图 8-42 推荐的输入 EMI 滤波器
LMR60460-Q1 效率 - FPWM 模式
VOUT = 3.3V Fsw = 400kHz 模式 = FPWM
图 8-3 效率 - FPWM 模式
LMR60460-Q1 效率 - FPWM 模式
VOUT = 5V Fsw = 400kHz 模式 = FPWM
图 8-5 效率 - FPWM 模式
LMR60460-Q1 效率 - FPWM 模式
VOUT = 3.3V Fsw = 2MHz 模式 = FPWM
图 8-7 效率 - FPWM 模式
LMR60460-Q1 效率 - FPWM 模式
VOUT = 5V Fsw = 2MHz 模式 = FPWM
图 8-9 效率 - FPWM 模式
LMR60460-Q1 负载和线路调节 - FPWM 模式
VOUT = 3.3V Fsw = 400kHz 模式 = FPWM
图 8-11 负载和线路调节 - FPWM 模式
LMR60460-Q1 负载和线路调节 - FPWM 模式
VOUT = 5V Fsw = 400kHz 模式 = FPWM
图 8-13 负载和线路调节 - FPWM 模式
LMR60460-Q1 负载和线路调节 - FPWM 模式
VOUT = 3.3V Fsw = 2MHz 模式 = FPWM
图 8-15 负载和线路调节 - FPWM 模式
LMR60460-Q1 负载和线路调节 - FPWM 模式
VOUT = 5V Fsw = 2MHz 模式 = FPWM
图 8-17 负载和线路调节 - FPWM 模式
LMR60460-Q1 压降曲线
VOUT = 5V Fsw = 400kHz 模式 = Auto
图 8-19 压降曲线
LMR60460-Q1 压降曲线
VOUT = 5V Fsw = 2MHz 模式 = Auto
图 8-21 压降曲线
LMR60460-Q1 典型空载待机静态电流与输入电压之间的关系
LMR60460 TA = 25°C VEN = VIN
图 8-23 典型空载待机静态电流与输入电压之间的关系
LMR60460-Q1 负载瞬态
VIN = 12V VOUT = 5V 模式 = FPWM
Fsw = 400kHz IOUT = 0A 至 6A
图 8-25 负载瞬态
LMR60460-Q1 负载瞬态
VIN = 12V VOUT = 5V 模式 = FPWM
Fsw = 2MHz IOUT = 0A 至 6A
图 8-27 负载瞬态
LMR60460-Q1 稳态开关波形和输出电压纹波
VIN = 12V VOUT = 5V 模式 = FPWM
Fsw = 400kHz IOUT = 6A
图 8-29 稳态开关波形和输出电压纹波
LMR60460-Q1 在 6A 负载条件下实现启动和关断控制
VIN = 12V VOUT = 5V 模式 = FPWM
Fsw = 400kHz IOUT = 6A
图 8-31 在 6A 负载条件下实现启动和关断控制
LMR60460-Q1 SYNC 频率瞬态
VIN = 12V VOUT = 3.3V IOUT = 6A
FSW 从 0.8MHz 变为 1.4MHz
图 8-33 SYNC 频率瞬态
LMR60460-Q1 传导 EMI 与 CISPR 25 限值（粉色：峰值信号，绿色：平均信号）
VIN = 12V VOUT = 3.3V Fsw = 2MHz
IOUT = 6A EMI 滤波器
图 8-35 传导 EMI 与 CISPR 25 限值（粉色：峰值信号，绿色：平均信号）
LMR60460-Q1 辐射 EMI（单极）与 CISPR 25 限值对比
VIN = 12V VOUT = 3.3V Fsw = 400kHz
IOUT = 6A
图 8-37 辐射 EMI（单极）与 CISPR 25 限值对比
LMR60460-Q1 辐射 EMI（双锥垂直）与 CISPR 25 限值对比
VIN = 12V VOUT = 3.3V Fsw = 400kHz
IOUT = 6A
图 8-39 辐射 EMI（双锥垂直）与 CISPR 25 限值对比
LMR60460-Q1 辐射 EMI（对数周期垂直水平）与 CISPR 25 限值对比
VIN = 12V VOUT = 3.3V Fsw = 400kHz
IOUT = 6A
图 8-41 辐射 EMI（对数周期垂直水平）与 CISPR 25 限值对比
LMR60460-Q1 EVM 热性能
VIN = 12V VOUT = 5V Fsw = 400kHz
IOUT = 6A
图 8-43 EVM 热性能
