5.8 典型特性

在 TA = 25°C、V+ = 2.75V、V– = –2.75V、RL = 10kΩ 连接到 VS/2、VCM = VS/2 且 VOUT = VS/2 条件下测得（除非另有说明）

OPA310-Q1 失调电压分布直方图
VS = 5.5V VCM = VS/2 TA = 25°C
器件数量 = 70 均值 = –36µV Σ = 215µV
图 5-1 失调电压分布直方图
OPA310-Q1 输入偏置电流分布直方图
VS = 5.5V VCM = VS/2 TA = 25°C
器件数量 = 140 均值 = 0.6pA Σ = 1.2pA
图 5-3 输入偏置电流分布直方图
OPA310-Q1 输入失调电流分布直方图
VS = 5.5V VCM = VS/2 TA = 25°C
器件数量 = 140 均值 = 0.2pA Σ = 1.5pA
图 5-5 输入失调电流分布直方图

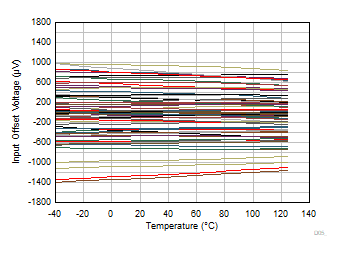

OPA310-Q1 输入失调电压与温度间的关系
VS = 5.5V，VCM = V– 器件数量 = 72
图 5-7 输入失调电压与温度间的关系
OPA310-Q1 失调电压与共模间的关系
V+ = 2.75V，V– = –2.75V
器件数量 = 72
图 5-9 失调电压与共模间的关系
OPA310-Q1 失调电压与共模间的关系
V+ = 2.75V，V– = –2.75V，VCM > (V+) – 0.6V
器件数量 = 72
图 5-11 失调电压与共模间的关系
OPA310-Q1 IB 与温度间的关系
VS = 5.5V，VCM = VS/2
图 5-13 IB 与温度间的关系
OPA310-Q1 IB 与共模电压间的关系
V+ = 2.75V，V– = –2.75V，VCM = VS/2
图 5-15 IB 与共模电压间的关系

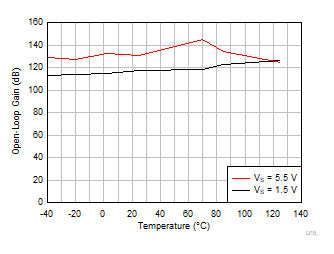

OPA310-Q1 开环增益与温度间的关系
RL = 10kΩ
图 5-17 开环增益与温度间的关系
OPA310-Q1 开环输出阻抗与频率间的关系图 5-19 开环输出阻抗与频率间的关系
OPA310-Q1 输出电压摆幅与输出电流（拉电流）间的关系
V+ = 2.75V，V– = –2.75V
图 5-21 输出电压摆幅与输出电流（拉电流）间的关系
OPA310-Q1 输出电压摆幅与输出电流（拉电流）间的关系
V+ = 0.9V，V– = –0.9V
图 5-23 输出电压摆幅与输出电流（拉电流）间的关系
OPA310-Q1 PSRR 与频率间的关系图 5-25 PSRR 与频率间的关系
OPA310-Q1 CMRR 与频率间的关系图 5-27 CMRR 与频率间的关系
OPA310-Q1 0.1Hz 至 10Hz 时域电压噪声图 5-29 0.1Hz 至 10Hz 时域电压噪声

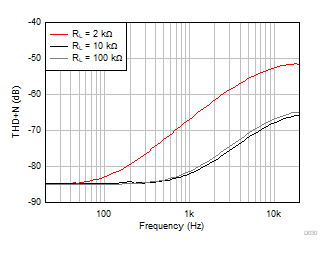

OPA310-Q1 THD+N 与频率间的关系
VS = 5.5V VCM = 2.5V G = 1
BW = 80kHz VOUT = 0.5VRMS
图 5-31 THD+N 与频率间的关系
OPA310-Q1 THD + N 与幅度间的关系
VS = 5.5V VCM = 2.5V f = 1kHz
G = 1 BW = 80kHz
图 5-33 THD + N 与幅度间的关系
OPA310-Q1 静态电流与电源电压间的关系
VCM = VS/2
图 5-35 静态电流与电源电压间的关系
OPA310-Q1 静态电流与温度间的关系
VCM = VS/2
图 5-37 静态电流与温度间的关系
OPA310-Q1 小信号过冲与容性负载间的关系
G = 1 VIN = 100mVpp
图 5-39 小信号过冲与容性负载间的关系
OPA310-Q1 无相位反转
G = 1 VIN = 6VPP
图 5-41 无相位反转
OPA310-Q1 过载恢复
G = -10 VIN = 600mVPP
图 5-43 过载恢复
OPA310-Q1 小信号阶跃响应
G = -1 VIN = 10mVPP CL = 10pF
图 5-45 小信号阶跃响应
OPA310-Q1 大信号建立时间（负）
G = 1 VIN = 4VPP CL = 10pF
图 5-47 大信号建立时间（负）
OPA310-Q1 大信号阶跃响应
G = -1 VIN = 4VPP CL = 10pF
图 5-49 大信号阶跃响应
OPA310-Q1 短路电流与温度间的关系
VS = 5.5V
图 5-51 短路电流与温度间的关系

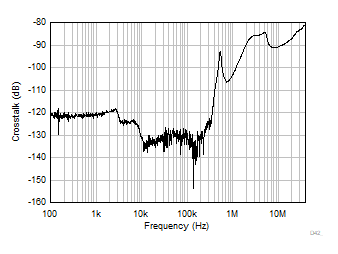

OPA310-Q1 通道隔离图 5-53 通道隔离
OPA310-Q1 失调电压漂移分布直方图
VS = 5.5V VCM = VS/2 TA = -40°C 至 +125°C
器件数量 = 70
均值 = 0.5μV/°C Σ = 0.3µV/°C
图 5-2 失调电压漂移分布直方图
OPA310-Q1 输入偏置电流分布直方图
VS = 5.5V VCM = VS/2 TA = 85°C
器件数量 = 140 均值 = 4.6pA Σ = 1.3pA
图 5-4 输入偏置电流分布直方图
OPA310-Q1 输入失调电流分布直方图
VS = 5.5V VCM = VS/2 TA = 85°C
器件数量 = 70 均值 = 0.3pA Σ = 1.6pA
图 5-6 输入失调电流分布直方图
OPA310-Q1 输入失调电压与温度间的关系
VS = 5.5V，VCM = V+ 器件数量 = 72
图 5-8 输入失调电压与温度间的关系
OPA310-Q1 失调电压与共模间的关系
 V+ = 2.75V，V– = -2.75V，(V–) < VCM < (V+) – 0.6V
器件数量 = 72
图 5-10 失调电压与共模间的关系
OPA310-Q1 失调电压与电源电压间的关系
VCM = (V–) 器件数量 = 72
图 5-12 失调电压与电源电压间的关系
OPA310-Q1 IOS 与温度间的关系
VS = 5.5V，VCM = VS/2
图 5-14 IOS 与温度间的关系
OPA310-Q1 IOS 与共模电压间的关系
V+ = 2.75V，V– = –2.75V，VCM = VS/2
图 5-16 IOS 与共模电压间的关系
OPA310-Q1 开环增益和相位与频率间的关系
CL = 10pF
图 5-18 开环增益和相位与频率间的关系
OPA310-Q1 闭环增益与频率间的关系
CL = 10pF
图 5-20 闭环增益与频率间的关系
OPA310-Q1 输出电压摆幅与输出电流（灌电流）间的关系
V+ = 2.75V，V– = –2.75V
图 5-22 输出电压摆幅与输出电流（灌电流）间的关系
OPA310-Q1 输出电压摆幅与输出电流（灌电流）间的关系
V+ = 0.9V，V– = –0.9V
图 5-24 输出电压摆幅与输出电流（灌电流）间的关系
OPA310-Q1 DC PSRR 与温度间的关系
VS = 1.5V 至 5.5V
图 5-26 DC PSRR 与温度间的关系
OPA310-Q1 DC CMRR 与温度间的关系
VS = 5.5V，(V–) < VCM < (V+) – 0.6V
图 5-28 DC CMRR 与温度间的关系
OPA310-Q1 输入电压噪声频谱密度图 5-30 输入电压噪声频谱密度
OPA310-Q1 THD+N 与频率间的关系
VS = 5.5V VCM = 2.5V G = -1
BW = 80kHz VOUT = 0.5VRMS
图 5-32 THD+N 与频率间的关系
OPA310-Q1 THD + N 与幅度间的关系
VS = 5.5V VCM = 2.5V f = 1kHz
G = -1 BW = 80kHz
图 5-34 THD + N 与幅度间的关系
OPA310-Q1 静态电流与共模电压间的关系
V+ = 2.75V，V– = –2.75V
图 5-36 静态电流与共模电压间的关系
OPA310-Q1 小信号过冲与容性负载间的关系
G = -1 VIN = 100mVpp
图 5-38 小信号过冲与容性负载间的关系
OPA310-Q1 相位裕度与容性负载间的关系图 5-40 相位裕度与容性负载间的关系
OPA310-Q1 过载恢复
G = -10 VIN = 600mVPP
图 5-42 过载恢复
OPA310-Q1 小信号阶跃响应
G = 1 VIN = 10mVPP CL = 10pF
图 5-44 小信号阶跃响应
OPA310-Q1 大信号阶跃响应
G = 1 VIN = 4VPP CL = 10pF
图 5-46 大信号阶跃响应
OPA310-Q1 大信号建立时间（正）
G = 1 VIN = 4VPP CL = 10pF
图 5-48 大信号建立时间（正）
OPA310-Q1 最大输出电压与频率间的关系图 5-50 最大输出电压与频率间的关系
OPA310-Q1 以同相输入为基准的电磁干扰抑制比 (EMIRR+) 与频率间的关系图 5-52 以同相输入为基准的电磁干扰抑制比 (EMIRR+) 与频率间的关系
